Hvad er USB?Komplet guide til USB-teknologi

USB-teknologi muliggør pålidelig kommunikation mellem computere og en lang række enheder.Fra simple perifere enheder som tastaturer og mus til højtydende lagrings- og displaysystemer giver USB en standardiseret måde at håndtere dataoverførsel, strømforsyning og enhedskontrol på.Denne artikel vil diskutere USB-softwarestrukturen, hardwarearkitekturen, udviklingen af ​​USB-standarder, stiktyper og hvordan man vælger den rigtige USB-type til dine behov.

Katalog

Forstå USB-softwarestrukturen

USB-softwarestrukturen er bygget op omkring et værtsstyret system, der styrer kommunikationen mellem computeren og tilsluttede enheder.I stedet for at arbejde som uafhængige enheder, er USB-enheder afhængige af en lagdelt softwarearkitektur, hvor hvert niveau har en specifik rolle.Dette design tillader stabil dataoverførsel, effektiv strømstyring og jævn interaktion mellem hardware og applikationer.

Busgrænsefladelag

I grundlaget for USB-systemet er busgrænsefladelaget, som forbinder den fysiske hardware med softwareoperationer på højere niveau.Dette lag er ansvarlig for at forbinde den elektriske signalering af USB-forbindelsen med de kommunikationsprotokoller, der bruges af systemet.

En nøglekomponent her er USB-værtscontrolleren, som styrer al databevægelse mellem værten (computeren) og tilsluttede USB-enheder.Det sikrer, at data flyder korrekt, mens du håndterer vigtige systemressourcer såsom båndbreddeallokering og strømfordeling.Disse funktioner er essentielle for moderne USB-standarder, især når flere enheder er tilsluttet på samme tid.

Inden for dette lag arbejder flere softwarekomponenter sammen:

• Host Controller Driver (HCD) - Denne driver fungerer som broen mellem operativsystemet og USB-controllerens hardware.Det oversætter anmodninger på systemniveau til kommandoer, som hardwaren kan udføre.

• USB Core Interface (System USB Stack) - I stedet for at være en enkelt driver, administrerer dette lag kommunikationsregler, enhedsoptælling og overordnede USB-operationer.Det sikrer, at enheder er korrekt identificeret og konfigureret, når de er tilsluttet.

• Driver Interface (USBD Concept) - Dette giver en standard måde for enhedsdrivere at kommunikere med USB-systemet.Data overføres ved hjælp af strukturerede anmodninger, ofte organiseret gennem logiske kanaler kaldet pipes.

Værtssoftwarelag

Værtssoftwarelaget er ansvarlig for at styre, hvordan operativsystemet interagerer med USB-enheder.I moderne systemer som Windows, macOS og Linux er denne funktionalitet allerede indbygget i operativsystemet.

Dette lag håndterer opgaver som:

• Detektering og initialisering af enhed

• Konfiguration og ressourcetildeling

• Kommunikation mellem systemdrivere og hardware

I ældre eller ældre systemer var yderligere software nogle gange påkrævet for at understøtte USB-funktionalitet.I dag er processen dog fuldt integreret, hvilket gør det muligt for enheder at arbejde automatisk, når de er tilsluttet.

USB-klientsoftwarelag

Øverst i strukturen er USB-klientsoftwarelaget, som omfatter enhedsdrivere og applikationer på brugerniveau.Det er her USB-systemet bliver nyttigt for slutbrugeren.

Når en USB-enhed er tilsluttet, indlæser systemet den relevante driver.Denne driver kommunikerer med USB-stakken og tillader applikationer at interagere med enheden.For eksempel:

• En tastaturdriver sender inputdata til systemet

• En lagerdriver styrer filoverførsler

• En applikation får adgang til enheden via standardsystemgrænseflader

Dette lag sikrer, at brugerhandlinger omsættes til meningsfulde operationer på den tilsluttede hardware.

Oversigt over USB-hardwarearkitektur

USB-hardwarearkitektur er designet til at give et enkelt, skalerbart og pålideligt forbindelsessystem mellem en værtsenhed og flere eksterne enheder.Den følger et struktureret layout, hvor en enkelt værtscontroller styrer kommunikationen på tværs af tilsluttede enheder gennem hubs og kabler.

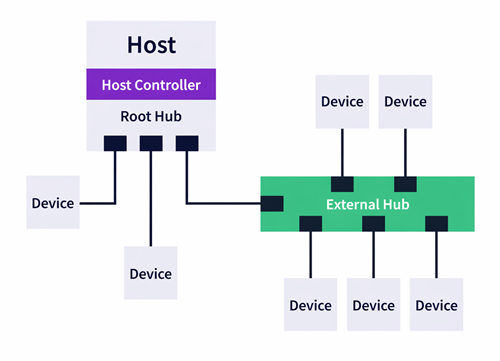

USB-topologi og systemdesign

I sin kerne bruger USB en kaskadeformet stjernetopologi.Dette betyder, at alle enheder forbinder udad fra en central vært, enten direkte eller gennem hubs.Værtscontrolleren fungerer som det primære kontrolpunkt og administrerer kommunikation med op til 127 tilsluttede enheder i et enkelt USB-system.

Moderne USB-standarder, herunder USB 3.x og USB4, forbedrer denne arkitektur ved at bruge flere differentielle signalpar til højhastighedsdataoverførsel.Derudover bruges dedikerede linjer såsom Configuration Channel (CC) ben til strømforhandling og rolledetektering.Disse forbedringer gør det muligt for USB at understøtte avancerede funktioner som Power Delivery (PD), som kan levere op til 240W strøm til krævende enheder.

I modsætning til ældre kommunikationssystemer fungerer USB som en token-baseret bus.Værten sender anmodninger (tokens), og kun den adresserede enhed svarer.Denne kontrollerede kommunikationsmetode reducerer datakollisioner og sikrer ensartet ydeevne på tværs af alle tilsluttede enheder.

Nøglekomponenter i USB-hardware

USB-hardwarestrukturen er bygget op omkring tre hovedelementer: værten, hubs og funktioner.Hver spiller en specifik rolle i at opretholde systemets drift.

Værten (roden)

Værten, også kendt som roden, er USB-systemets centrale controller.Det er typisk integreret i bundkortet eller fås som et udvidelseskort.Værten inkluderer USB-controlleren og en rodhub, som fungerer som udgangspunkt for alle USB-forbindelser.

Dens hovedrolle er at:

• Styr dataflow mellem enheder

• Administrer enhedsadressering og kommunikationstiming

• Tildel båndbredde og systemressourcer

Hvert USB-system har én vært, og al kommunikation startes fra dette tidspunkt.

Huben

En hub udvider antallet af tilgængelige USB-porte, så flere enheder kan oprette forbindelse til en enkelt vært.Det fungerer som et distributionspunkt, der videresender data mellem værten og tilsluttede perifere enheder.

Hubs er ansvarlige for:

• Registrering, når enheder er tilsluttet eller fjernet

• Håndtering af strømfordeling til hver port

• Understøtter fejlhåndtering og forbindelsesstabilitet

De kan være:

• Busdrevet (trækker strøm fra værten)

• Selvforsynende (ved hjælp af en ekstern strømkilde)

Denne fleksibilitet gør hubs afgørende for opbygning af større USB-netværk.

Funktionen (perifere enheder)

En funktion refererer til enhver slutenhed, der er tilsluttet USB-systemet, såsom en mus, et tastatur, et eksternt lager eller et kamera.Disse enheder udfører specifikke opgaver og reagerer på kommandoer sendt af værten.

Hver funktion:

• Har en unik adresse tildelt af værten

• Kommunikerer kun efter anmodning

• Fungerer baseret på dens definerede enhedsklasse eller driver

Denne strukturerede kommunikation sikrer jævn interaktion mellem hardware- og softwarelag.

USB-hardwarearkitektur er bygget på en værtsstyret, skalerbar ramme, der forbinder flere enheder gennem en klar og organiseret struktur.Ved at kombinere en kaskadeformet stjernetopologi med intelligente komponenter som værter, hubs og funktioner leverer USB-systemer pålidelig dataoverførsel, effektiv strømstyring og fleksibel enhedstilslutning.

Udvikling af USB-standarder: Fra USB 1.0 til USB4

USB-teknologien har udviklet sig betydeligt siden den blev introduceret, og den er forvandlet fra en simpel datagrænseflade til en højhastigheds-, multifunktionsforbindelsesstandard.Gennem årene har forbedringer i hastighed, strømforsyning og funktionalitet gjort det muligt for USB at understøtte alt fra grundlæggende periferiudstyr til højtydende enheder.At forstå denne progression hjælper brugerne med at vælge den rigtige standard til moderne applikationer.

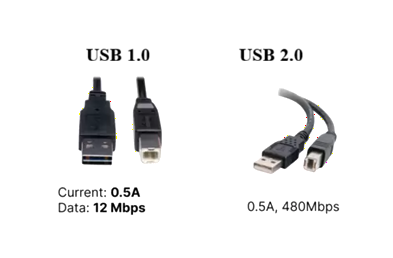

Tidlige USB-standarder (USB 1.0, 1.1 og 2.0)

Den første version af USB, USB 1.0, blev introduceret i 1996 med en maksimal hastighed på 1,5 Mbps.Det markerede begyndelsen på en universel forbindelsesmetode, men havde begrænset ydeevne.

I 1998 forbedrede USB 1.1 pålideligheden og øgede hastigheden til 12 Mbps (fuld hastighed), hvilket gjorde den mere praktisk til hverdagsbrug.

Det store gennembrud kom med USB 2.0, udgivet i 2000. Det introducerede højhastighedsoverførselshastigheder på op til 480 Mbps, hvilket forbedrede dataydelsen markant.Selv i dag er USB 2.0 stadig meget brugt til enheder som tastaturer, mus og lydgrænseflader på grund af dets lave omkostninger, kompatibilitet og stabile ydeevne.

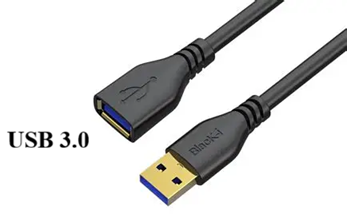

USB 3.x-generationer (5 Gbps til 20 Gbps)

Introduktionen af USB 3.0 markerede et stort skift i retning af højhastighedsdataoverførsel med lanceringen af SuperSpeed USB.Med tiden ændrede navnekonventionerne sig, men præstationsforbedringerne forblev konsekvente.

Moderne USB 3.x-klassifikationer inkluderer:

• USB 3.2 Gen 1 (tidligere USB 3.0) - Understøtter hastigheder op til 5 Gbps, velegnet til generel dataoverførsel og ekstern lagring.

• USB 3.2 Gen 2 (tidligere USB 3.1) - Øger båndbredden til 10 Gbps, hvilket muliggør hurtigere filoverførsler og forbedret enhedsydelse.

• USB 3.2 Gen 2x2 - Bruger dual-lane-drift til at nå 20 Gbps, hvilket typisk kræver en USB Type-C-forbindelse.

Disse fremskridt gør det muligt for USB at håndtere større databelastninger effektivt, især for moderne lagerenheder og højopløselige medieworkflows.

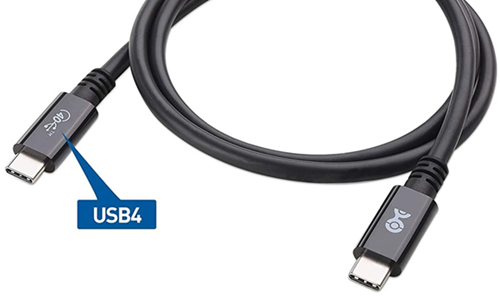

USB4 og USB4 version 2.0 (aktuel højhastighedsstandard)

Udgivelsen af USB4 introducerede en mere avanceret arkitektur baseret på Thunderbolt 3-protokollen, hvilket muliggør dynamisk båndbreddedeling på tværs af flere datatyper.Dette giver et enkelt kabel mulighed for at transportere data, video og strøm samtidigt.

Fra i dag repræsenterer USB4 Version 2.0 det seneste stadie i USB-evolutionen og tilbyder betydelige ydeevneforbedringer.

Nøglefunktioner i USB4 version 2.0

• Maksimal hastighed - Op til 80 Gbps (tovejs), med evnen til at nå 120 Gbps (asymmetrisk) til højopløselige skærmapplikationer såsom 8K.

• Protocol Tunneling - Understøtter flere protokoller, inklusive USB 3.2, DisplayPort 2.1 og PCIe, gennem en enkelt forbindelse.

• USB Type-C-standardisering - Bruger udelukkende USB Type-C-stikket, hvilket sikrer kompatibilitet med moderne enheder.

Disse funktioner gør USB4 ideel til højtydende databehandling, professionelle video-workflows og avancerede perifere tilslutningsmuligheder.

USB-navngivning og hastighedssammenligning

For at forenkle forståelsen afspejler moderne USB-navngivning ofte ydeevne snarere end tekniske specifikationer:

Specifikation	USB 5 Gbps	USB 10 Gbps	USB 20 Gbps	USB 40 Gbps	USB 80 Gbps
Teknisk Spec	USB 3.2 Gen 1	USB 3.2 Gen 2	USB 3.2 Gen 2x2	USB4 (Gen 3x2)	USB4 version 2.0
Maksimal hastighed	5 Gbps	10 Gbps	20 Gbps	40 Gbps	80 Gbps
Connector Type	Type-A / Type-C	Type-A / Type-C	Kun Type-C	Kun Type-C	Kun Type-C
Baner brugt	1 bane	1 bane	2 baner	2 baner	2 baner (tovejs)
Strømforsyning	Valgfrit	Understøttet	Understøttet	Påkrævet	EPR op til 240W
Video support	Begrænset	Ja (Alt-tilstand)	Ja	Ja (DisplayPort/Thunderbolt)	Avanceret (multi-skærm, 8K+)
Baglæns Kompatibilitet	Ja	Ja	Ja	Ja	Ja
Typisk brugstilfælde	Grundlæggende enheder, flash-drev	Eksterne SSD'er, dokker	Høj hastighed opbevaring	4K/8K skærme, pro docks	Avanceret arbejdsstationer, avancerede systemer

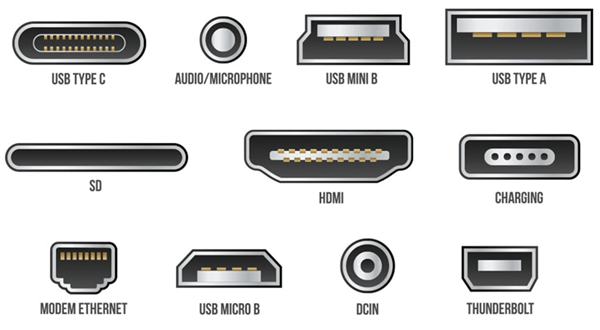

USB-stiktyper: Fra ældre porte til USB Type-C

USB-stik har udviklet sig sammen med USB-standarder og har bevæget sig fra større porte til en enkelt formål til en kompakt, højtydende universel grænseflade.Mens moderne enheder nu er stærkt afhængige af USB Type-C, findes ældre stiktyper stadig i ældre systemer, industrielt udstyr og ældre forbrugerelektronik.At forstå disse stiktyper hjælper med at sikre korrekt kompatibilitet og effektiv brug af enheden.

USB Type-A (Legacy Host Connector)

USB Type-A-stikket er det mest genkendelige USB-interface.Det bruges almindeligvis som stik på værtssiden på computere, opladere og hubs.Dette rektangulære stik er blevet brugt bredt på tværs af flere USB-generationer, fra USB 1.0 til USB 3.x.

På trods af fremkomsten af ​​Type-C forbliver Type-A relevant på grund af:

• Bred kompatibilitet med eksisterende enheder

• Stærk fysisk holdbarhed

• Fortsat brug i desktops, industrielle systemer og tilbehør

Den mangler dog moderne funktioner såsom reversibilitet og avanceret strømforsyning.

Mini-B (legacy-stik)

Mini-B-stikket blev engang meget brugt i den tidlige bærbare elektronik.Det blev almindeligvis fundet i:

• MP3-afspillere

• Ældre digitalkameraer

• Bærbare lagerenheder

Dette stik tilbød forbedret holdbarhed sammenlignet med tidligere designs og hjalp med at standardisere enhedsforbindelser på det tidspunkt.Dens større størrelse og begrænsede ydeevne førte dog til, at den blev erstattet af mindre og mere effektive stik.I dag anses Mini-B for at være forældet i de fleste forbrugerapplikationer, men kan stadig forekomme i ældre udstyr.

Micro-USB (Legacy Mobile Standard)

Micro-USB-stikket blev den globale standard for smartphones og bærbare enheder før introduktionen af USB Type-C.Den understøtter USB 2.0-hastigheder op til 480 Mbps og blev meget brugt til både dataoverførsel og opladning.

Nøglekarakteristika omfatter:

• Kompakt størrelse sammenlignet med Mini-B

• Bred anvendelse på tværs af mobile enheder

• Grundlæggende opladnings- og datamuligheder

Micro-USB har dog flere begrænsninger:

• Ikke-vendbart design (kan kun indsættes én vej)

• Lavere strømforsyningsevne

• Mere skrøbelig fysisk struktur over tid

Disse begrænsninger førte til den gradvise udskiftning af USB Type-C.

USB Type-C (moderne universel standard)

USB Type-C-stikket repræsenterer den nuværende standard for moderne enheder.Den er designet som en universel grænseflade, der understøtter højhastighedsdata, videooutput og højeffektopladning gennem et enkelt kabel.

Type-C er nu bredt vedtaget og understøttet af globale regler, herunder EU's fælles opladerdirektiv, hvilket gør den til standardgrænsefladen for mange enheder.

Nøglefunktioner af USB Type-C

• Vendbart design - Den symmetriske form tillader indføring i begge retninger, hvilket forbedrer brugervenligheden.

• High Power Delivery (USB PD) - Understøtter Extended Power Range (EPR) op til 240W (48V/5A), hvilket muliggør opladning af bærbare computere og højeffektenheder.

• Alternative tilstande (Alt-tilstande) - Kan bære flere signaltyper, inklusive DisplayPort, HDMI og Thunderbolt, sammen med standard USB-data.

• High-Speed ​​Performance - Fungerer med avancerede standarder som USB 3.x og USB4 for væsentligt højere dataoverførselshastigheder.

Sådan vælger du den rigtige USB-type til dine behov

Valg af den korrekte USB-type afhænger af din enhed, ydeevnekrav og tilsigtet brug.Til grundlæggende periferiudstyr som tastaturer eller mus er USB 2.0 eller USB Type-A stadig tilstrækkelig.Til moderne applikationer såsom eksterne SSD'er, skærme i høj opløsning eller hurtig opladning er USB Type-C med USB 3.x eller USB4-understøttelse det bedre valg.

Du bør overveje faktorer som dataoverførselshastighed, strømforsyningskapacitet og enhedskompatibilitet.Valg af den rigtige USB-type sikrer optimal ydeevne og forhindrer begrænsninger i hastighed eller opladningseffektivitet.

Ofte stillede spørgsmål [FAQ]

1. Hvad sker der, når du tilslutter en USB-enhed?

Når en USB-enhed er tilsluttet, registrerer systemet den, tildeler en adresse og indlæser den korrekte driver.Denne proces kaldes optælling, og den gør det muligt for enheden at begynde at arbejde automatisk.

2. Hvorfor kaldes USB et værtsstyret system?

USB er værtsstyret, fordi computeren (værten) styrer al kommunikation.Enheder kan ikke sende data, medmindre værten anmoder om det, hvilket sikrer organiseret og konfliktfri dataoverførsel.

3. Kan flere USB-enheder reducere ydeevnen?

Ja, tilslutning af mange enheder kan dele båndbredde, hvilket kan reducere hastigheden for højdataenheder.Dette er mere mærkbart, når du bruger hubs eller ældre USB-versioner.

4. Hvad er forskellen mellem USB-hastighed og USB-version?

USB-versionen refererer til den tekniske standard (som USB 3.2 eller USB4), mens hastighedsetiketter (som 10Gbps eller 20Gbps) beskriver den faktiske dataoverførselsydelse.

5. Understøtter alle USB Type-C kabler den samme hastighed?

Nej, ikke alle USB-C-kabler er lige.Nogle understøtter kun opladning eller USB 2.0-hastigheder, mens andre understøtter højhastighedsdata, video og strømforsyning.

6. Hvad er USB Power Delivery (USB PD)?

USB Power Delivery er en funktion, der gør det muligt for enheder at forhandle højere strømniveauer.Det muliggør hurtig opladning og kan forsyne større enheder som bærbare computere med et enkelt kabel.

7. Kan USB bruges til videooutput?

Ja, USB Type-C understøtter video gennem alternative tilstande, såsom DisplayPort eller HDMI, hvilket tillader forbindelse til skærme ved hjælp af det samme kabel.

8. Hvad er det maksimale antal USB-enheder, du kan tilslutte?

Et enkelt USB-system kan understøtte op til 127 enheder, inklusive hubs og perifere enheder, gennem en hierarkisk forbindelsesstruktur.

9. Hvorfor bliver USB Type-C standardstikket?

USB Type-C er kompakt, vendbar og understøtter højhastighedsdata, strømforsyning og video.Det forenkler tilslutninger ved at erstatte flere kabeltyper med én universel grænseflade.

10. Er USB bagudkompatibel med ældre versioner?

Ja, USB er designet til at være bagudkompatibel.Nyere USB-porte kan fungere med ældre enheder, men ydeevnen vil være begrænset til den lavere understøttede hastighed.
