Hvad er en mikrobølgediode, og hvordan virker den?

Mikrobølgeovne er afhængige af et højspændingssystem til at generere den nødvendige energi til opvarmning, og en af de vigtigste komponenter i dette system er mikrobølgedioden.Denne lille, men kritiske del styrer retningen af ​​det elektriske flow og arbejder sammen med andre komponenter for at sikre stabil og effektiv drift.Denne artikel vil diskutere, hvad en mikrobølgediode er, hvordan den virker, dens funktioner og typer, hvordan man vælger den rigtige, almindelige fejltegn, udskiftningstrin og vedligeholdelsestips.

Katalog

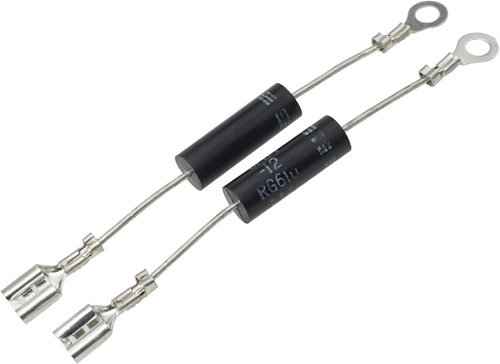

Hvad er mikrobølgediode?

En mikrobølgediode er en højspændingskomponent, der bruges til at styre elektrisk flow inde i en mikrobølgeovn.Dens hovedfunktion er at tillade strøm at passere i én retning, hvilket hjælper med at regulere, hvordan strøm bevæger sig gennem kredsløbet.

Den fungerer som en del af højspændingssystemet sammen med transformeren og kondensatoren.Denne opsætning forbereder den elektriske energi, der er nødvendig for at drive magnetronen.Ved at sikre korrekt strømretning og stabilitet understøtter dioden pålidelig drift af det interne system.

På grund af dette er mikrobølgedioden afgørende for korrekt drift.Det hjælper med at levere stabil højspænding, forbedrer effektiviteten og understøtter sikker ydeevne.Uden det vil mikrobølgeovnen ikke producere nok strøm til at fungere korrekt.

Hvordan virker mikrobølgediode?

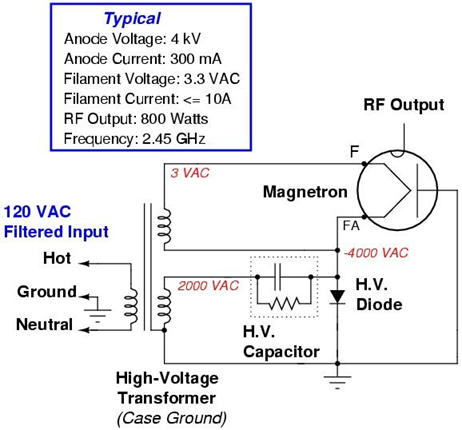

Billedet viser højspændingskredsløbet inde i en mikrobølgeovn.Processen starter, når 120 VAC input sendes til transformeren, hvilket øger den til omkring 2000 VAC.Denne højspændingsvekselstrøm føres derefter ind i diode- og kondensatorsektionen.

Mikrobølgedioden tillader kun at strømme i én retning.I løbet af en halv-cyklus leder dioden og hjælper med at oplade kondensatoren.I løbet af den næste halve cyklus blokerer dioden omvendt strøm, hvilket tvinger den lagrede energi i kondensatoren til at kombinere med den indkommende spænding.Dette skaber en meget højere spænding, der når omkring -4000 V som vist i diagrammet.

Denne proces kaldes spændingsfordobling.Det sikrer, at der tilføres tilstrækkelig højspænding til magnetronen.På grund af dette kontrollerede flow og forstærkende effekt spiller dioden en nøglerolle i at levere stabil strøm til korrekt drift

Funktioner og specifikationer for mikrobølgediode

Høj omvendt spænding

Mikrobølgedioder er designet til at håndtere meget høj omvendt spænding, typisk flere kilovolt.Dette giver dem mulighed for at fungere sikkert i højspændingsdelen af ​​kredsløbet uden at bryde sammen.

Høj strømkapacitet

Disse dioder kan bære relativt høj strøm sammenlignet med standard dioder.Dette sikrer stabil strømforsyning i højspændingssystemet.

Hurtigt skifterespons

Mikrobølgedioder skifter hurtigt mellem ledende og blokerende tilstande.Dette understøtter effektiv kontrol af højfrekvente AC-cyklusser.

Lavt fremadgående spændingsfald

De er bygget til at reducere energitab under ledning.Et lavere spændingsfald hjælper med at forbedre den samlede effektivitet.

Høj pålidelighed og holdbarhed

Mikrobølgedioder er lavet til at modstå varme, spændingsbelastninger og lange driftstimer.Dette forbedrer levetiden og reducerer risikoen for fejl.

Isoleret højspændingskonstruktion

Dioden er indkapslet i et beskyttende hus for at forhindre elektrisk lækage og sikre sikker drift under højspænding.

Temperaturstabilitet

De opretholder en stabil ydeevne over et bredt temperaturområde, hvilket er vigtigt for ensartet drift.

Typiske elektriske specifikationer

• Omvendt spænding: omkring 2 kV til 15 kV

• Fremadgående strøm: op til flere hundrede milliampere

• Driftsfrekvens: kompatibel med AC-strømkredsløb

Forskellige typer mikrobølgedioder

Mikrobølgedioder findes i flere typer, hver designet til forskellige højfrekvente og højspændingsfunktioner.Nedenfor er de hovedtyper, der almindeligvis anvendes i mikrobølgesystemer:

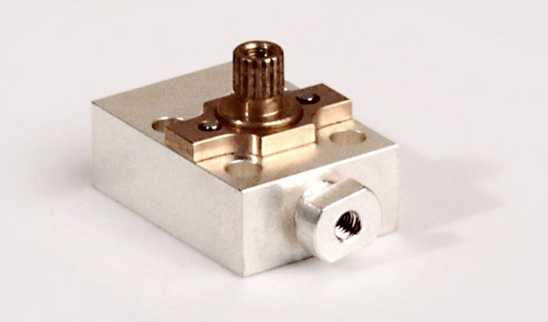

IMPATT diode

En IMPATT (Impact Ionization Avalanche Transit-Time) diode er en højeffekt mikrobølgediode, der genererer signaler ved hjælp af lavinenedbrud og transportforsinkelse.Den er bygget ved hjælp af et PN-kryds og er designet til at fungere under omvendt bias.Når det elektriske felt bliver stærkt nok, skaber det en kædereaktion af ladningsbærere, der producerer mikrobølgeoscillationer.Forsinkelsen i bærebølgebevægelsen forårsager et faseskift, som fører til negativ modstand og signalgenerering.

Specifikationsmæssigt kan IMPATT-dioder fungere ved meget høje frekvenser, typisk fra et par GHz op til 300 GHz eller mere.De kan levere høj udgangseffekt, som ofte når titusinder af watt i pulstilstand, med en effektivitet på omkring 10–20 %.De kræver dog høj driftsspænding og genererer mere støj sammenlignet med andre mikrobølgedioder.

Den største fordel ved IMPATT dioder er deres evne til at producere høj effekt ved meget høje frekvenser.På den negative side har de høje støjniveauer og kan generere betydelig varme, hvilket kræver ordentlig afkøling og begrænser deres samlede effektivitet.

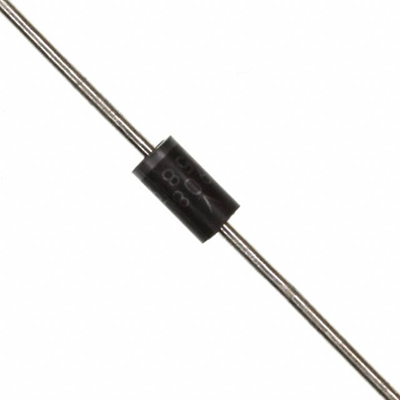

Schottky diode

En Schottky-diode er en mikrobølgediode, der bruger en metal-halvlederforbindelse i stedet for en traditionel PN-forbindelse.Denne struktur gør det muligt at fungere med meget hurtig respons og lavt spændingsfald.Når de er fremadrettet, bevæger elektronerne sig hurtigt over krydset med minimal modstand.Når omvendt forspændt, blokerer dioden strøm med meget lille forsinkelse, hvilket gør den ideel til højfrekvent drift.

Schottky-dioder har typisk et lavt fremadgående spændingsfald (omkring 0,2 V til 0,4 V), hurtig omskiftningshastighed og kan fungere ved frekvenser fra MHz op til hundredvis af GHz.De har også lav krydskapacitans, som understøtter højhastighedssignalhåndtering.

Schottky dioder tilbyder hurtig skift og lavt strømtab, hvilket forbedrer effektiviteten.De producerer også lav støj sammenlignet med andre mikrobølgedioder.Deres ulemper omfatter imidlertid lavere omvendt spændingskapacitet og højere lækstrøm, hvilket kan begrænse ydeevnen under højspændingsforhold.

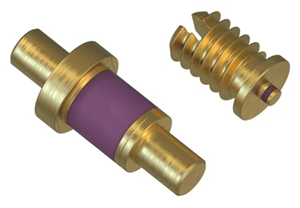

Gunn Diode

En Gunn-diode er en mikrobølgeenhed lavet af materialer som galliumarsenid (GaAs) eller indiumphosphid (InP).I modsætning til standarddioder bruger den ikke et PN-kryds.I stedet fungerer det baseret på elektronoverførselseffekten, hvor elektroner skifter til en lavere mobilitetstilstand under et stærkt elektrisk felt.Dette skaber negativ modstand, hvilket gør det muligt for enheden at generere mikrobølgesignaler.

Under drift, når en bestemt spænding påføres, dannes små områder med højt elektrisk felt (kaldet domæner) og bevæger sig gennem enheden.Denne bevægelse frembringer stabile mikrobølgesvingninger.Med hensyn til specifikationer fungerer Gunn-dioder typisk i området fra nogle få GHz op til omkring 100 GHz for GaAs-typer, med lav driftsspænding og moderat udgangseffekt.

Gunn-dioder bruges til signalgenerering i mikrobølgesystemer som radar og kommunikationsudstyr.De bruges stadig i dag på grund af deres enkle design, stabile frekvensoutput og relativt lave støj sammenlignet med nogle andre højfrekvente kilder.

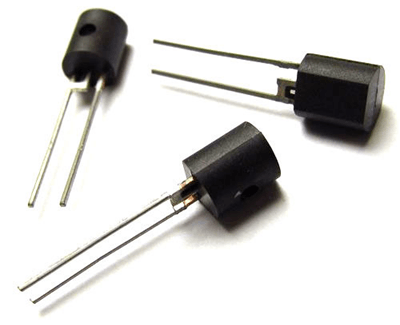

Varactor diode

En varactor diode er en mikrobølge diode designet til at fungere som en variabel kondensator.Den bruger et PN-kryds, der fungerer under omvendt bias, hvor der ikke løber nogen strøm, men bredden af ​​udtømningsområdet ændres med den påførte spænding.Når spændingen stiger, bliver udtømningslaget bredere, hvilket reducerer kapacitansen.Denne spændingskontrollerede kapacitans er nøgleegenskaben, der muliggør præcis tuning i højfrekvente kredsløb.

Med hensyn til specifikationer fungerer varaktordioder typisk ved mikrobølgefrekvenser fra MHz op til snesevis af GHz.De har lav lækstrøm, høj kvalitetsfaktor (Q) og et kapacitansområde, der varierer med spændingen.Disse egenskaber gør dem velegnede til stabil og nøjagtig frekvensstyring.

Varaktordioder bruges i tuningkredsløb, spændingsstyrede oscillatorer (VCO'er) og frekvensmodulationssystemer.De er stadig meget udbredt i dag, fordi de tillader glat elektronisk tuning uden mekaniske dele, hvilket gør kredsløb mere kompakte, pålidelige og effektive.

PIN-diode

En PIN-diode er en mikrobølgediode lavet af tre lag: P-type, intrinsic (I) og N-type.Det indre lag i midten øger udtømningsområdet, hvilket gør det muligt for enheden at håndtere højfrekvente signaler.I modsætning til standarddioder opfører den sig som en styret modstand ved mikrobølgefrekvenser i stedet for blot en simpel kontakt.

Når de er fremadrettet, fylder ladningsbærere det iboende lag, hvilket reducerer modstanden og tillader strømmen at passere let.Når det er omvendt forspændt, bliver det indre lag bredt og blokerer strøm, hvilket skaber høj modstand.Denne ændring i modstand gør det muligt for dioden at kontrollere signalstrømmen effektivt.

Med hensyn til specifikationer opererer PIN-dioder fra MHz til GHz-frekvenser, håndterer moderat til høj effekt og tilbyder lav kapacitans med hurtig omskiftningsrespons.De bruges i RF-omskiftning, dæmpning og signalkontrolkredsløb.De er stadig meget brugt i dag på grund af deres pålidelighed, hurtige respons og evne til at håndtere højfrekvente signaler effektivt.

Hvordan vælger man den rigtige mikrobølgediode?

Valg af den rigtige mikrobølgediode afhænger af kredsløbets spænding, frekvens og funktion.Start med at tjekke spændingskravet.Dioden skal klare den nødvendige omvendte spænding uden at gå i stykker.For højspændingssystemer skal du vælge en diode med en tilstrækkelig sikkerhedsmargin for at sikre pålidelig drift.

Overvej derefter frekvensområdet og skiftehastigheden.Til meget højfrekvente applikationer foretrækkes dioder som Schottky eller Gunn på grund af hurtig respons.Hvis kredsløbet har brug for tuning eller signalstyring, er en varactor eller PIN-diode mere egnet.Tilpasning af diodetypen til kredsløbsfunktionen er afgørende for korrekt ydeevne.

Gennemgå også strømhåndtering og termisk ydeevne.Nogle dioder genererer varme under drift, så korrekte klassificeringer og køleevne er vigtige.Til sidst skal du kontrollere pålidelighedsfaktorer såsom byggekvalitet, stabilitet og kompatibilitet med det eksisterende kredsløb for at sikre langsigtet drift uden fejl.

Almindelige tegn på en svigtende mikrobølgediode

En svigtende mikrobølgediode får ofte ovnen til at holde op med at varme ordentligt op.Det mest almindelige tegn er, at mikrobølgeovnen kører normalt, men maden forbliver kold.Dette sker, fordi dioden ikke længere kan understøtte det højspændingskredsløb, der er nødvendigt for at drive magnetronen.

Et andet tydeligt symptom er en usædvanlig summende eller summende lyd under drift.Denne støj kan indikere, at højspændingsdelen kæmper på grund af en defekt diode.I nogle tilfælde kan mikroovnen også sprænge sin sikring eller lukke uventet ned, især hvis dioden er kortsluttet.

Der kan også være synlige tegn såsom en brændt eller beskadiget diode, herunder revner eller misfarvning.I andre tilfælde er der ingen synlige tegn, men præstationsproblemet er stadig til stede.Når disse symptomer opstår, skal dioden testes eller udskiftes for at genoprette den korrekte funktion.

Hvordan udskifter man mikroovnens højspændingsdiode?

Udskiftning af en højspændingsdiode i mikrobølgeovn skal udføres omhyggeligt, fordi enheden lagrer farlig spænding, selv når den er frakoblet.Afbryd altid strømmen og giv dig tid, før du åbner kabinettet.Efter åbning skal du finde højspændingsdelen nær kondensatoren og magnetronen.

Før du rører ved nogen dele, aflade kondensatoren ved hjælp af en isoleret skruetrækker med en modstand.Dette trin er afgørende for sikkerheden.Når den er sikker, skal du identificere dioden, som normalt er forbundet mellem kondensatoren og chassiset.Fjern den gamle diode ved at afbryde dens terminaler.

Installer den nye diode i samme retning, og sørg for korrekt polaritet.Fastgør alle forbindelser godt, og saml derefter mikrobølgeovnen igen.Efter udskiftning testes enheden kort for at bekræfte korrekt opvarmning.

Hvis du er usikker, er det mere sikkert at søge professionel reparation for at undgå risiko.

Vedligeholdelsestips af mikrobølgedioder

Vedligeholdelse Tip	Beskrivelse
Behold Mikrobølgerens	Rengør regelmæssigt interiøret for at forhindre fedt- og fugtopbygning, der kan påvirke indvendigt komponenter.
Undgå at løbe Tom	Betjen aldrig mikrobølgeovnen uden mad indeni, da det kan stresse højspændingssystemet og beskadige dioden.
Sørg for korrekt Ventilation	Sørg for luft ventilationsåbninger er ikke blokeret for at forhindre overophedning af interne dele.
Tjek for Usædvanlige lyde	Lyt efter brummende eller summende lyde, som kan indikere tidlige diode- eller kredsløbsproblemer.
Undersøg for forbrænding Tegn	Se efter synlige skader såsom forbrændinger, revner eller misfarvning i interne komponenter.
Brug stabil strøm Forsyning	Undgå spænding udsving ved at bruge en stabil strømkilde til at beskytte dioden og andet dele.
Begræns kontinuerlig Brug	Undgå lange, kontinuerlig drift for at reducere varmeopbygning og forlænge komponentens levetid.
Udfør periodisk Afprøvning	Test dioden brug af et multimeter, hvis der opstår problemer med ydeevnen.
Udskift defekt Dele tidligt	Forsink ikke udskiftning af en defekt diode for at forhindre beskadigelse af andre komponenter.

Konklusion

Mikrobølgedioder opretholder mikrobølgeovnes ydeevne og sikkerhed ved at sikre korrekt højspændingsdrift.Fra at forstå deres arbejdsprincip til at identificere forskellige typer som IMPATT, Schottky, Gunn, varactor og PIN-dioder, fremhæver hvert afsnit i denne artikel, hvordan disse komponenter fungerer under forskellige forhold.Korrekt valg, regelmæssig vedligeholdelse og tidlig opdagelse af fejl kan hjælpe med at forlænge mikroovnens levetid og forhindre yderligere skade.Ved at anvende den viden, der deles i denne vejledning, kan du træffe informerede beslutninger og håndtere problemer med mikrobølgedioder mere effektivt.

Ofte stillede spørgsmål [FAQ]

1. Hvordan ved man, om en mikrobølgediode er dårlig?

Test det med et ohmmeter.En defekt diode viser ingen kontinuitet eller ustabile aflæsninger.

2. Kan en mikrobølgeovn fungere uden en diode?

Nej, det vil køre, men ikke varme og kan blive usikkert på grund af ukontrolleret strøm.

3. Hvad får en mikrobølgediode til at svigte?

Strømstød, overophedning, dårlige forbindelser og fysiske skader er almindelige årsager.

4. Hvor ofte skal en mikrobølgediode kontrolleres?

Mindst en gang om året, eller når der opstår problemer med ydeevnen.

5. Hvad sker der, hvis en mikrobølgediode svigter?

Mikrobølgeovnen kan stoppe med at varme, lave støj eller sprænge en sikring.
