LLC-konverterdesign ved brug af planar matrix-transformatorer

Cloud computing, kunstig intelligens og big data øger efterspørgslen efter strøm i moderne datacentre. Traditionelle 12V strømforsyningssystemer kræver ofte høj strøm, hvilket kan forårsage større ledningstab, varme og lavere effektivitet. Da effekttæthed bliver mere vigtig, har moderne strømforsyninger brug for bedre konverterdesigns, der kan levere mere strøm på en mindre plads. En effektiv løsning er LLC-resonanskonverteren med en planar matrix-transformator. Denne artikel udforsker arbejdsprincipperne, fordelene, designovervejelserne og anvendelserne af LLC-konvertere med planar matrix-transformatorer.

Katalog

Hvad er LLC-konverter med en planar matrix-transformator?

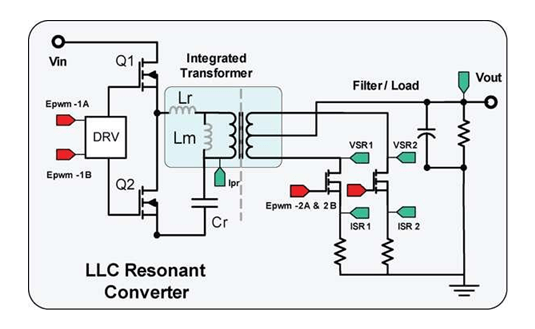

En LLC-konverter med en planar matrix-transformator er et isoleret DC-DC strømomformningssystem. Det kombinerer LLC-resonansteknologi med avanceret planar magnetisk konstruktion. Det anvendes almindeligvis i applikationer, der kræver høj effektivitet, høj udgangsstrøm og kompakte strømforsyningsdesigns, såsom servere, telekommunikationsudstyr og datacentre.

Konverteren består af to hoveddele. LLC-resonanstadiet styrer energikonverteringen ved hjælp af resonansprincipper for at opnå effektiv drift, mens den planar matrix-transformator giver galvanisk isolation og spændingstransformation mellem indgang og udgang. Sammenlignet med konventionelle strømkonvertere understøtter denne arkitektur højere effekttæthed, forbedret effektivitet og reduceret samlet systemstørrelse.

LLC-konverter med en planar matrix-transformator fungerer

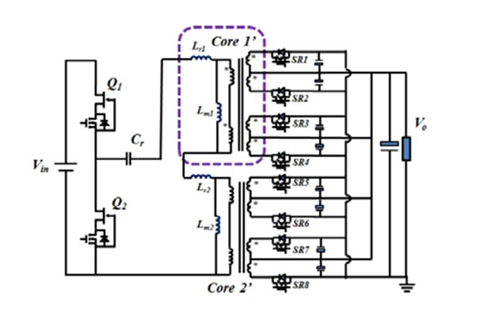

Konverteren fungerer ved at skifte den indgående DC-spænding med høj frekvens gennem et par primære strømafbrydere. Den genererede AC-bølgeform går ind i LLC-resonanstanken, som består af resonanskondensatoren (Cr), resonansinduktansen (Lr) og magnetiseringsinduktansen (Lm). Disse elementer former strømmenes bølgeform og muliggør resonant energioverførsel.

Den resonante strøm flyder gennem transformatoren, hvor elektrisk energi overføres fra primærsiden til den isolerede sekundærsiden. De sekundære synkrone ensrettere omdanner derefter den højfrekvente AC-spænding til DC-udgangsspening. Udgangskondensatorer filtrerer den ensrettede bølgeform for at give en stabil forsyning til lasten.

LLC-drift tilbyder bløde omskiftningsegenskaber. Ved at operere nær resonansfrekvensen kan skifteenhederne opnå nulspændingsskift (ZVS) eller nulstrømskift (ZCS), hvilket reducerer skiftetab, mindsker enhedens stress og forbedrer den samlede effektivitet.

Design af planar matrix-transformator med PCB-viklinger

I en typisk anvendelse konverterer en plan matrice transformer en høj DC indgangsspænding, såsom 380V, til en lavspændings, højstrømsudgang som 12V med titusinder af ampere. I stedet for at stole på en enkelt stor transformer fordeler designet kraftoverførslen blandt flere magnetiske sektioner forbundet i en matrixkonfiguration. Denne ordning forbedrer strømdistributionen og reducerer elektrisk stress inden i transformeren.

For at støtte højfrekvent drift bruger transformeren multilag PCB-vindinger i stedet for konventionel rund kobbertråd. Kobber spor indlejret i PCB-lagene giver præcise viklingsdimensioner, ensartet fremstillingskvalitet og en lavprofil struktur. PCB-vindingsmetoden hjælper også med at reducere viklingsmodstanden og understøtter drift ved frekvenser, der nærmer sig 1 MHz, hvor konventionelle viklingsmetoder bliver mindre effektive.

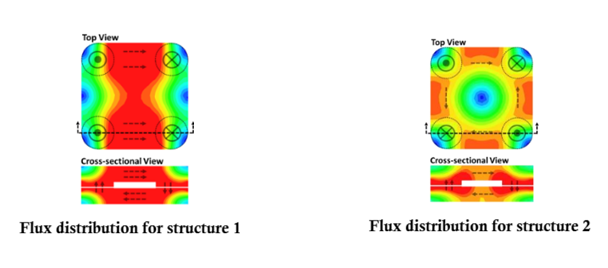

Magnetisk fluxfordeling er en kritisk faktor i transformatorens ydeevne. Som vist på billedet producerer Struktur 1 et mindre ensartet magnetisk fluxmønster, med højere fluxkoncentration i visse områder af kernen. Disse lokaliserede høj-flux områder kan øge feritkernerelaterede tab og skabe termiske hotspots. I kontrast fordeler Struktur 2 den magnetiske flux mere jævnt over den magnetiske struktur. Det glattere fluxmønster reducerer peak fluxdensitet, sænker kernetabene og forbedrer den magnetiske udnyttelse i hele transformeren.

Den forbedrede fluxbalance i Struktur 2 giver målbare præstationsfordele. Ved at reducere lokaliseret magnetisk mætning og minimere ujævn fluxkoncentration kan designet betydeligt reducere feritkernerelaterede tab, samtidig med at effektiviteten og pålideligheden forbedres. Et mere ensartet magnetisk felt gør også transformeren mindre følsom over for fremstillingsvariationer mellem individuelle matrixsektioner, hvilket resulterer i mere ensartet ydeevne.

Det overordnede layout er yderligere optimeret for at minimere højfrekvente strømveje. Sekundære synkrone ensrettere og udgangskapacitorer placeres tæt på transformeren for at reducere parasitisk modstand og induktans. Kombineret med den forbedrede magnetiske struktur vist på billedet forbedrer disse designmetoder strømfordeling, reducerer termisk stress og muliggør den høje effekt tæthed, der kræves i serverstrømforsyninger, telekommunikationssystemer, datacentre og andre krævende effektkonverteringsapplikationer.

Virkelige anvendelser

• Serverstrømforsyninger - LLC-konverter med en plan matrice transformer anvendes i højeffektive strømforsyninger til servere, da den kan levere høj strøm i en kompakt størrelse.

• Datacenterudstyr - Understøtter tætte strøm systemer, hvor effektivitet, varme kontrol og lille pladsudnyttelse er vigtige.

• Telekommunikationsstrømssystemer - Leverer stabil isoleret DC-strøm til kommunikationsudstyr, der skal fungere pålideligt i lange perioder.

• Industrielle effektkonvertere - Anvendes i kontrolsystemer, automatiseringsudstyr og højstrøm DC/DC konvertering, hvor holdbarhed kræves.

• Elbilstrømssystemer - Egnede til ombordladere, hjælpe strømforsyninger og konvertering fra høj spænding til lav spænding.

• Vedvarende energisystemer - Anvendes i solinvertere, energilagringssystemer og DC-strømfordeling, hvor effektiv konvertering er nødvendig.

• Medicinske strømforsyninger - Nyttige i kompakte isolerede strømforsyninger, hvor sikkerhed, effektivitet og pålidelig spændingsregulering er kritiske.

Designudfordringer og løsninger

Designudfordring	Hvorfor det betyder noget	Praktisk løsning
Høj udgangsstrøm	Store strømme øger ledertab og varme.	Brug en matrice transformer struktur til at fordele strømmen over flere viklingsveje.
AC viklingstab	Højfrekvent strøm kan øge hud effekt og nærhedstab.	Brug optimerede PCB-vindingslag med korte, brede strømveje.
Lækageinduktans	Overskydende lækage kan reducere effektiviteten og påvirke reguleringen.	Hold primære og sekundære viklinger tæt koblet i PCB-layoutet.
Kerne tab ved høj frekvens	Feritkernerelaterede tab stiger jo højere skiftefrekvensen er.	Vælg passende feritmateriale og optimer kerneform og fluxfordeling.
Ujævn strømfordeling	Nogle transformator sektioner kan bære mere strøm end andre.	Brug symmetrisk viklingslayout og afbalancerede sekundære forbindelser.
Varme koncentration	Lokale hotspots kan reducere pålideligheden.	Fordel strømveje, forbedr kobberområdet, og placér varmeproducerende dele omhyggeligt.
Terminationstab	Høj strøm ved tilslutningspunkter kan forårsage ekstra tab.	Placer ensrettere og kondensatorer tæt på transformatorens terminaler.
Fremstillingsmæssig kompleksitet	Flere kerner og PCB-vindinger er sværere at bygge nøjagtigt.	Brug et gentageligt PCB-vindingesign og forenkle kerneassemblage hvor det er muligt.
Parasittisk kapacitans	PCB-lag kan skabe uønsket kapacitans ved høj frekvens.	Kontroller lag afstand, vindingsoverlap og jordingslayout.
Omkostningskontrol	Avancerede magnetiske strukturer kan øge produktionsomkostningerne.	Balancer ydelsesbehov med fremstillelige PCB- og kerne-designs.

Planar Matrix Transformer vs Traditionel Transformer

Funktion	Planar Matrix Transformer	Traditionel Vindings-transformator
Vinding Struktur	PCB kobber lag	Rund kobber tråd
Profilhøjde	Lav profil	Højere struktur
Effektivitet	Høj	Moderat
Højfrekvent ydeevne	Fremragende	God
Termisk styring	Bedre varme spredning	Mere lokaliseret opvarmning
Fremstillingsmæssig Konsistens	Meget gentagelig	Afhænger af vindingprocessen
Strøm Distribution	Flere parallelle stier	Enkelt vinding sti
Automatiserings kapabilitet	Meget velegnet	Flere manuelle processer
Størrelse ved Høj Effekt	Mindre	Større
Design Komplexitet	Højere	Lavere

Konklusion

Selvom designet introducerer udfordringer som termisk styring, magnetisk optimering, EMI kontrol og fremstillingsmæssig kompleksitet, opvejer ydeevnefordelene ofte disse vanskeligheder i krævende applikationer. Efterhånden som strømkravene fortsætter med at stige i servere, datacentre, telekommunikation, vedvarende energisystemer, elektriske køretøjer og industriel udstyr, forventes LLC-konvertere med planar matrix-transformatorer at spille en endnu større rolle i fremtidige strømforsyningsdesigns. Deres evne til at levere høj effekt effektivt i en kompakt formfaktor gør dem til en nøgleteknologi for næste generations effekt elektronik.

Ofte Stillede Spørgsmål [FAQ]

1. Hvorfor bliver LLC-konvertere mere vigtige, i takt med at energiforbruget i datacentre fortsætter med at stige?

Efterhånden som servere og AI-systemer kræver mere strøm, oplever traditionelle strømarkitekturer højere strømmøbninger og større konduktive tab. LLC-konvertere forbedrer effektiviteten gennem blød switching, reducerer varmeproduktion og hjælper datacentre med at reducere energiforbruget.

2. Hvordan hjælper en planar matrix-transformator med at reducere tab sammenlignet med en traditionel transformer?

En planar matrix-transformator distribuerer strømmen over flere transformatorafsnit i stedet for en enkelt vindingstruktur. Dette reducerer vindingmodstand, forbedrer strømdeling og sænker termisk stress, hvilket resulterer i bedre effektivitet.

3. Hvorfor er magnetisk fluxdistribution kritisk i højfrekvente planar transformatorer?

Ujævn magnetisk flux kan skabe lokaliserede hotspots og øge ferritkernernes tab. En balanceret fluxdistribution gør det muligt at bruge det magnetiske materiale mere effektivt, hvilket forbedrer effektiviteten, den termiske ydeevne og pålideligheden.

4. Hvilke fordele giver PCB-vindinger i forhold til konventionelle kobbertrådsvindinger?

PCB-vindinger giver præcis ledergeometri, gentagelig fremstilling, lavere profilhøjde og forbedret konsistens. De forenkler også automatiseret produktion og kan reducere visse parasitiske effekter i højfrekvente designs.

5. Hvordan forbedrer ZVS og ZCS ydeevnen af en LLC-konverter?

Zero-Voltage Switching (ZVS) og Zero-Current Switching (ZCS) reducerer switching-tab ved at minimere spænding eller strøm under switching-overgange. Dette sænker enhedsbelastningen, forbedrer effektiviteten og tillader drift ved højere frekvenser.

6. Hvorfor er termisk styring stadig vigtig, selv i meget effektive LLC-konvertere?

Selvom LLC-konvertere reducerer switching-tab, genereres der stadig varme af magnetiske komponenter, PCB-ledere, ensrettere og halvlederkomponenter. Effektiv køling er nødvendig for at opretholde ydeevnen og forlænge komponenternes levetid.

7. Hvilke udfordringer opstår der, når man driver planar transformatorer ved frekvenser tæt på 1 MHz?

Ved meget høje frekvenser bliver hudeffekt, nærhedseffekt, parasitisk kapacitans og kerne tab mere betydningsfulde. Disse faktorer kræver omhyggeligt vindingdesign, materialevalg og layoutoptimering.

8. Hvorfor er planar matrix-transformatorer velegnede til lavspændings-, højstrømsudgange?

Lavspændingsudgange kræver store strømme for at levere betydelig effekt. Matrixstrukturen spreder strømmen over flere veje, hvilket reducerer modstanden og minimerer tab, der ellers ville blive betydelige ved høje strømniveauer.
