ADC og DAC Terminologi: Nøglekoncepter og Præstationsparametre

Analog-til-digital konvertere (ADC) og digital-til-analog konvertere (DAC) fungerer som en bro mellem den analoge verden, hvor reelle signaler såsom lyd, temperatur og spænding eksisterer, og den digitale verden, hvor information behandles og lagres. Denne artikel forklarer den væsentligste ADC og DAC terminologi, der anvendes i rigtige kredsløb. Hvert udtryk spiller en rolle i, hvordan en konverter håndterer virkelige signalsituationer, især i anvendelser som kommunikationssystemer, lydbehandling, sensorer og industriel elektronik.

Katalog

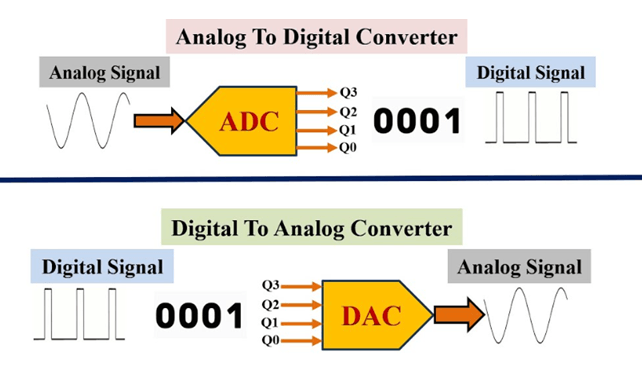

ADC og DAC Terminologi i Rigtige Kredsløb

Erhvervstid

Erhvervstid er den periode, der kræves for ADC’ens interne sampling-kondensator til at oplade og stabilisere sig til indgangsspændingen efter skift fra spor- til holdtilstand. I praktisk ADC-design er dette ikke blot en forsinkelse – det bestemmer, om den sampelværdi er nøjagtig eller forvansket.

Det er vigtigt, fordi hvis indgangssignalet ændres hurtigere, end erhvervstiden tillader, vil kondensatoren ikke fuldt ud stabilisere sig, hvilket producerer konverteringsfejl. I højhastigheds datainsamlingssystemer som motorstyring eller RF sampling fører utilstrækkelig erhvervstid til bølgeformdistortion og forkert digital repræsentation. Designere skal matche erhvervstid med indgangskildeimpedans og samplingrate for at opretholde nøjagtighed.

Aliasedannelse

Aliasedannelse er en samplingfejl, der opstår, når et signal samples under Nyquist-raten. Højfrekvente komponenter bliver "foldet" ind i lavere frekvenser, hvilket skaber falske signaler, der faktisk ikke var til stede i indgangen.

Dette er kritisk i virkelige systemer, fordi aliasedannelse ikke kan rettes efter konvertering. For eksempel, i lydsystemer skaber det uønskede toner, mens det i sensorsystemer skaber misvisende målinger. Anti-aliasing filtre er derfor nødvendige før ADC for at fjerne frekvenser over halvdelen af samplingraten.

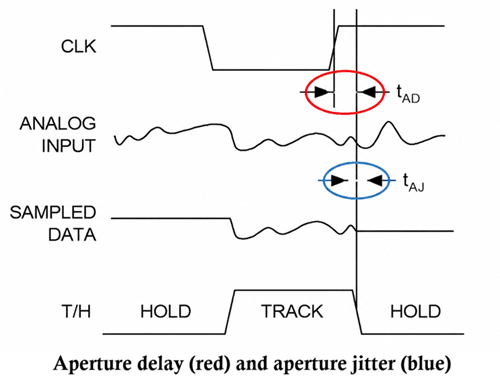

Apertureretardering

Apertureretardering er tidsforskellen mellem samplingklokskanten og det præcise øjeblik, hvor ADC fanger indgangssignalet.

I rigtige kredsløb bliver denne forsinkelse vigtig, når der måles hurtigændrende signaler. Selv små forsinkelser kan forårsage fasefejl mellem kanaler i multikanalsystemer, hvilket fører til unøjagtig timinganalyse i applikationer som oscilloskoper eller kommunikationsmodtagere.

Aperture Jitter

Aperture jitter henviser til tilfældige variationer i samplingøjeblikket. I modsætning til fast forsinkelse introducerer jitter usikkerhed i, hvornår sampling finder sted.

Det er især kritisk ved høje indgangsfrekvenser, fordi timingusikkerhed oversættes direkte til spændingsstøj. I RF og højhastigheds ADC'er kan aperture jitter betydeligt forringe SNR, hvilket begrænser opnåelig opløsning, selvom ADC'en har høj bitdybde.

Binær Kodning (Unipolar)

Binær kodning i unipolar ADC'er kortlægger kun positive indgangsspændinger til digitale værdier, typisk fra 0 til fuld skala.

Det anvendes bredt i enkeltforsyningssystemer som batteridrevne sensorer. Begrænsningen er, at negative signaler ikke kan repræsenteres direkte, hvilket kræver niveauforskyvning eller biasing.

Bipolar Indgang

En bipolar indgang tillader signaler at svinge over og under et referenced niveau (ofte jord eller midt-forsyning). Dette er essentielt i differentielle systemer som audio, instrumentation forstærkere og industrielle sensorer, fordi det bevarer både positive og negative bølgeforminformation uden forvrængning eller klipning.

Fælles Mode Undertrykkelse (CMR)

Common Mode Rejection beskriver, hvor godt et differentialsystem ignorerer identiske signaler, der optræder på begge indgange. I virkelige ADC-systemer er høj CMR vigtigt, fordi støj ofte trænger ind i begge signallinjer lige meget (f.eks. EMI). Et højt CMR-forhold sikrer, at kun det differentielle signal konverteres, hvilket forbedrer nøjagtigheden i støjende industrielle miljøer.

Krydssnak

Krydssnak er uønsket signalkobling mellem tilstødende kanaler i multi-kanal ADC/DAC-systemer. Det er vigtigt i tætte PCB-layouter, hvor højfrekvente signaler kan forstyrre nabo kanaler. Dette reducerer målenøjagtigheden i systemer som multi-sensor array, audiomixere og kommunikationsbasestationer.

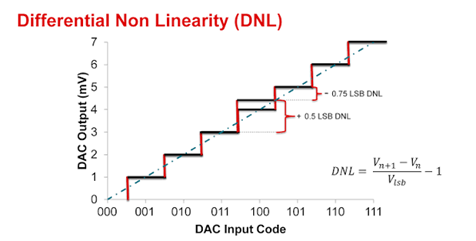

Differentiel Nonlinearitet (DNL)

DNL måler, hvor meget hvert ADC-trin afviger fra den ideelle 1 LSB forøgelse. I praktiske termer bestemmer det, om ADC-udgangen skifter glat eller har manglende koder. Høj DNL forårsager ujævn opløsning og kan skabe forvrængning i præcisionsmålingssystemer som digital instrumentation.

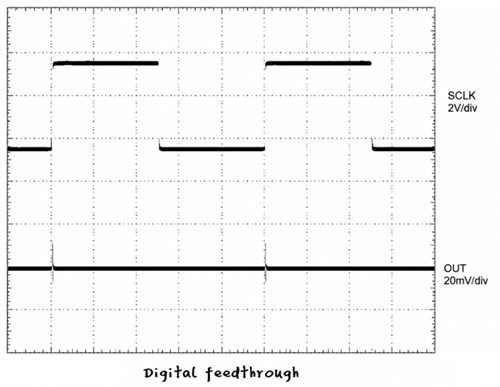

Digital Feedthrough

Digital feedthrough er støj, der optræder ved DAC-udgangen på grund af intern digital switching. Det er vigtigt i mixed-signal-systemer, fordi hurtige digitale overgange kan kobles ind i den analoge udgang, hvilket skaber spidser, der reducerer signalrensigheden, især i audio- og bølgeskabelsesystemer.

Dynamisk Område

Dynamisk område er forholdet mellem det mindste detekterbare signal og det største uforvrængede signal. Et højere dynamisk område giver et system mulighed for at måle svage signaler i nærværelse af stærke signaler, hvilket er kritisk i radar, medicinsk billedbehandling og audio behandling.

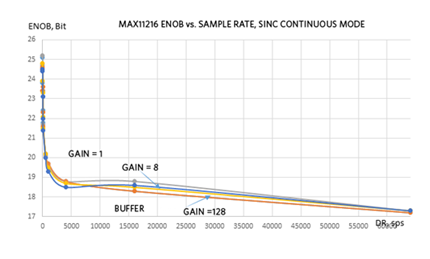

Effektivt Antal Bits (ENOB)

ENOB repræsenterer den reelle brugbare opløsning af en ADC efter at have taget højde for støj og forvrængning. Selvom en ADC er vurderet til 12 eller 16 bits, er den reelle ENOB ofte lavere på grund af termisk støj, jitter og nonlinearity. Dette gør ENOB til en mere praktisk præstationsindikator end nominelt opløsning.

Effektiv Værdi (RMS)

RMS (Root Mean Square) er den ækvivalente DC-værdi af et AC-signal, der repræsenterer dets effektindhold. Det anvendes i ADC/DAC-systemer til at evaluere signalstyrke i power electronics, audio og sensorsystemer.

Fuldt Effekt Båndbredde

Dette definerer den maksimale indgangsfrekvens, hvor ADC stadig kan behandle et fuldskala signal uden signifikant dæmpning. Kritisk i højfrekvente applikationer, fordi selvom samplingfrekvensen er høj, kan analoge front-end begrænsninger reducere brugbar båndbredde.

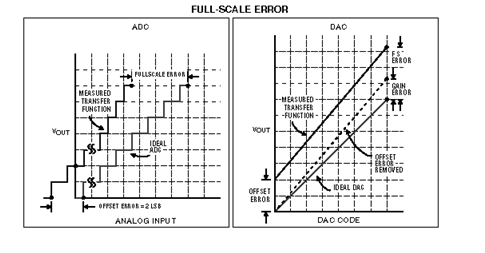

Fuldskala Fejl

Fuldskala fejl er afvigelsen mellem faktisk udgang og ideel maksimal udgang. Det påvirker direkte kalibreringsnøjagtigheden i målesystemer og skal korrigeres i præcisions ADC-applikationer.

Fuldskala Forstærkningsfejl

Dette er skaleringsfejlen på tværs af hele overføringsfunktionsområdet. Påvirker, hvor præcist inputspændingen kortlægges til digital udgang og korrigeres ofte ved hjælp af kalibreringskoefficienter.

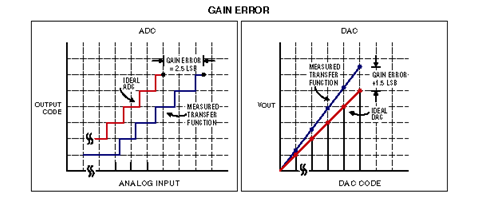

Forstærkningsfejl

Forstærkningsfejl måler afvigelse i hældning mellem faktisk og ideal overføringsfunktion. I virkelige systemer fører det til proportionelle målefejl på tværs af alle indgangsniveauer.

Forstærkningsfejl Drift

Forstærkningsfejl drift beskriver, hvordan forstærkning ændrer sig med temperaturen. Kritisk i industrielle miljøer, hvor temperaturvariation kan føre til langsigtet måleusikkerhed.

Forstærkningskonsistens

Forstærkningskonsistens sikrer, at flere ADC-kanaler producerer identisk forstærkningsadfærd. Det er væsentligt i multi-kanal systemer som fasearrays og multi-sensor måleplatforme.

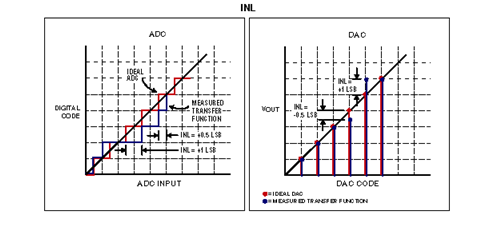

Integral Nonlinearitet (INL)

INL måler, hvor langt ADC-overføringsfunktionen afviger fra en ideel lige linje efter at have fjernet offset og forstærkningsfejl. Påvirker direkte nøjagtigheden og lineariteten, hvilket gør det til en af de vigtigste specifikationer i præcise ADC'er.

Intermodulationsforvrængning (IMD)

IMD opstår, når flere signaler blandes på grund af nonlinear adfærd og producerer uønskede frekvenskomponenter.

Mindst Signifikant Bit (LSB)

LSB er den mindste spændingsændring, der svarer til en én-trins ændring i digital udgang. Definerer opløsningsgranularitet og bestemmer, hvor fint en ADC kan skelne små signalvariationer.

Belastningssensing Udgang

Belastningssensing måler spænding eller strøm direkte ved belastningen i stedet for ved kilden. Dette forbedrer reguleringsnøjagtigheden i forsyningssystemer ved at kompensere for spændingsfald over ledninger.

MSB Overgang

Den mest kritiske switching-begivenhed i en DAC, hvor den mest signifikante bit ændrer tilstand, hvilket ofte forårsager udgangsfejl.

Mest Signifikant Bit (MSB)

Den højest vægtede bit i et binært tal, ansvarlig for den største bidrag til udgangsværdien.

Multiplikations DAC

En DAC, der bruger et eksternt analogt referencesignal, der giver mulighed for at skalere AC-signaler digitalt.

Nyquist Frekvens

Den højeste frekvens, der kan samples nøjagtigt uden aliasing, svarende til halvdelen af samplingfrekvensen.

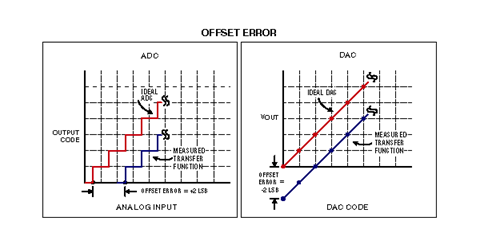

Offset-fejl

Offset-fejl repræsenterer afvigelse ved nul indgangsniveau sammenlignet med ideel outputadfærd.

Offset-fejl drift

Temperaturinduceret variation i offset-fejl over tid.

Oversampling

Sampling med en frekvens, der er betydeligt højere end Nyquist-frekvensen for at forbedre opløsning og reducere støj.

Fasejustering

Graden af tidsjustering mellem flere ADC-kanaler, der måler det samme signal.

Strømforsyningsafvisningsforhold (PSRR)

Evnen hos en konverter til at undertrykke outputvariation forårsaget af ændringer i forsyningsspænding.

Kvantisering fejl

Forskellen mellem faktisk analog indgang og dens nærmeste digitale repræsentation.

Forholdsmåling

En måleteknik, hvor reference spænding er proportional med indgangssignalet, hvilket forbedrer nøjagtigheden i variable systemer.

Opløsning

Antallet af bits, der bruges til at repræsentere analoge signaler digitalt. Højere opløsning forbedrer nøjagtigheden.

Samplingfrekvens

Antallet af prøver fanget per sekund af en ADC.

Signal-til-støj-forhold (SNR)

Forholdet mellem signaleffekt og støjeffekt i et system.

SINAD

En præstationsmetrik, der inkluderer både støj og forvrængning i forhold til hovedsignalet.

Slew-rate

Den maksimale hastighed, hvormed outputspænding kan ændre sig over tid.

Lille signalbåndbredde

Frekvensområdet, hvor konverteren fungerer lineært med lav amplitudesignaler.

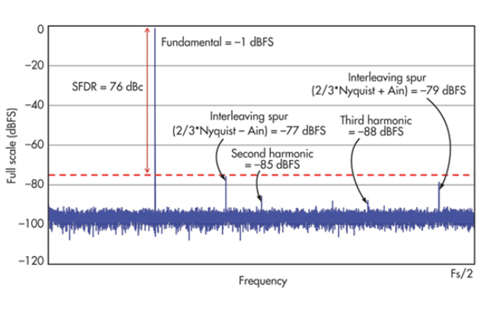

Spuriøst-frit dynamisk område (SFDR)

Forskellen mellem hovedsignalet og den største uønskede spektral komponent.

Spike (Glitch Energi)

Spike eller glitch-energi er uønsket transient output under DAC-switching. Det påvirker bølgeformsnøjagtigheden i præcise analoge outputsystemer.

Track-and-Hold kredsløb

Dette kredsløb samples et analogt signal og holder det stabilt under konvertering. ADC'er kræver stabil indgang under konverteringsprocessen.

Overgangsstøj

Overgangsstøj er usikkerhed, når ADC-output skifter mellem tilstødende koder. Bestemmer, hvor stabil digital output fremstår nær tærskelgrænser.

Total harmonisk forvrængning (THD)

THD måler harmonisk indhold genereret af ikke-lineær forvrængning.

Under-sampling

Under-sampling samples med vilje under Nyquist for højfrekvent signalanalyse. Bruges i RF-systemer med båndpas-signaler.

Unipolar indgang

Unipolar indgang refererer til signaler, der kun varierer inden for et polaritetsområde. Forenkler ADC-design, men begrænser signalrepræsentationsfleksibilitet.

Nul amplitudefejl

Dette er en anden form for offset-fejl i unipolære systemer, der repræsenterer afvigelse ved nul indgang. Påvirker primært lav-niveau signalnøjagtighed.

Almindelige misforståelser af ADC og DAC betingelser

• Opløsning vs Nøjagtighed forvirring - Opløsning refererer til antallet af bits i en konverter, mens nøjagtighed refererer til, hvor tæt output er på den sande analoge værdi. Høj opløsning garanterer ikke automatisk høj nøjagtighed, fordi støj, gevinstfejl, offset-fejl og ikke-linearitet stadig påvirker præstationen.

• SNR, SINAD, og THD misfortolkning - Signal-til-støj-forhold (SNR) overvejer kun støj, mens SINAD inkluderer både støj og forvrængning. Total harmonisk forvrængning (THD) måler kun harmonisk forvrængning. At behandle disse som identiske fører til forkert vurdering af signal kvalitet.

• ENOB vs ADC bit opløsning - Effektiv antal bits (ENOB) repræsenterer reel anvendelig opløsning under støj- og forvrængningsforhold, mens ADC bitopløsning er den teoretiske maksimale. At antage, at begge er lig med hinanden, kan resultere i forkerte systempræstationsforventninger.

• Samplingfrekvens vs Båndbredde - Samplingfrekvens definerer, hvor ofte prøver tages, mens båndbredde definerer området af frekvenser, der kan behandles nøjagtigt. At ignorere Nyquist-kravet kan føre til aliasing og signalforvrængning.

• INL vs DNL fejl - Differentiel ikke-linearitet (DNL) påvirker trin størrelse ensartethed mellem tilstødende koder, mens integral ikke-linearitet (INL) måler den samlede afvigelse fra den ideelle overførselskurve. At behandle dem som ens kan føre til forkert evaluering af linearitet.

• Ignorere effekten af støj og forvrængning i den virkelige verden - Mange brugere antager ideel konverteradfærd, men virkelige ADC'er og DAC'er påvirkes af termisk støj, kvantisering støj, jitter og ikke-lineær forvrængning, som har en betydelig indflydelse på præstationen.

• Ideel vs Praktisk præstation - Datasheet-værdier repræsenterer ofte ideelle eller testspecifikke forhold. I virkelige applikationer varierer præstationen afhængigt af temperatur, frekvens, belastningsforhold og kredsløbsdesign.

Konklusion

De ovennævnte begreber definerer, hvor præcist et system kan indfange, konvertere og reproducere signaler under reelle driftsforhold. At mestre ADC- og DAC-termer forbedrer direkte ingeniørmæssig præcision, systemstabilitet og designeffektivitet. Det gør det også muligt for ingeniører at evaluere komponenter mere kritisk, optimere signalintegritet og sikre, at den reelle ydeevne stemmer overens med designforventningerne.

Ofte stillede spørgsmål [FAQ]

1. Hvordan påvirker aperture jitter specifikt højfrekvent ADC-ydeevne, og hvorfor er det vigtigere end aperture forsinkelse i RF-applikationer?

Aperture jitter introducerer tidsusikkerhed i samplingstidspunktet, hvilket direkte omdannes til spændingsstøj ved høje indgangsfrekvenser. I RF- og højhastighedssystemer reducerer selv lille jitter SNR betydeligt, hvilket gør det vigtigere end fast aperture forsinkelse.

2. Hvorfor falder ENOB, når indgangsfrekvensen stiger, selvom ADC-opløsningen forbliver den samme?

ENOB falder, fordi støj og distortion øges med højere indgangsfrekvenser. Effekter som jitter, nonlinearity og båndbredden begrænsninger reducerer de effektive anvendelige bits, selvom den fysiske opløsning er uændret.

3. Hvordan påvirker differential nonlinearity (DNL) manglende koder i ADC-konvertering?

Hvis DNL overstiger ±1 LSB, kan det forårsage manglende outputkoder, hvor visse digitale værdier aldrig dukker op. Dette reducerer direkte lineariteten og kan forårsage diskontinuiteter i signalrepræsentationen.

4. Hvorfor betragtes SINAD som en mere realistisk præstationsmetrik end SNR i virkelige systemer?

SINAD omfatter både støj og harmonisk distortion, mens SNR kun overvejer støj. Da virkelige systemer altid inkluderer distortion, giver SINAD en mere nøjagtig repræsentation af den faktiske signal kvalitet.

5. Hvordan forbedrer oversampling ADC-ydeevne ud over at øge opløsningen?

Oversampling spreder kvantisationsstøj over en bredere båndbredde, hvilket giver mulighed for digital filtrering til at reducere in-band støj. Dette forbedrer den effektive opløsning og den samlede signal-til-støj ydeevne.

6. Hvad er forholdet mellem fuld effekt båndbredde og slew rate begrænsninger i ADC-indgangssignaler?

Fuld effekt båndbredde er begrænset af, hvor hurtigt indgangen kan ændre sig uden distortion. Hvis slew rate overstiger ADC'ens sporingskapacitet, opstår der signal distortion, selv inden for båndbreddegrænser.
