Hvad Apple M1 Ultra er

Apple M1 Ultra er et højtydende system-on-chip udviklet af Apple til professionelle desktop-computere. Det kombinerer to M1 Max-dies ved hjælp af UltraFusion-teknologi, hvilket gør det muligt for dem at arbejde som en samlet processor.

Dette design giver M1 Ultra flere CPU-kerner, GPU-kerner, hukommelseskapacitet, hukommelsesbåndbredde og AI-behandlingsressourcer end M1 Max. Det er bygget til krævende arbejdsbelastninger såsom videoredigering, 3D-rendering, softwareudvikling, videnskabelig beregning og maskinlæring.

Udfordringen ved at bygge større chips

I mange år har halvlederfirmaer forbedret procesorydeevnen ved at gøre chips større og tilføje flere transistorer til et enkelt stykke silicium, kendt som en monolitisk die. Efterhånden som fremstillingsteknologien avancerede, gjorde denne tilgang det muligt for processorer at inkludere flere CPU-kerner, større caches, flere grafikressourcer og yderligere specialiserede behandlingsmotorer.

Imidlertid skaber kontinuerligt stigende chipstørrelse flere udfordringer:

• Lavere produktionsudbytte – Større chips har større sandsynlighed for at indeholde fejl, fordi selv en lille fejl på siliciumskiven kan gøre hele chippen ubrugelig.

• Højere produktionsomkostninger – Efterhånden som dies størrelsen øges, kan færre chips produceres fra hver skive, og lavere udbytte øger yderligere produktionsomkostningerne.

• Større strømkrav – Flere transistorer kræver mere elektrisk strøm, hvilket gør strømforsyning over chippen stadig mere kompleks.

• Mere varmeproduktion – Større og tættere chips producerer mere varme, hvilket skaber yderligere kølings- og temperaturstyringsudfordringer.

• Fysiske skaleringsgrænser – Halvlederfremstillingsteknologier står over for praktiske grænser, der gør det stadig sværere at fortsætte med at udvide de monolitiske dies størrelser.

For at overvinde disse udfordringer bevæger mange chipproducenter sig mod multi-die eller chiplet-baserede arkitekturer. I stedet for at bygge en ekstremt stor chip, forbindes flere mindre dies ved hjælp af højhastigheds interconnect-teknologier og pakkes sammen som en enkelt processor. Denne tilgang forbedrer fremstillingseffektiviteten, reducerer omkostningerne, øger designfleksibiliteten og gør det muligt for ydeevnen at skalere ud over de praktiske grænser for en enkelt monolitisk die.

I stedet for at skabe en massiv chip, forbandt Apple to M1 Max-dies ved hjælp af UltraFusion for at opnå højere ydeevne mere effektivt.

UltraFusion interconnect-teknologi

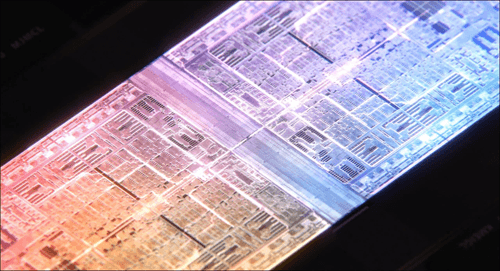

Billedet viser Apple M1 Ultra lavet af to M1 Max-dies. Venstre og højre side er de to dies, mens det brede midterområde viser, hvor UltraFusion forbinder dem.

UltraFusion gør det muligt for de to die at fungere som én processor i stedet for to separate chips. Det bruger mere end 10.000 signalforbindelser og leverer op til 2,5 TB/s båndbredde. Dette lader data bevæge sig hurtigt mellem CPU'en, GPU'en, hukommelseskontrollerne og andre dele af chippen.

Fordi forbindelsen er meget hurtig og har lav forsinkelse, kan de to die kommunikere næsten som én stor silicondel. Dette hjælper Apple med at øge ydeevnen uden at lave en ekstremt stor chip.

UltraFusion er også enkelt for software. macOS og apps ser M1 Ultra som én processor, så det meste software kan bruge dens ekstra kraft uden store ændringer.

Emballage Teknologier Bag Designet

M1 Ultra viser, hvordan avanceret halvlederemballage nu er en del af processorens ydeevne, ikke kun chipbeskyttelse. Tidligere beskyttede emballagen hovedsageligt silicondie og forbinde den til kredsløbspladen. I dag hjælper emballagen også med, at flere die kommunikerer hurtigt inden for én processorpakke.

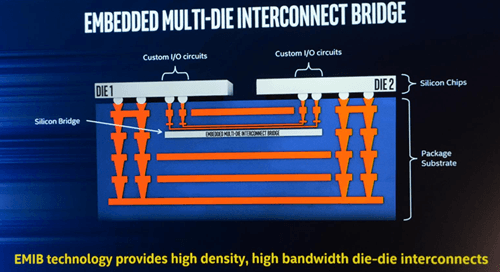

Selvom Apple ikke har delt hver teknisk detalje af UltraFusion, diskuteres det ofte sammen med avancerede emballagekoncepter som silicon interposers, 2.5D emballage, TSMC InFO_LSI og interconnect-tilgange, der ligner Intel EMIB. Billedet viser EMIB som et eksempel på denne idé. Det bruger en lille silikonebro inde i pakkeunderlaget til at forbinde to separate die med høj densitet, høj båndbredde signalveje.

Dette betyder ikke, at billedet viser Apple UltraFusion direkte. I stedet hjælper det med at forklare det samme overordnede emballagemål: at forbinde separate silicon die, så data kan bevæge sig mellem dem med høj båndbredde, lav forsinkelse og stærk signal kvalitet. Disse emballagemetoder tillader CPU-kerner, GPU-kerner, hukommelsessystemer og andre behandlingsblokke på forskellige die at arbejde sammen effektivt.

Den største fordel er, at chipproducenter kan bygge kraftfulde multi-die processorer, der opfører sig meget som én stor chip. M1 Ultra er et praktisk eksempel på denne retning, der bruger avanceret emballage og die-til-die kommunikation til at levere høj ydeevne uden at stole på én ekstremt stor monolitisk die.

M1 Ultra Arkitekturoversigt

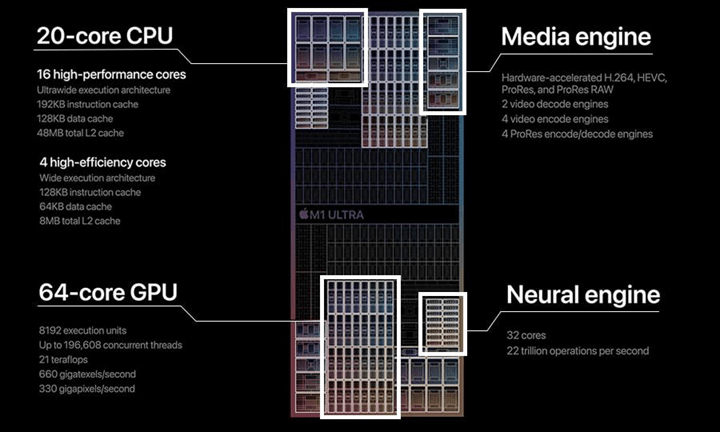

Billedet ovenfor viser de vigtigste funktionelle blokke inde i Apple M1 Ultra-processoren. I stedet for bare at være en traditionel CPU, er M1 Ultra et komplet system-på-chip (SoC), der integrerer flere specialiserede behandlingsmotorer i én pakke. Hver blok er designet til en specifik type arbejdsbyrde, hvilket gør det muligt for chippen at levere høj ydeevne samtidig med at opretholde energieffektivitet.

CPU Komplex

CPU-blokken indeholder 20 behandlingskerner, der består af 16 højtydende kerner og 4 høj-effektive kerner. Ydeevnekernerne håndterer krævende opgaver såsom softwarekompilering, video rendering, videnskabelige beregninger og professionelle applikationer. Effektivitetkernerne styrer baggrundsprocesser og mindre krævende arbejdsbyrder, mens de bruger mindre strøm. Denne hybride arkitektur gør det muligt for processoren at balancere ydeevne og energieffektivitet afhængigt af arbejdsbyrden.

GPU Komplex

GPU'en er den største blok i M1 Ultra-arkitekturen og indeholder op til 64 grafiske behandlingskerner. I modsætning til CPU'en, som er optimeret til sekventielle operationer, er GPU'en designet til meget parallel behandling. Den accelererer grafikrendering, visuelle effekter, 3D-modellering, gaming, videobehandling og maskinlæringsopgaver. Det store antal udførelsesenheder tillader tusindvis af beregninger at blive udført samtidigt, hvilket forbedrer ydeevnen i grafikintensive applikationer betydeligt.

Neural Engine

Neural Engine er en dedikeret kunstig intelligens-accelerator placeret nær GPU-sektionen. Den indeholder 32 specialiserede kerner, der er designet specifikt til maskinlæringsoperationer. Opgaver som billedgenkendelse, taleprocesering, naturlig sprogbehandling og AI-inferens kan udføres hurtigere og mere effektivt end på en generel CPU. Ved at overføre AI-arbejdsbyrder til dedikeret hardware forbedrer systemet både ydeevne og energieffektivitet.

Media Engine

Media Engine er en specialiseret hardwareblok designet til videoenkodning og -dekodning. I stedet for at stole på CPU'en eller GPU'en til at behandle videostrømme, håndterer dedikerede kredsløb formater som H.264, HEVC, ProRes og ProRes RAW. Dette reducerer i høj grad behandlingsoverhead og gør det muligt for professionel videoredigeringssoftware at arbejde med højopløsningsindhold mere glat. M1 Ultra inkluderer flere encode- og decode-motorer, der gør det muligt for samtidig behandling af flere høj kvalitet videostrømme.

Unified Memory og Hukommelseskontrollere

Selvom det ikke er specifikt mærket i billedet, inkluderer M1 Ultra hukommelseskontrollere, der forbinder alle behandlingsblokke til Apples sammenlagte hukommelsesarkitektur. I modsætning til traditionelle systemer, der adskiller CPU-hukommelse og GPU-hukommelse, gør M1 Ultra det muligt for CPU, GPU, Neural Engine og Media Engine at få adgang til den samme hukommelsespulje. Dette reducerer datadubletering, sænker latenstid og forbedrer den samlede systemeffektivitet ved håndtering af store datasæt og professionelle arbejdsbelastninger.

Integreret Systemdesign

Den vigtigste fordel ved M1 Ultra-arkitekturen er, at alle større computerressourcer er integreret i en enkelt chippakke. CPU'en håndterer generel computing, GPU'en accelererer grafik og parallel behandling, Neural Engine udfører AI-opgaver, og Media Engine håndterer videoarbejdsbelastninger. Kombineret med samlet hukommelse og UltraFusion-teknologi arbejder disse komponenter sammen for at levere workstation-klasse ydeevne til indholdsoprettelse, softwareudvikling, ingeniørarbejde, videnskabelig computing og maskinlæring applikationer.

Nøglefunktioner og fordele ved M1 Ultra

M1 Ultra tilbyder flere vigtige fordele for professionel computing.

Høj Båndbredde og Lav Latens

M1 Ultra flytter data hurtigt mellem CPU, GPU, hukommelseskontrollere og specialiserede enheder. UltraFusion hjælper med at reducere forsinkelse, hvilket gør det muligt for de to chips og interne blokke at arbejde effektivt sammen under tunge arbejdsbelastninger.

Termisk og Energi Effektivitet

M1 Ultra leverer høj ydeevne, mens den bruger energi effektivt. Dens optimerede arkitektur og dedikerede hardwareenheder hjælper med at reducere varme, hvilket gør den velegnet til lange professionelle arbejdsbelastninger uden at kræve ekstrem afkøling.

macOS og Softwareintegration

Fordi Apple kontrollerer både hardware og macOS, fungerer M1 Ultra glat med systemsoftware og professionelle applikationer. macOS ser det som en processor, så de fleste apps kan bruge dens ressourcer uden større ændringer.

Ydeevne til Professionelle Arbejdsbelastninger

M1 Ultra er bygget til krævende opgaver som videoredigering, 3D-rendering, softwareudvikling, maskinlæring og videnskabelig computing. Dens CPU, GPU, Neural Engine, Media Engine og samlet hukommelse arbejder sammen for at forbedre hastighed og effektivitet.

M1 Ultra vs M1 Max

M1 Ultra vs Traditionelle Stationære Processorer

Som nævnt ovenfor bruger M1 Ultra et højt integreret design, hvor hovedcomputerdelene arbejder sammen inden for én chippakke. Dette adskiller sig fra mange traditionelle stationære systemer, som normalt er afhængige af separate komponenter såsom en CPU, GPU, RAM og chipset. På grund af dette design kan M1 Ultra flytte data mere effektivt mellem sine behandlingsblokke. Dens samlede hukommelse hjælper også med at reducere unødvendig datakopiering mellem CPU og GPU, hvilket forbedrer hastighed og energieffektivitet i professionelle arbejdsbelastninger.

Traditionelle stationære processorer har stadig fordele. De tilbyder normalt bedre opgraderingsmuligheder, fordi CPU, GPU, hukommelse og lager ofte kan udskiftes separat. I sammenligning fokuserer M1 Ultra mere på systemniveau effektivitet, kompakt integration og stærk ydeevne pr. watt.

Ofte Stillede Spørgsmål [FAQ]

1. Hvorfor valgte Apple et multi-die design til M1 Ultra i stedet for at bygge en større monolitisk chip?

Et større monolitisk chip bliver dyrere og sværere at fremstille, fordi fejl er mere tilbøjelige til at opstå. Ved at forbinde to mindre M1 Max dies med UltraFusion har Apple øget ydeevnen, samtidig med at produktionseffektiviteten og skalerbarheden er blevet forbedret.

2. Hvordan adskiller UltraFusion sig fra et traditionelt multi-CPU eller dual-socket system?

Traditionelle multi-CPU systemer kræver ofte software til at styre separate processorer. UltraFusion gør det muligt for de to dies at fremstå som en enkelt processor, hvilket reducerer softwarekompleksiteten og muliggør hurtigere kommunikation mellem beregningsressourcer.

3. Hvorfor er die-to-die båndbredde vigtig i moderne højtydende processorer?

Høj die-to-die båndbredde giver mulighed for, at store mængder data hurtigt kan bevæge sig mellem behandlingsblokke. Dette hjælper med at forhindre kommunikationsflaskehalse og forbedrer ydeevnen i arbejdsbelastninger som videoredigering, 3D rendering og AI behandling.

4. Hvordan forbedrer unified memory effektiviteten sammenlignet med separat CPU- og GPU-hukommelse?

Unified memory giver CPU, GPU og andre behandlingsmotorer mulighed for at tilgå den samme hukommelsespulje. Dette reducerer datadublikation, sænker latensen og forbedrer ydeevnen, når man arbejder med store datasæt.

5. Hvilken rolle spiller avanceret pakning i processorens ydeevne?

Avanceret pakning er ikke længere bare et fysisk hus til chippen. Det giver høj-densitets forbindelser mellem dies, hvilket hjælper med at opretholde høj båndbredde, lav latenstid og effektiv kommunikation inden for komplekse processorer.

6. Hvorfor er lav kommunikationslatenstid vigtig i en multi-die processor?

Lav latenstid reducerer den tid, der kræves for data at bevæge sig mellem dies. Dette giver forskellige behandlingsenheder mulighed for at koordinere mere effektivt og hjælper processoren med at opføre sig mere som en enkelt integreret chip.

7. Hvordan balancerer M1 Ultra ydeevne og energieffektivitet?

Processoren kombinerer højtydende CPU- og GPU-kerner med specialiseret hardware som Neural Engine og Media Engine. Disse dedikerede acceleratorer udfører specifikke opgaver mere effektivt end generelle behandlingskerner.
