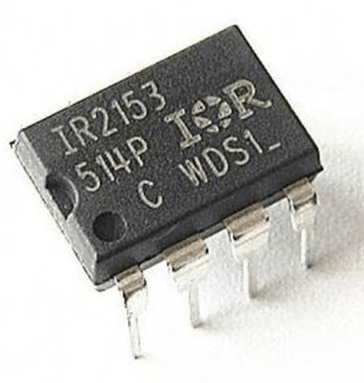

IR2153 Gate Driver IC Beskrevet: Datablad, Kredsløb, og Designguide

IR2153 er et højspændings halvbro gate driver IC med en indbygget oscillator designet til at kontrollere MOSFETs i skiftende effektapplikationer. I modsætning til mange gate driver IC'er, der kræver en ekstern PWM-controller, kan IR2153 generere sine egne skiftesignaler ved kun at bruge en tidsmodstand og en kondensator, hvilket gør kredsløbsdesign enklere og reducerer antallet af komponenter. Det er i stand til at drive både højtydende og lavtydende N-kanal MOSFETs, samtidig med at det tilbyder vigtige funktioner som fast dødtid, undervoltsbeskyttelse, bootstrap højtydende drivning og støjimmunitet.

Katalog

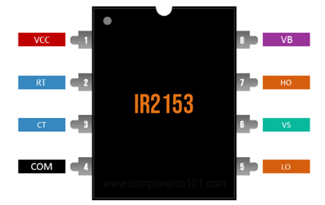

Pinout og Pin funktioner

Pin Nr.	Pin Navn	Funktion
1	VCC	Positiv forsynings spændingsindgang for IC'en. Det forsyner den interne oscillator, logik kredsløb, og gate drivere. Typisk forbundet til en DC-forsyning inden for det anbefalede driftsområde.
2	RT	Tidsmodstand pin. En ekstern modstand tilsluttet RT arbejder med CT-kondensatoren for at fastsætte oscillatorfrekvensen.
3	CT	Tidskondensator pin. En ekstern kondensator tilsluttet CT bestemmer oscillatorfrekvensen sammen med RT-modstanden.
4	COM	Fælles jord reference for IC'en. Denne pin fungerer som tilbageførselsvej for lavtydende driver og intern kontrolkredsløb.
5	LO	Lavtydende gate driver output. Det driver gate'en på lavtydende MOSFET refereret til COM.
6	VS	Højtydende flydende forsyningsretur. Forbundet til kilden af højtydende MOSFET og fungerer som referencepunkt for højtydende driver.
7	HO	Højtydende gate driver output. Det driver gate'en på højtydende MOSFET ved hjælp af den flydende højtydende forsyning.
8	VB	Højtydende flydende forsyningsspænding. Forbundet til bootstrap-kredsløbet og giver strøm til den højtydende driversektion.

Funktioner af IR2153

• Integreret 600 V Halv-Bro Gate Driver - Understøtter højspændings halvbro applikationer og kan drive både højtydende og lavtydende N-kanal MOSFETs.

• Indbygget Oscillator - Kræver kun en ekstern modstand (RT) og kondensator (CT) for at generere skiftefrekvensen, hvilket reducerer komponentantal.

• 15.6 V VCC Zener Clamp - Inkluderer en intern zener clamp, der hjælper med at beskytte IC'en mod overdreven forsyningsspænding.

• Mikrokraft Opstartskredsløb - Forbruger meget lidt strøm under opstart, hvilket forbedrer effektiviteten og forenkler designet af strømforsyningen.

• Fast Dødtid Kontrol - Giver en typisk dødtid på 1.2 μs for at forhindre samtidig ledning af kraft MOSFETs.

• Aflåsningsfunktion - Tillader oscillator- og driverudgange at blive deaktiveret gennem CT-pinen til beskyttelses- eller kontrolformål.

• Undervoltage Lockout (UVLO) - Overvåger forsyningsspændingen og deaktiverer udgangene, når spændingen er for lav til sikker drift.

• Low dV/dt Gate Driver Design - Forbedrer støjmæssig modstandsdygtighed og hjælper med at forhindre falsk udløsning i højvolts-switching miljøer.

• Bootstrap High-Side Driver - Bruger en bootstrap-kondensator til at drive den flydende high-side gate-driver uden behov for en isoleret forsyning.

• ESD Protection - Giver beskyttelse mod elektrostatisk udladning på alle ben for at forbedre enhedens pålidelighed under håndtering og samling.

Teknisk specifikation

Parameter	Værdi
High-Side Offset Spænding	Op til 600 V
High-Side Flydende Forsyningsspænding (VB)	Op til 625 V
Forsyningsspænding (VCC)	10 V til 15,6 V (klampet)
Duty Cycle	50%
Dødtid (Typisk)	1,2 μs
Stigningstid (Tr)	80 ns
Faldtid (Tf)	40 ns
VCC Klamp Spænding	15,6 V
Forsyningsstrøm (Typisk)	5 mA
RT Pin Strøm	±5 mA Max
Tilladt dVS/dt	±50 V/ns
Junction Temperatur Interval	-40°C til +125°C
Opbevaringstemperatur Interval	-55°C til +150°C
Maksimal Junction Temperatur	150°C
PakkeMuligheder	8-Pin PDIP, 8-Pin SOIC

Alternativer og tilsvarende IC'er

IC Model	Maks Bootstrap Spænding	Typisk Forsyningsspænding	Dødtidskontrol
IR21531	600 V	10 V – 20 V	Fast
IR2101	600 V	10 V – 20 V	Ekstern
IR2104	600 V	10 V – 20 V	Intern
IRS2003	600 V	10 V – 20 V	Intern
IRS2153D	600 V	10 V – 20 V	Fast
L6384E	600 V	10,5 V – 20 V	Ekstern
FAN7382	600 V	10 V – 20 V	Ekstern

Hvordan fungerer IR2153 internt?

IR2153 integrerer en oscillator, kontrol logik, dødtidsgenerator, niveauomformer og gate-drivere i en enkelt IC. Drift begynder ved RT og CT benene, hvor en ekstern modstand og kondensator sætter oscillatorfrekvensen. Den interne oscillator genererer vekslende switching-signaler, der kontrollerer high-side og low-side udgange.

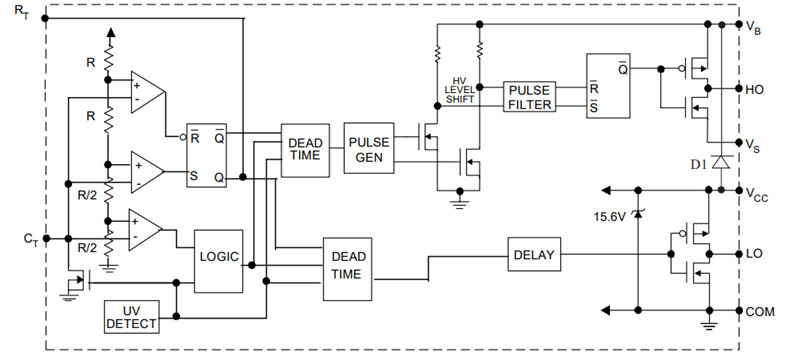

IR2153 Funktionsblokdiagram

Disse signaler passerer gennem logikken og dødtidskredsløbene, som sikrer, at de to MOSFET'er ikke aktiveres samtidig. Den indbyggede dødtid hjælper med at forhindre shoot-through-strøm og forbedrer switching-pålidelighed. En undervoltage lockout-kreds overvåger også forsyningsspændingen og deaktiverer udgangene, hvis spændingen bliver for lav.

For high-side kanalen overføres signalet gennem en høj spænding niveauomformer til den flydende driversektion. High-side-driveren bruger VB og VS benene sammen med en bootstrap-kondensator til at generere gate-drive spændingen, der kræves ved HO udgangen. Low-side-driveren opererer direkte fra VCC-forsyningen og kontrollerer LO-udgangen.

Ved at kombinere disse funktioner i en enhed kan IR2153 generere komplementære high-side og low-side gate-drive-signaler med minimale eksterne komponenter, hvilket gør den nyttig til halvbro strømforsyninger, elektroniske ballaster og inverter kredsløb.

Hvordan man bruger IR2153 Gate Driver IC

Denne typiske forbindelse nedenfor viser IR2153 konfigureret som en selvoscillerende halvbrodriver. RT-modstanderen og CT-kondensatoren, der er tilsluttet tidsstik, bestemmer skiftefrekvensen for den interne oscillator. Ved at vælge forskellige RT- og CT-værdier kan du justere driftsfrekvensen, så den passer til kravene til strømforsyningen, inverteren eller den elektroniske ballastkreds.

HO- og LO-udgangene driver gate på high-side og low-side MOSFET'er gennem gate-modstande. Disse to MOSFET'er skifter skiftevis, hvilket skaber en halvbro-udgang ved midpoint mellem dem. Skifteværksformen bliver derefter koblet til lasten gennem output-netværket, som kan inkludere kondensatorer, induktorer eller transformatorer afhængigt af applikationen.

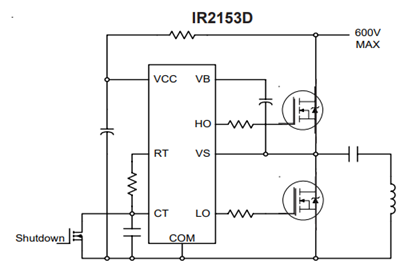

IR2153 Gate Driver IC Typisk Forbindelse

VB- og VS-stifterne danner bootstrap-kredsløbet, der kræves for high-side gate-drev. En bootstrap-kondensator tilsluttet mellem VB og VS lagrer ladning, når low-side MOSFET'en er tændt. Denne lagrede energi tillader HO-udgangen at drive high-side MOSFET-gaten over kilde-spændingen under high-side skift.

VCC-stiften leverer strøm til IC'en og gate-driverne, mens COM fungerer som jordreference. Den kondensator, der er tilsluttet over VCC og COM, fungerer som en bypass-kondensator, der hjælper med at stabilisere forsyningsspændingen og reducere skiftstøj.

En nedluknings-transistor er også vist tilsluttet tidsnetværket. Når den aktiveres, aflader den CT-kondensatoren, stopper oscillatorenen og deaktiverer skifteoperationen. Denne funktion kan bruges til beskyttelse, aktiver/ deaktiver kontrol eller fejl-nedlukningsfunktioner.

Bred Anvendelse

• Halvbro SMPS Strømforsyninger

• Resonante Strømkonvertere

• DC-AC Invertere

• Induktionsopvarmningssystemer

• LED Driver Kredsløb

• Batteriopladningssystemer

• Motorstyringskontrollere

• Højfrekvente Skiftende Strømforsyninger

• AC-DC Strømkonvertere

• Solenergi Invertere

• Uafbrudte Strømforsyninger (UPS) m.m.

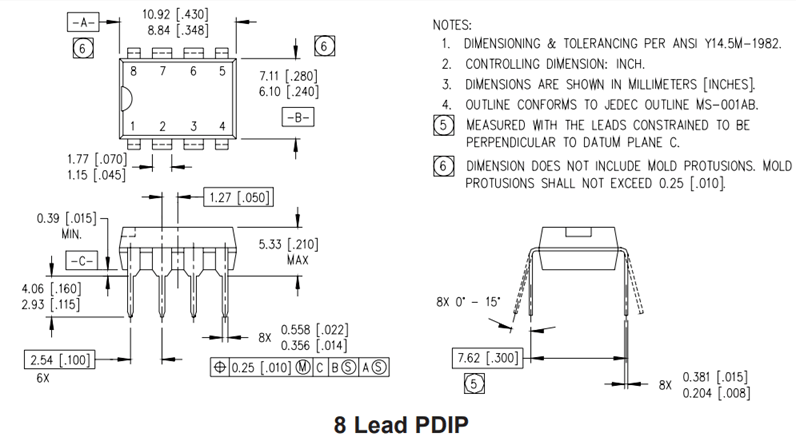

Mekaniske Dimensioner

Producent

IR2153 blev oprindeligt udviklet af International Rectifier (IR), en velkendt producent af krafthalvledere, gate driver IC'er, MOSFET'er og IGBTs. Efter at International Rectifier blev opkøbt af Infineon Technologies, blev IR2153-familien en del af Infineons produktportefølje til strømstyring og gate driver. Infineon har stærke produktionskapaciteter indenfor høj spænding halvledere, avanceret kvalitetskontrol og langvarig produktstøtte, hvilket gør dem i stand til fortsat at producere pålidelige IR2153 og relaterede halvbro driver IC'er til elektroniske ballaster, SMPS-kredsløb, invertere og andre strømakvangeringsapplikationer.

Ofte Stillede Spørgsmål [FAQ]

1. Hvorfor bruger IR2153 et bootstrap-kredsløb i stedet for en separat high-side strømforsyning?

Bootstrap-kredsløbet tillader IR2153 at drive high-side MOSFET'en uden at kræve en isoleret strømforsyning. Dette reducerer omkostningerne, sparer pladser på printkortet og forenkler kredsløbsdesignet.

2. Hvad sker der, hvis bootstrap-kondensatoren er for lille?

En kondensator, der er for lille, kan muligvis ikke lagre nok ladning til fuldt at drive high-side MOSFET'en. Dette kan føre til ufuldstændig skiftning, øget varmeproduktion og reduceret effektivitet.

3. Kan IR2153 også drive IGBTs såvel som MOSFETs?

Ja. IR2153 kan drive både MOSFET'er og IGBTs, så længe gate-spændingen, skiftefrekvensen og gate-ladningskravene er inden for enhedens kapaciteter.

4. Hvorfor er død tid vigtig i halvbro kredsløb?

Død tid forhindrer, at high-side og low-side skiftende enheder tænder samtidig. Uden det kunne der opstå en "shoot-through" strøm, der potentielt kunne beskadige strømtrinnet.

5. Hvordan forenkler IR2153 designet af strømforsyninger?

Den indbyggede oscillator eliminerer behovet for en ekstern PWM-controller i mange applikationer. Designere har kun brug for en RT-modstand og CT-kondensator for at etablere skiftefrekvensen.

6. Kan skiftefrekvensen af IR2153 justeres under drift?

Ja. Da frekvensen bestemmes af RT og CT tidsnetværket, tillader ændring af disse værdier eller brug af en variabel modstand operativfrekvensen at blive justeret.

7. Hvad er fordelen ved at bruge en high-side og low-side driver i en enkelt IC?

At integrere begge drivere i en enkelt pakke reducerer komponentantal, forenkler PCB-layout, forbedrer timingkoordinering og sænker de samlede systemomkostninger.

8. Hvilke faktorer begrænser den maksimale driftsfrekvens for IR2153?

Den praktiske frekvensgrænse afhænger af MOSFET gate-ladning, skifte tab, bootstrap kondensatorens ydelse, død tidskrav og termiske overvejelser.

9. Kan IR2153 bruges i fuld-bridge inverterdesigns?

Ja. To IR2153-enheder kan bruges sammen til at styre en fuld-bridge inverter, hvilket muliggør højere effektudgang og større designfleksibilitet.

10. Hvad er de mest almindelige årsager til IR2153-kredsløbsfejl?

Almindelige årsager inkluderer forkert størrelse på bootstrap-kondensator, utilstrækkelig gate-drevdesign, dårligt PCB-layout, utilstrækkelig strømforsyningsafkobling, overdrevne spændingsspidser og drift uden for enhedens spændings- eller temperaturgrænser.
