Sådan vælger du den rigtige spændingsregulator PMIC til dit design

At vælge den rigtige spændingsregulator PMIC er et vigtigt skridt i designet af pålidelige og effektive elektroniske systemer. En PMIC (Power Management Integrated Circuit) hjælper med at regulere og distribuere strøm ved at opretholde stabile udgangsspændinger selv når indgangsspændingen eller belastningsforholdene ændrer sig. Spændingsregulator PMIC'er kan indeholde forskellige typer regulatorer, herunder lineære regulatorer såsom LDO'er og skiftende regulatorer såsom buck-, boost- og buck-boost-omformere. De følgende sektioner vil gennemgå de vigtigste faktorer, der bør vurderes, før du vælger en PMIC til dit design.

Katalog

Forstå dit systems strømkrav

Hver elektronisk enhed har unikke behov for spænding, strøm og strømdistribution, der direkte påvirker valget af PMIC. Ved tidligt at identificere de elektriske krav til dit design kan du indsnævre de egnede PMIC-muligheder og undgå dyre redesign senere.

Indgangsspændingsområde

Indgangsspændingsområdet definerer den minimums- og maksimumsspænding, der vil blive leveret til enheden. Strømkilden kan komme fra et batteri, USB-forbindelse, AC-DC strømforsyning, bilsystem eller en anden reguleret kilde. Den valgte PMIC skal understøtte hele drifts spændingsområdet, inklusive eventuelle spændingsændringer, der måtte opstå under normal drift. Hvis indgangsspændingen falder uden for PMIC'ens understøttede område, kan systemet blive ustabilt eller fejle i at fungere korrekt.

Krævede udgangsspændinger

Forskellige komponenter inden for et system kræver ofte forskellige driftsspændinger. For eksempel kan en mikrocontroller kræve 3,3V, hukommelses-enheder kan kræve 1,8V, og sensorer kan fungere ved 5V. Før du vælger en PMIC, er det vigtigt at identificere alle krævede udgangsspændinger og bestemme, om PMIC'en kan generere dem direkte. Mange PMIC'er giver flere udgangskanaler med konfigurerbare spændingsindstillinger, hvilket gør det muligt for en enkelt enhed at forsyne flere kredsløbsblokke samtidig. At matche PMIC'ens udgangskapaciteter med systemets spændingskrav hjælper med at forenkle designet og reducere antallet af komponenter.

Udgangsstrømkrav

Ud over spændingskravene skal hver strømskinne kunne levere tilstrækkelig strøm til tilkoblede komponenter. Strømkravet fra processorer, trådløse moduler, displays, motorer og andre belastninger kan variere betydeligt afhængigt af driftsforholdene. Ved valg af en PMIC skal du beregne den maksimale strøm, der kræves af hver strømskinne, og inkludere en passende sikkerhedsmargin for opstarts-stød og fremtidig udvidelse. En PMIC, der ikke kan levere tilstrækkelig strøm, kan opleve spændingsfald, overophedning, nedsat effektivitet eller uventede nedlukninger under spidsbelastningsforhold.

Antal nødvendige strømskinner

Mange moderne elektroniske systemer kræver flere strømforsyninger for at understøtte forskellige komponenter og driftsvolt. For eksempel kan et processorbaseret design have brug for separate strømforsyninger til CPU-kernen, hukommelse, input/output-kredsløb og analoge sektioner. At forstå antallet af nødvendige strømforsyninger hjælper med at bestemme, om en enkelt-output regulator, multi-output PMIC eller en kombination af strømstyringsløsninger er det bedste valg.

Vælg den rette PMIC-arkitektur

Efter at have defineret systemets strømkrav, er det næste skridt at vælge den mest passende PMIC-arkitektur. Forskellige PMIC-arkitekturer er designet til at løse forskellige strømomformningsudfordringer.

Hvornår man skal bruge en Buck PMIC

En buck PMIC er designet til at reducere en højere indgangsspænding til en lavere udgangsspænding. Denne arkitektur bruges almindeligvis, når strømforsyningens spænding konstant er højere end den spænding, der kræves af lasten. For eksempel kan et system drevet af en 12V strømforsyning have brug for regulerede udgange på 5V, 3.3V eller 1.8V til processorer, hukommelsesenheder og perifere enheder. Buck-regulatorer er meget effektive, fordi de konverterer strøm gennem switching i stedet for at affyre overskydende energi som varme. De er ofte det foretrukne valg til indlejrede systemer, industrielle controllere, kommunikationsudstyr og batteridrevne elektronik, der kræver effektiv spændingskonvertering.

Hvornår man skal bruge en Boost PMIC

En boost PMIC bruges, når den krævede udgangsspænding er højere end den tilgængelige indgangsspænding. Denne situation er almindelig i batteridrevne enheder, hvor spændingen fra et enkelt cellebatteri kan være lavere end drifts spændingen på visse komponenter. For eksempel kan en enhed drevet af et 3.7V lithium-ion batteri have brug for en stabil 5V udgang til USB-drevne perifere enheder eller displaymoduler. En boost-regulator gør det muligt for systemet at opretholde den krævede spænding, selv når batteriet aflades. Den findes ofte i bærbar elektronik, LED-belysningssystemer, trådløse enheder og energihøstningsapplikationer.

Hvornår man skal bruge en Buck-Boost PMIC

En buck-boost PMIC er nyttig, når indgangsspændingen kan være enten højere eller lavere end den ønskede udgangsspænding under normal drift. Denne arkitektur skifter automatisk mellem step-down og step-up drift for at opretholde en stabil udgang. Et almindeligt eksempel er en batteridrevet enhed, hvor batteriets spænding ændrer sig betydeligt gennem afladescyklussen. Da indgangsspændingen nogle gange kan være højere end målspændingen og nogle gange lavere, giver en buck-boost regulator konsekvent ydeevne på tværs af hele driftområdet. Dette gør den til et populært valg for bærbare produkter, IoT-enheder, medicinsk udstyr og systemer drevet af genopladelige batterier.

Hvornår en LDO-baseret PMIC er et bedre valg

En LDO-baseret PMIC kan være et bedre valg, når lav støj, simpelt design og hurtig reaktion er vigtigere end maksimal effektivitet. I modsætning til switchingregulatorer regulerer LDO'er spænding ved at affyre overskydende energi som varme, hvilket gør dem mindre effektive, når der er en stor spændingsforskel mellem indgang og udgang. Dog genererer de meget lidt elektrisk støj og kræver færre eksterne komponenter. LDO-baserede PMIC'er bruges almindeligvis i følsomme analoge kredsløb, RF-moduler, præcisionssensorer, lydudstyr og målesystemer, hvor ren og stabil strøm er kritisk for ydeevnen.

Single-Output vs Multi-Output PMICs

Valget mellem en single-output og multi-output PMIC afhænger af systemets kompleksitet. Single-output PMIC'er er velegnede til simple designs, der kun kræver én reguleret spændingsskinne. De er ofte lettere at implementere og kan tilbyde lavere omkostninger til grundlæggende applikationer. Multi-output PMIC'er, derimod, integrerer flere regulatorer i én enkelt enhed og kan generere flere spændinger samtidigt. Denne tilgang reducerer komponentantal, sparer PCB-plads og forenkler strømsekvensering for systemer, der indeholder processorer, hukommelsesenheder, kommunikationsmoduler og andre komponenter, der kræver forskellige forsyningsspændinger. For komplekse elektroniske systemer giver en multi-output PMIC ofte en mere effektiv og strømlinet strømstyringsløsning.

Vurder hoved-PMIC-specifikationer

• Indgangsspændingsområde – Den minimale og maksimale spænding, der kan leveres til PMIC'en.

• Udgange Spændingsområde – De udgangsspændinger, som PMIC'en kan generere til lasten.

• Udgange Strømkapacitet – Den maksimale strøm, hver udgangsskine kan levere.

• Antal Udgange Skinner – Antallet af regulerede udgange tilgængelige inden for PMIC'en.

• Konverteringseffektivitet – Måler hvor effektivt PMIC'en konverterer inputstrøm til anvendelig outputstrøm. Højere effektivitet reducerer strømspild og varmeproduktion, hvilket er særligt vigtigt i batteridrevne enheder.

• Hvilestrøm – Mængden af strøm, der forbruges af PMIC'en, når den fungerer med lidt eller ingen belastning. Lavere hvilestrøm hjælper med at forlænge batterilevetiden i applikationer med lavt strømforbrug og standby.

• Skiftfrekvens – Den driftsfrekvens, som skulle regulatorets fungerer ved. Højere frekvenser kan reducere størrelsen på eksterne komponenter, mens lavere frekvenser kan forbedre effektiviteten og reducere skift tab.

• Belastnings- og linjeregulering – Angiver, hvor godt PMIC'en opretholder en stabil udgangsspænding, når belastningsstrømmen eller inputspændingen ændres. God regulering hjælper med at sikre pålidelig systemydelse.

• Udganspænding nøjagtighed – Beskriver, hvor nært den faktiske udgangsspænding stemmer overens med den specificerede målspænding. Højere nøjagtighed er vigtig for processorer, hukommelsesenheder og præcisions elektronik.

• Termisk ydeevne – Henviser til PMIC'ens evne til at håndtere og afgive varme under drift. God termisk ydeevne forbedrer pålidelighed og reducerer risikoen for overophedning.

• Beskyttelsesfunktioner – Indbyggede sikkerhedsfunktioner såsom overstrømsbeskyttelse, overspændingsbeskyttelse, underspændingslåsning, termisk nedlukning og kortslutningsbeskyttelse hjælper med at beskytte både PMIC'en og tilsluttede komponenter mod skader.

• Strømsekvenseringskapabilitet – Kontrollerer opstart og nedlukning af flere strømførende skinner, hvilket er vigtigt for processorer, FPGA'er og komplekse digitale systemer.

• Kommunikationsinterface – Interface såsom I²C, SPI eller PMBus muliggør spændingskonfiguration, systemovervågning og fejlrapportering.

• Pakke størrelse og PCB-fodaftryk – Bestemmer mængden af printplads, der kræves, og påvirker termisk styring og layoutfleksibilitet.

• Drifts temperaturinterval – Angiver de miljøforhold, under hvilke PMIC'en kan fungere pålideligt, især i industrielle og automotive anvendelser.

Match PMIC til din applikation

Den bedste PMIC er ikke altid den med de højeste specifikationer, men den der bedst passer til kravene i den tilsigtede applikation. Forskellige systemer har forskellige strømkrav, driftsforhold og præstationsprioriteter. For eksempel prioriterer IoT-enheder og batteridrevne produkter ofte lavt strømforbrug og lang batterilevetid, mens processorbaserede systemer kan kræve flere strømførende skinner, strømsekvensering og høj strømmulighed. Industrielle og automotive applikationer kræver typisk bredere input spændingsområder, forbedrede beskyttelsesfunktioner og pålidelig drift i barske miljøer. Ved at overveje de specifikke behov i applikationen kan designere vælge en PMIC, der leverer den rette balance mellem ydeevne, effektivitet, omkostninger og pålidelighed.

Eksempler:

• Bærbare enheder og IoT-sensorer – Bruger ofte PMIC'er med lav hvilestrøm og integreret batteristyring for at maksimere driftstiden fra små batterier.

• Smartphones og Tablets – Kræver typisk multi-output PMIC'er, der leverer flere spændingsskinner til processorer, hukommelse, skærme, kameraer og trådløse moduler.

• Indlejrede Linux-systemer – Bruger almindeligvis PMIC'er med strømsekvensering, spændingsovervågning og flere buck- og LDO-regulatorer til at understøtte applikationsprocessorer og perifere enheder.

• Industrielt kontroludstyr – Drager fordel af PMIC'er, der tilbyder brede input spændingsområder, stærke beskyttelsesfunktioner og pålidelig drift ved kontinuerlig brug.

• Automotive elektronik – Kræver automotive-grade PMIC'er med forbedret beskyttelse mod spændingspiker, belastningsdump og ekstreme temperaturer.

• Medicinske og bærbare instrumenter – Prioriterer ofte høj effektivitet, lav støj og stabil spændingsregulering for at sikre præcise målinger og forlænget batterilevetid.

Vigtige designfunktioner, der ofte overses

• Strøm-god overvågning – Et strøm-god-signal fortæller systemet, hvornår en spændingsskinne er stabil og klar til brug. Dette hjælper processoren eller controllere til kun at starte, når de nødvendige forsyninger er inden for det korrekte område.

• Opstarts- og nedlukningskontrol – Kontrolleret opstart og nedlukning hjælper med at styre, hvordan PMIC'en tænder eller slukker skinner under strømafgange. Dette kan reducere spændingsovershoot, begrænse inrush-strøm og forhindre ustabil systemadfærd.

• Dynamisk spændingsjustering – Dynamisk spændingsjustering giver PMIC'en mulighed for at justere udgangsspændingen baseret på systembelastningen. Det hjælper med at reducere strømforbruget, når fuld ydeevne ikke er nødvendig.

• Fejlrapportering og statusovervågning – Nogle PMIC'er kan rapportere fejl såsom overtemperatur, undervolt og fejlede strømskinner. Dette hjælper systemet med tidligt at opdage problemer og reagere sikkert.

• Reset- og vækningsfunktioner – Reset- og vækningsben hjælper med at kontrollere systemgenopretning, dvaletilstand og adfærd ved opstart. Disse funktioner er nyttige i indlejrede systemer, der har brug for pålidelig opstart og lavt strømforbrug.

Populære spændingsregulerer PMIC-familier

PMIC-markedet omfatter mange enhedsfamilier designet til forskellige strømstyringskrav. Nogle PMIC'er fokuserer på batteridrevne produkter, mens andre er optimeret til indlejrede processorer, industrielle systemer, bil-elektronik og avancerede computingsplatforme. Følgende eksempler repræsenterer nogle af de mest udbredte spændingsregulerer PMIC-familier og demonstrerer, hvordan forskellige producenter integrerer adskillige regulatorer, kontrolfunktioner og overvågningsfunktioner i én samlet strømstyringsløsning.

TPS650xx og TPS659xx-serien

TPS650xx og TPS659xx-serien er multi-output PMIC-familier, der almindeligvis anvendes i indlejrede processor- og digitale systemdesigns. Disse PMIC'er kombinerer switching-regulatorer, LDO-regulatorer, aktiveringskontrol, reset-funktioner og strømmålingsegenskaber i én enhed. De er nyttige, når et system har brug for flere stabile spændingslinjer til procesorkernen, hukommelse, I/O og perifere kredsløb.

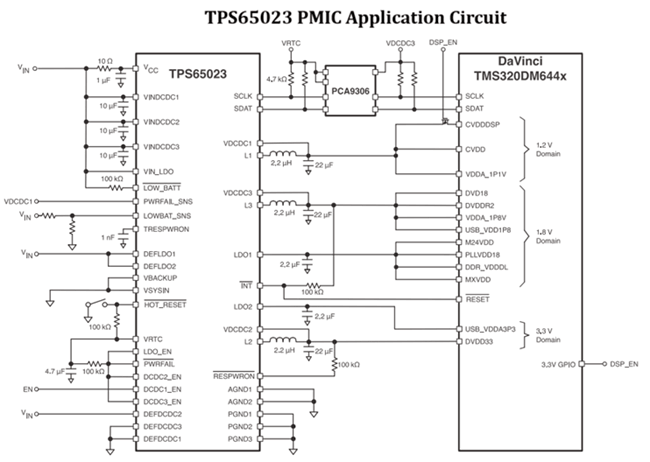

Den typiske anvendelseskreds for TPS65023 viser, hvordan denne PMIC kan levere flere regulerede udgange til et processorbaseret system. I diagrammet leverer TPS65023 separate strømføringer til forskellige spændingsdomæner, herunder kerne, 1,8V og 3,3V sektioner. Den inkluderer også eksterne induktorer, kondensatorer, aktiveringsben, resetkontrol og I²C kommunikationslinjer. Dette gør det til et godt eksempel på, hvordan TPS650xx-familien understøtter kompakt og organiseret strømstyring i indlejrede applikationer.

MAX776xx-serien

MAX776xx-serien fra Analog Devices anvendes almindeligvis i kompakte, batteridrevne enheder som wearables, IoT-sensorer, bærbare medicinske enheder og smarte tilbehør. Populære enheder i denne familie omfatter MAX77620, MAX77650, MAX77651, MAX77654, MAX77658 og MAX77686. Disse PMIC'er integrerer strømregulering, batteriladning, systemovervågning og kontrolfunktioner i en lille pakke, hvilket hjælper med at reducere printplads og forenkle strømforsyningsdesign.

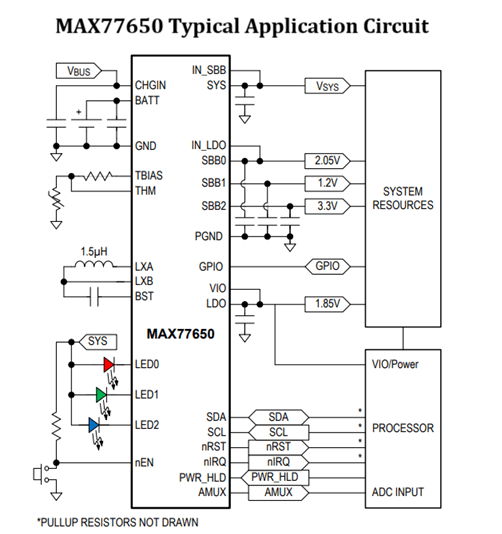

Den typiske anvendelseskreds for MAX77650 viser et Li-ion batteri og USB-indgang tilkoblet PMIC'en for opladning og systemstrøm. Den inkluderer en SIMO buck-boost regulator, LDO-udgang, LED-dreverforbindelser, GPIO, reset-signaler og I²C kommunikationslinjer til procesorkontrol. Dette gør MAX77650 til et godt eksempel på en højt integreret PMIC optimeret til små enheder, der har brug for effektiv batteristyring, lavt strømforbrug og flere regulerede udgange.

PF15xx og PF81xx-serien

PF15xx og PF81xx-serien fra NXP er PMIC-familier designet til processorbaserede og lavenergindlejrede applikationer. Populære enheder i disse familier inkluderer PF1510, PF1550, PF3000, PF8100, PF8101 og PF8200. Disse PMIC'er anvendes almindeligvis med NXP i.MX processorer, IoT-enheder, bærbare systemer, bil-elektronik og indlejrede Linux-platforme, der kræver flere regulerede spændingslinjer i en kompakt strømstyringsløsning.

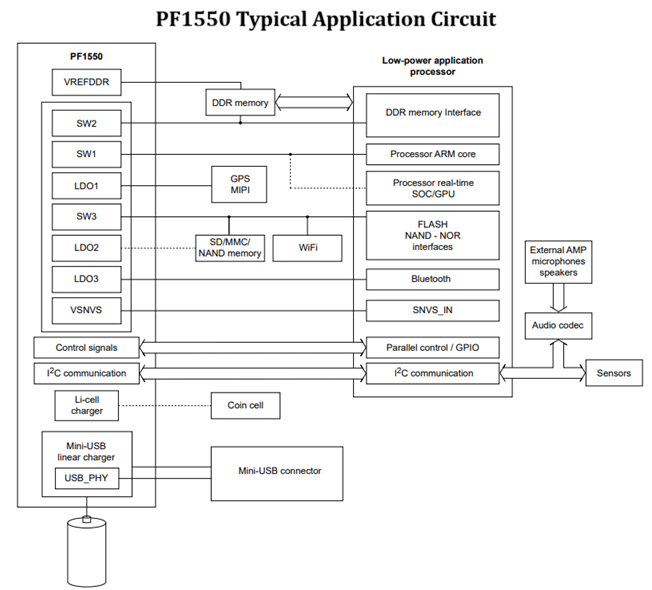

Den typiske anvendelseskreds for PF1550 viser flere switching-regulatorudgange, LDO-regulatorer, batteriladningsfunktioner og kontrolsignaler tilkoblet en lavenergindlæggende processor. Den forsyner også eksterne blokke såsom DDR-hukommelse, flash-hukommelse, Wi-Fi, Bluetooth, sensorer, lydkredsløb og andre perifere enheder. Dette gør PF1550 til et godt eksempel på en PMIC brugt til at styre strømfordeling i kompakte processorbaserede systemer.

DA906x-serien

DA906x-serien fra Renesas er designet til avancerede indlejrede systemer, der kræver flere regulerede strømføringer og sofistikerede strømstyringsfunktioner. Populære enheder i denne familie inkluderer DA9061, DA9062, DA9063 og DA9064. Disse PMIC'er integrerer flere buck-konvertere, LDO-regulatorer, overvågningskredsløb, strømsekvenseringsfunktioner og kommunikationsgrænseflader for at understøtte processorer, hukommelsesenheder og perifere komponenter i en samlet strømstyringsløsning.

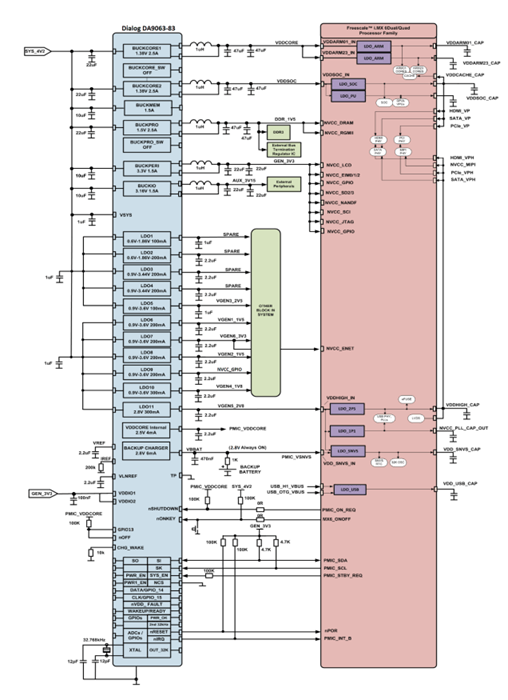

DA9063 eksemplet for tilslutning af strøm viser flere buck-regulatorer og LDO-udgange, der leverer forskellige spændingsdomæner til en applikationsprocessor og dens understøttende komponenter. Kredsløbet inkluderer også strømsekvensering, spændingsovervågning, systemkontrolsignaler og kommunikationsinterfaces til PMIC-styring. Dette gør DA9063 til et godt eksempel på en PMIC, der anvendes i indlejrede computing-platforme, der kræver pålidelig multi-rail-strømfordeling og avanceret systemkontrol.

STPMIC Serien

STPMIC-serien fra STMicroelectronics er designet til processorbaserede indlejrede systemer, der kræver flere regulerede strømsporer og avancerede strømstyringsfunktioner. Populære enheder i denne familie inkluderer STPMIC1, STPMIC1A, STPMIC1B og STPMIC25, som ofte bruges med STM32 mikroprocessorer og indlejrede Linux-platforme. Disse PMIC'er integrerer flere buck-konvertere, LDO-regulatorer, strømsekvenseringsfunktioner, spændingsovervågning og kommunikationsinterfaces i én enhed, hvilket hjælper med at reducere komponentantal og gøre designet af strømforsyninger enklere.

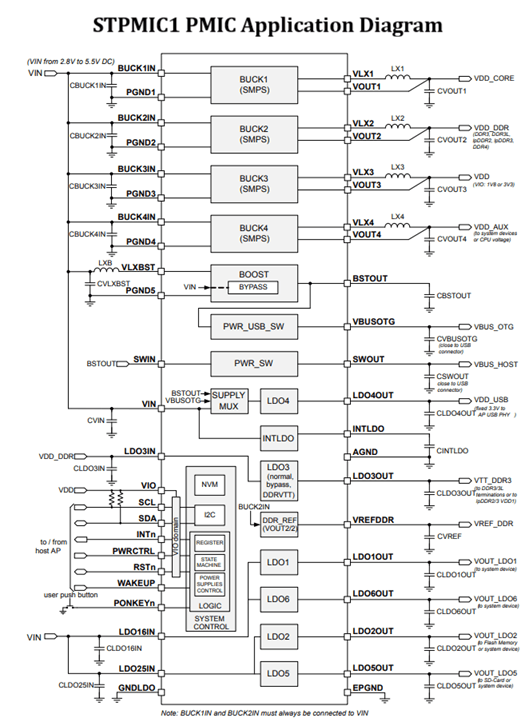

STPMIC1 applikationsdiagram viser, hvordan PMIC genererer flere regulerede udgange ved hjælp af fire buck-konvertere og flere LDO-regulatorer. Disse udgange forsyner strøm til processorkerner, DDR-hukommelse, USB-undergrupper, analoge kredsløb og perifere enheder. Kredsløbet inkluderer også I²C kommunikation, resetkontrol, vækningsfunktioner og systemovervågningsfunktioner. Dette gør STPMIC-serien til et godt eksempel på en højt integreret PMIC-familie, der bruges i industrielle controllere, IoT-gateways, indlejrede Linux-systemer og andre processorbaserede applikationer, der kræver pålidelig multi-rail strømstyring.

Konklusion

Der er ikke en enkelt spændingsregulator PMIC, der passer til hvert design. Det rigtige valg afhænger af systemets spænding, strøm, strømkilde, termiske grænser og applikationsbehov. Ved omhyggeligt at tjekke disse faktorer kan du vælge en PMIC, der forbedrer effektiviteten, sparer plads på printkortet, understøtter stabil drift og hjælper med at forhindre strømrelaterede problemer.

Ofte stillede spørgsmål [FAQ]

1. Hvad sker der, hvis en PMIC vælges med utilstrækkelig strømkapacitet?

En PMIC, der ikke kan levere tilstrækkelig strøm, kan forårsage spændingsfald, systeminstabilitet, overophedning, uventede resets eller opstartsfejl. Det anbefales generelt at inkludere en sikkerhedsmargin over den forventede maksimale belastningsstrøm.

2. Hvorfor er strømsekvensering vigtig for moderne processorer?

Mange processorer, FPGA'er og hukommelsesenheder kræver, at deres strømsporer tændes og slukkes i en specifik rækkefølge. Forkert sekvensering kan forhindre korrekt opstart, forårsage datakorruption, eller endda beskadige følsomme komponenter over tid.

3. Hvordan påvirker PMIC-effektivitet batteriets levetid?

Højere PMIC-effektivitet betyder, at mindre energi spildes som varme, og mere energi når lasten. I batteridrevne enheder kan dette betydeligt forlænge drifttiden mellem opladninger og reducere termiske problemer.

4. Kan en enkelt PMIC erstatte flere individuelle spændingsregulatorer?

I mange tilfælde, ja. Multi-output PMIC'er kan integrere flere buck-konvertere, LDO'er, overvågningsfunktioner og beskyttelseskredsløb i én enhed, hvilket reducerer komponentantal og forenkler PCB-design.

5. Hvornår skal en designer vælge en buck-boost PMIC i stedet for en buck-regulator?

En buck-boost PMIC foretrækkes, når inputspændingen kan være enten over eller under den ønskede udgangsspænding. Dette er almindeligt i genopladelige batterisystemer, hvor batterispændingen ændrer sig under opladning og afladning.

6. Hvorfor inkluderer nogle PMIC'er kommunikationsinterfaces som I²C eller SPI?

Disse interfaces gør det muligt for software at overvåge spændinger, opdage fejl, justere outputindstillinger, kontrollere strømsporer og forbedre den samlede systemstrømstyring uden at kræve hardwaremodifikationer.

7. Hvordan påvirker termisk ydeevne PMIC'ens pålidelighed?

Overdreven varme kan reducere effektiviteten, forkorte komponenternes levetid og aktivere termisk nedlukningsbeskyttelse. En PMIC med god termisk ydeevne hjælper med at opretholde stabil drift under tunge belastninger og høje omgivelsestemperaturer.

8. Hvilke fordele giver multi-output PMIC'er i processorbaserede systemer?

Multi-output PMIC'er kan levere separate spændingsspor til CPU-kerner, hukommelse, I/O-kredsløb og perifere enheder, samtidig med at de forenkler strømsekvensering og reducerer den samlede størrelse af strømforsyningsdesignet.
