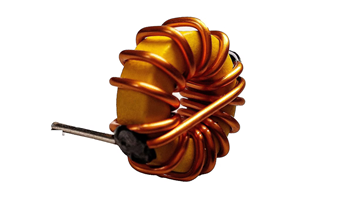

Sådan fungerer faste induktorer i elektroniske kredsløb

En fast induktor er designet til at give en stabil induktansværdi, der ikke ændrer sig under normal drift. Dette gør den nyttig i kredsløb, der har brug for stabil strømstyring, energilagring, støjfiltrering og signalkonditionering. Ydelsen af faste induktorer afhænger af nøglefaktorer såsom induktansværdi, kernemateriale, strømvurdering, modstand, selvresonansfrekvens og emballagetype. Denne artikel forklarer, hvordan faste induktorer fungerer, hvordan induktansen bestemmes, deres vigtigste funktioner, forskellige typer, specifikationer, mærkning og almindelige virkelige anvendelser.

Katalog

Hvordan fungerer en fast induktor?

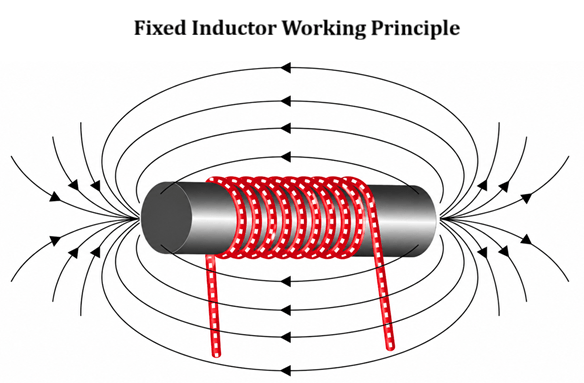

En fast induktor fungerer ved at generere og lagre energi i et magnetfelt, når elektrisk strøm flyder gennem dens vikling. Som vist i billedet nedenfor, er den røde spole viklet rundt om et kernemateriale, og når der anvendes en spænding over terminalerne, begynder strømmen at flyde gennem ledningen. Denne strøm skaber et magnetfelt omkring hver vending af spolen. De individuelle magnetfelter kombineres for at danne et stærkere samlet magnetfelt, repræsenteret ved de sorte buede linjer og pile, der omgiver induktoren. Kernematerialet hjælper med at koncentrere det magnetiske flux, hvilket øger induktansen og forbedrer induktorens evne til at lagre energi.

Efterhånden som strømmen stiger, udvider det magnetiske felt sig og lagrer energi inden for det magnetiske felt omkring spolen. En af de vigtigste egenskaber ved en fast induktor er dens evne til at modsætte sig pludselige ændringer i strømmen. Når strømmen forsøger at stige hurtigt, genererer det udvidende magnetfelt en induceret spænding, der modstår stigningen. På samme måde, når strømmen begynder at falde, producerer det kollapsende magnetfelt en spænding, der forsøger at opretholde strømflyden. Dette fænomen, kendt som selvinduktans, hjælper med at stabilisere strømændringer inden for et kredsløb.

Når strømkilden fjernes eller strømmen falder, kollapser det magnetiske felt og frigiver den lagrede energi tilbage i kredsløbet. Deres evne til at lagre magnetisk energi og modstå hurtige strømfluktuationer gør dem til essentielle komponenter i mange elektroniske systemer.

Forståelse af induktans i faste induktorer

Induktans er egenskaben ved en fast induktor, der bestemmer, hvor effektivt den kan producere og opretholde et magnetfelt, når strømmen flyder gennem viklingen. Den repræsenterer induktorens evne til at modstå ændringer i strømmen ved at generere en induceret spænding. Mængden af induktans måles i henries (H), med mindre værdier almindeligvis udtrykt i millihenries (mH) eller mikrohenries (μH). En højere induktansværdi betyder generelt, at induktoren kan lagre mere magnetisk energi og give større modstand mod ændringer i strøm.

Induktansen af en fast induktor bestemmes af flere fysiske faktorer, herunder antal viklinger, typen af kerne materiale, tværsnitsområdet af kernen og længden af den magnetiske sti. For en simpel spole kan induktansen tilnærmes ved hjælp af formlen:

hvor:

• L = Induktans (H)

• μ = Permeabilitet af kerne materialet

• N = Antal viklinger i viklingen

• A = Tværsnitsområde af kernen (m²)

• l = Længde af den magnetiske sti (m)

I henhold til dette forhold vil en stigning i antallet af viklinger, brugen af et kerne materiale med højere permeabilitet, eller en stigning i kernearealet øge induktansen. Omvendt reducerer en længere magnetisk sti generelt induktansværdien. Fordi disse fysiske egenskaber fastlægges under fremstillingen, forbliver induktansen af en fast induktor konstant under normale driftsforhold.

Funktioner af faste induktorer

• Energiopbevaring - Opbevarer energi i et magnetisk felt, når strømmen flyder gennem viklingen.

• Filtrering og ripple-reduktion - Reducerer spændingsripple og strømfluktuationer i strømforsyningskredsløb. Hjælper med at give en glattere og mere stabil udgang.

• EMI og støjundertrykkelse - Blokerer eller dæmper uønskede højfrekvente støjsignaler. Forbedrer elektromagnetisk kompatibilitet og signal kvalitet.

• Frekvensvalg og tuning - Arbejder sammen med kondensatorer for at danne resonante kredsløb.

• Signal kobling og dekobling - Kontrollerer strømmen af AC- og DC-signaler inden for et kredsløb. Hjælper med at isolere støj og forbedre kredsløbets stabilitet.

• Strømlimitation og kredsløbsbeskyttelse - Modsætter pludselige ændringer i strømflowet. Hjælper med at reducere indgrebstrømmen og beskytter følsomme komponenter mod strømspidser.

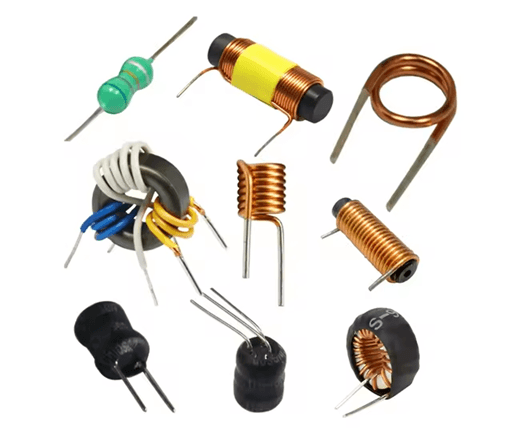

Forskellige typer af faste induktorer

Typer baseret på kernemateriale

• Luftkerne induktorer - Luftkerne induktorer bruger intet magnetisk kerne materiale og er afhængige af luft som den magnetiske sti. Fordi der ikke er nogen kernetab eller mætning, performer de godt ved høje frekvenser.

• Jernkerne induktorer - Jernkerne induktorer bruger en jernkerne for at øge den magnetiske permeabilitet og induktans. De kan lagre mere magnetisk energi end luftkerne induktorer og bruges ofte i lavfrekvente strømapplikationer. Dog kan de opleve højere kernetab ved forhøjede frekvenser.

• Ferritkerne induktorer - Ferritkerne induktorer bruger keramiske lignende magnetiske materialer kendt som ferritter. Disse kerner giver høj induktans, mens de opretholder relativt lave tab ved mellem- og højfrekvenser.

• Pulverskørt jern induktorer - Pulverskørt jern induktorer er konstrueret ved hjælp af komprimerede jernpartikler blandet med et isolerende materiale. Dette design hjælper med at reducere virvelstrømstab og giver god stabilitet over et bredt frekvensområde.

Typer baseret på konstruktion

• Trådvundne induktorer - Trådvundne induktorer er lavet ved at vikle isoleret kobbertråd omkring en kerne eller støtte struktur. De fås i et bredt udvalg af induktansværdier og strømniveauer.

• Multilags chip induktorer - Multilags chip induktorer er kompakte overflademonterede komponenter, der er fremstillet ved at stable ledende og magnetiske lag. Deres lille størrelse gør dem velegnede til høj densitetskredse, der bruges i smartphones, tablets, trådløse moduler og andre bærbare elektroniske enheder.

Typer baseret på anvendelse

• Strøm induktorer - Strøm induktorer er specielt designet til at håndtere højere strømme og opbevare større mængder energi. De er essentielle komponenter i spændingsregulatorer, DC-DC-konvertere, batteridrevne enheder og strømstyringssystemer.

• RF induktorer - RF induktorer er optimeret til radiofrekvens applikationer og er designet til at fungere effektivt ved høje frekvenser. De har lave tab, høje kvalitetsfaktorer (Q) og stabile elektriske egenskaber.

Specifikationer for faste induktorer

Specifikation	Typisk række / værdi	Beskrivelse
Induktans værdi	1 nH til 100 H+	Mængde af induktans leveret af komponenten.
Induktans tolerance	±1%, ±2%, ±5%, ±10%, ±20%	Indikerer hvor meget den faktiske induktans kan variere fra den angivne værdi.
Nominel strøm (Irms)	10 mA til 100 A+	Maksimal kontinuerlig strøm, som induktoren kan bære sikkert.
Mætning strøm (Isat)	50 mA til 200 A+	Strømniveauet, hvor induktansen begynder at falde betydeligt.
DC modstand (DCR)	0.001 Ω til 100 Ω	Intern modstand af viklingen. Lavere værdier forbedrer effektiviteten.
Selv-resonans frekvens (SRF)	100 kHz til 10 GHz+	Frekvensen hvor spolen opfører sig som et resonanscircuit.
Kvalitetsfaktor (Q)	10 til 300+	Måler energiefektivitet i forhold til energitab.
Drifftemperatur	-55°C til +155°C	Temperaturområde for pålidelig drift.
Kerne Materiale	Luft, Ferrit, Jernpulver, Keramik	Magnetisk materiale der bruges til at opnå den ønskede induktans.
Temperatur Koefficient	±20 til ±500 ppm/°C	Indikerer induktansvariation med temperaturændringer.
Isolationsmodstand	≥100 MΩ	Modstand mellem viklingen og kernen eller terminalerne.
Nominel Spænding	10 V til 1000 V+	Makspænding der sikkert kan påføres.
Testfrekvens	1 kHz, 10 kHz, 100 kHz, 1 MHz	Frekvens der bruges til at måle induktansværdier.
Pakke Type	Gennem-hul, SMD, Radial, Axial	Fysisk monteringsstil for spolen.
Afskærmnings Type	Afskærmet eller Uafskærmet	Bestemmer modstand mod elektromagnetisk interferens (EMI).
Størrelse / Dimensioner	0201 til store effektspoler	Fysiske dimensioner varierer i henhold til anvendelsesmæssige krav.

Almindelige faste induktorratings efter anvendelse

Anvendelse	Typisk Induktans	Strøm Rating	Frekvens Område
RF Kredsløb	1 nH – 10 µH	10 mA – 1 A	MHz til GHz
Signalfilttering	1 µH – 100 mH	10 mA – 5 A	kHz til MHz
DC-DC Konvertere	0.1 µH – 100 µH	0.5 A – 100 A	100 kHz – 5 MHz
Strømforsyninger	10 µH – 10 mH	1 A – 50 A	50 Hz – MHz
Audio Kredsløb	100 µH – 100 mH	100 mA – 10 A	20 Hz – 20 kHz
EMI Undertrykkelse	1 µH – 100 mH	100 mA – 50 A	kHz til MHz

Faste Induktor Markeringer og Induktans Koder

Efter at have gennemgået de vigtigste specifikationer for faste spoler, er det vigtigt at forstå, hvordan disse værdier vises på komponenten selv. Producenter bruger forskellige mærkningssystemer til at indikere induktansværdier, tolerancer og produktidentifikationsoplysninger. At lære at læse disse mærkninger hjælper dig med hurtigt at identificere en spoles specifikationer under kredsløbsdesign, fejlfinding og udskiftning.

Små overflademonterede spoler bruger normalt et tresifret kode-system. I dette format repræsenterer de første to cifre de signifikante cifre, mens det tredje ciffer angiver multip likatoren. For eksempel repræsenterer en kode på 102 1000 nH (1 µH), mens 472 repræsenterer 4700 nH (4.7 µH).

Nogle spoler bruger et firesifret kode-system for at give større præcision. Her repræsenterer de første tre cifre de signifikante cifre, og det fjerde ciffer angiver multiplikatoren. For eksempel svarer 1001 til 1000 nH (1 µH).

Større gennem-hul spoler og effektspoler viser ofte deres induktansværdier direkte i µH eller mH. Yderligere mærkninger kan inkludere toleranceskoder, producentidentifikatorer, datokoder og delenumre. Da mærkningsformater kan variere mellem producenter, anbefales det at konsult udde databladet, når detaljerede specifikationer som strømrating, tolerance eller kernemateriale er påkrævet.

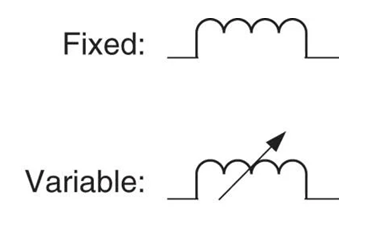

Faste Induktor vs Variable Induktor

Funktion	Fast Induktor	Variabel Induktor
Induktansværdi	Fast og kan ikke justeres	Kan justeres inden for et specificeret område
Konstruktion	Bruger et fast kerne- og vikledesign	Bruger en justerbar kerne eller justeringsmekanisme
Kredsløbsjustering	Ikke egnet til justering efter installation	Designet til kredsløbsjustering og kalibrering
Stabilitet	Høj stabilitet og ensartet ydeevne	Kan variere på grund af justering eller vibration
Komplexitet	Enkel konstruktion	Mere kompleks mekanisk design
Omkostninger	Generelt lavere omkostninger	Vanligvis mere dyrt
Størrelse	Fås i meget kompakte størrelser	Ofte større grundet justeringsmekanisme
Pålidelighed	Høj pålidelighed med færre bevægelige dele	Lavere pålidelighed på grund af bevægelige komponenter
Vedligeholdelse	Kræver normalt ingen justering efter installation	Kan kræve periodisk justering eller kalibrering

Reelle anvendelser af faste induktorer

• Switchede strømforsyninger og DC-DC konvertere

• EMI- og støjdæmpningskredsløb

• RF-filtre og kommunikationsudstyr

• Oscillator- og timingkredsløb

• Audio-krydsoverskærme og forstærkere

• Motordrev og industrielle automatiseringssystemer

• Bil elektronik og batteristyringssystemer

• Forbrugerelektronik og bærbare enheder

• Sol invertere og vedvarende energisystemer

• Målings- og instrumentationsudstyr osv.

Konklusion

Faste induktorer er ansvarlige for at kontrollere strøm, lagre magnetisk energi, reducere elektrisk støj og forbedre kredsløbsstabilitet. Fordi deres induktansværdi er fast, giver de forudsigelig og pålidelig ydeevne i mange typer af elektroniske systemer. At vælge den rigtige faste induktor kræver at tjekke mere end bare induktansværdien. Vigtige specifikationer som vurderet strøm, mætning strøm, DC-modstand, tolerance, kerne materiale, frekvensområde og driftstemperatur påvirker alle ydeevnen. Ved at forstå disse detaljer kan du vælge en fast induktor, der matcher kredsløbets strøm, frekvens og pålidelighedskrav.

Ofte stillede spørgsmål [FAQ]

1. Hvorfor er mætning strøm vigtig, når man vælger en fast induktor?

Mætning strøm bestemmer den maksimale strøm, en induktor kan håndtere, før dens induktans begynder at falde markant. Hvis driftsstrømmen overstiger denne grænse, kan kredsløbets effektivitet og ydeevne blive påvirket.

2. Hvordan påvirker DC-modstand (DCR) ydeevnen af faste induktorer?

DCR forårsager energitab i form af varme. En lavere DCR forbedrer generelt effektiviteten, reducerer temperaturstigningen og minimerer energitab i strømkredsløb.

3. Hvorfor anvendes ferritkerne induktorer ofte i switchede strømforsyninger?

Ferritkerner giver høj induktans med relativt lave tab ved mellem- og højfrekvenser. Dette gør dem velegnede til switchende regulatorer, konvertere og filtreringsapplikationer.

4. Hvad sker der, hvis en fast induktor drives over sin selvresonante frekvens (SRF)?

Over SRF begynder induktoren at opføre sig mere som en kondensator end en induktor. Dette kan reducere filtrerings effektiviteten og påvirke kredsløbets ydeevne negativt.

5. Hvordan påvirker antallet af viklinger induktansen?

At øge antallet af viklinger øger induktansen, fordi der genereres og kobles mere magnetisk flux inden i spolen. Dog kan yderligere viklinger også øge modstanden og komponentstørrelsen.

6. Hvornår bør en skærmet induktor anvendes i stedet for en uskarpet induktor?

Skærmede induktorer foretrækkes, når elektromagnetisk interferens skal minimeres. De hjælper med at reducere lækage af magnetiske felter og forhindre interference med nærliggende komponenter.

7. Hvorfor anvendes luftkerne induktorer ofte i RF-kredsløb?

Luftkerne induktorer har ingen magnetisk kerne tab og lider ikke af kerne mætning. Dette gør det muligt for dem at fungere effektivt ved de høje frekvenser, der anvendes i RF- og kommunikationssystemer.

8. Hvordan påvirker kernemateriale induktancecapabiliteten af en fast induktor?

Forskellige kernematerialer har forskellige magnetiske egenskaber. Materialer som pulveriseret jern kan håndtere højere strømme før mætning, mens ferritkerner er optimeret til højfrekvent drift.

9. Hvad er forskellen mellem vurderet strøm og mætning strøm?

Vurderet strøm er den maksimale kontinuerlige strøm, som induktoren kan bære uden overdreven opvarmning. Mætning strøm er det punkt, hvor induktansen begynder at falde, fordi kernen bliver magnetisk mættet.
