Lav-dropout-regulatorer eller LDO'er er en type Lineær spændingsregulator Designet til at opretholde en stabil udgangsspænding, selv når indgangsspændingen kun er lidt højere end output.I modsætning til skiftende regulatorer er LDO'er ikke afhængige af højfrekvente switching.Dette giver dem en stor fordel i følsomme kredsløb, hvor elektrisk støj skal minimeres.
LDO'er er især effektive i Batteridrevne enheder.For eksempel kan et lithium-ion-batteri falde fra 4,2V ned til 2,7V, når det udledes.Selv i løbet af dette fald kan en LDO konsekvent levere 2,5V til systemet.Dette gør LDO'er ideelle til applikationer, hvor indgangsspænding varierer, men outputstabilitet er alvorlig, såsom i RF -moduler eller digitale kommunikationssystemer.

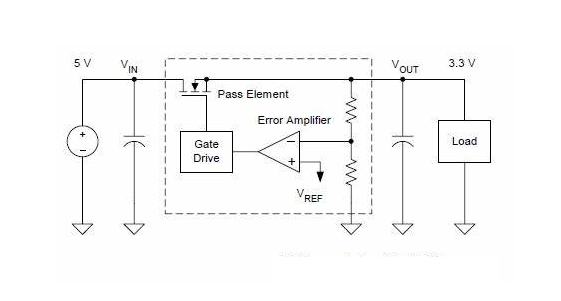

En typisk LDO inkluderer flere nøgledele, der fungerer sammen for at regulere spænding:
• a Spændingsreference (vRef) Det giver en stabil baseline.
• a Spændingsdelere Lavet af to modstande (R1 og R2), der skalerer ned outputspændingen for feedback.
• En Fejlforstærker Det sammenligner den skalerede feedbackspænding med referencen.
• a Pass Transistor, normalt en PMOS -enhed, der justerer den aktuelle strømning til output.
Sådan opretholder systemet en stabil spænding:

Figur 2. Forbedringstilstand PMOS LDO
Fejlforstærkeren overvåger konstant forskellen mellem referencespændingen og feedbackspændingen fra output.Hvis udgangsspændingen driver, justerer forstærkeren porten til PMOS -passoren til at korrigere den.Denne justering holder udgangsspændingen stabil, selv når belastningen ændres eller indgangsspændingen svinger.
Spændingsregulatorer klassificeres ofte efter, hvor meget spænding de har brug for mellem input og output for at opretholde stabil regulering.Dette krav er kendt som frafaldsspændingen - en farlig faktor, når man designer kredsløb med begrænset loftsrum mellem forsyning og output.
Traditionelle lineære regulatorer bruger typisk en enkelt NPN -transistor som deres passelement.I denne opsætning har regulatoren brug for en ret stor spændingsforskel, ofte omkring 2V, mellem input og output for at fungere korrekt.Dette relativt høje frafald gør dem mindre egnede til lavspændings- eller batteridrevne systemer, hvor det tæller hver volt.

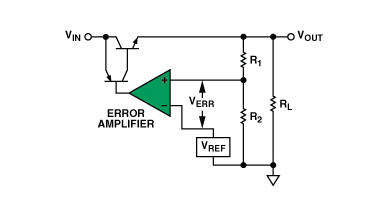

Figur 3. kvasi-ldo-kredsløb
Quasi-LDO-design reducerer frafaldsspændingen ved hjælp af en Darlington-parkonfiguration til passelementet.Denne struktur er stadig afhængig af NPN-transistorer, men ved at stable to opnår regulatoren et lavere frafald, normalt omkring 1V. Denne værdi kommer fra summen af basisemitterspændingen og mætningsspændingen for de involverede transistorer.Det er et skridt fremad i effektivitet, men stadig ikke ideel til ultra-lav-spænding.
Ægte LDO'er tager en anden tilgang.I stedet for NPN'er bruger de en mættet PNP- eller PMOS -transistor som PASS -enhed.Disse komponenter tillader strøm at strømme med mindre modstand, når de tændes, hvilket muliggør frafaldsspændinger så lave som 100 mV til 200 mV.Dette gør dem velegnet til systemer, hvor forsyningsspændingen er tæt på den ønskede output, som i moderne bærbar elektronik.
Mens ægte LDO'er udmærker sig i lav-dropout-ydeevne, kommer de med nogle afvejninger.En af de mest bemærkelsesværdige er højere jordstrøm, hvilket kan reducere den samlede effekteffektivitet, især i lavbelastningsscenarier.Derudover kan LDO'er være mere følsomme over for egenskaberne ved deres outputkondensator.For stabil drift skal kondensatoren vælges omhyggeligt med korrekt ESR (ækvivalent seriemodstand) og værdi for at matche regulatorens feedback -loop.Hvis ikke, kan regulatoren svinge eller opføre sig uforudsigeligt.
Valg af den mest passende spændingsregulator, især en LDO, kræver afbalancering af flere nøgleudvalg.Hver faktor påvirker, hvor godt regulatoren vil udføre under forhold, især når spændings- eller belastningsniveauer svinger.
• Start med at se på indgangsspændingsområdet.I batteridrevne systemer er dette risikabelt, fordi forsyningsspændingen falder over tid.Regulatoren skal stadig tilvejebringe en konsekvent output, selv når input kommer tæt på det ønskede outputniveau.Sørg for, at den LDO, du vælger, kan håndtere denne situation uden at miste regulering.
• Overvej derefter den udgangsspænding, som din belastning kræver.Dette sætter basislinjen for regulatorens job og påvirker direkte andre faktorer, som frafaldsspænding.Den maksimale belastningsstrøm er lige så vigtig.Din regulator skal støtte den højeste efterspørgsel efter overophedning eller falde ud af reguleringen.
• Dropout -spænding er en anden krævet overvejelse.Det definerer, hvor tæt input kan komme til output, mens den stadig opretholder en stabil spænding.Hvis dit system skal køre effektivt i nærheden af forsyningens nedre grænse, f.eks. Enden af en batteris udladningscyklus, vil du have en regulator med en meget lav frafaldsspænding.
• Overse heller ikke stille strøm.Dette er den nuværende regulator forbruger til at fungere, selv når belastningen er lys.I systemer med lav effekt eller altid kan en høj stille strømmen dræne dit energibudget hurtigere end forventet.
• Termisk ydeevne er også en del af ligningen.Spændingsregulatorer konverterer overskydende indgangsspænding til varme, så det er vigtigt at kontrollere, hvor meget strøm der vil blive spredt, og om enheden kan håndtere den termiske belastning inden for dine designbegrænsninger.
• For batteridrevne enheder er LDO'er normalt den bedste pasform.De er i stand til at opretholde et stabilt output, når batterispændingen falder, hvilket hjælper med at forlænge driftstiden.Men hvis du arbejder med et stabilt input som en rettet vekselstrømskilde, og frafaldsspænding ikke er et stort problem, er en standard lineær regulator muligvis mere effektiv og omkostningseffektiv.
• Mange LDO'er leveres også med indbyggede funktioner, der kan strømline dit design og øge pålideligheden.Disse kan omfatte nedlukningsstifter for at reducere strømmen i ledige tider, strøm-fail-indikatorer for at markere inputproblemer eller aktuelle begrænsning for at beskytte mod kortslutninger eller overbelastningsbetingelser.
Den interne struktur af en LDO, især den type transistor, der bruges som passelement, bruges til, hvordan regulatoren fungerer.Forskellige topologier påvirker frafaldsspænding, effektivitet, strømbehandlingsevne og stabilitet.Disse effekter er ofte subtile, men seriøse, når man vælger eller designer en regulator.

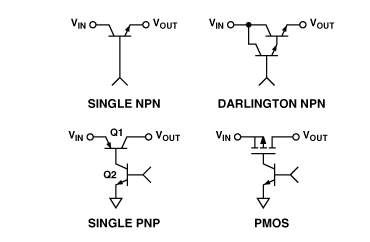

Figur 4. Pass -enheder
• Enkelt NPN -transistor - Denne opsætning er begrænset af behovet for at levere basisstrøm.Den mindste frafaldsspænding bestemmes af basisemitterspændingen, typisk omkring 0,7V.
• Darlington NPN -par - Tilføjelse af en anden transistor i en Darlington-konfiguration øger den aktuelle gevinst, men introducerer et yderligere base-emitterfald.Som et resultat stiger frafaldsspændingen til omkring 1,4V, hvilket gør den mindre effektiv til lavspændingsapplikationer.
• Enkelt PNP -transistor - En PNP -transistor, der bruges i mætningstilstand, kan give en lavere frafaldsspænding.Det giver strømmen mulighed for at strømme med mindre kontrolspændingsomkostninger sammenlignet med NPN -typer, hvilket gør det til et bedre valg, når der er behov for strammere spændingsmargener.
• PMOS -transistor - PMOS-baserede LDO'er opnår de laveste frafaldsspændinger.I stedet for at være begrænset af en fast base-emittertærskel, afhænger spændingsfaldet af transistorens on-resistance (RDS (ON)).Dette tillader dropouts så lavt som 100 mV eller mindre i optimerede design.
• Bipolære transistorer, såsom NPN- og PNP -typer, er stærke kunstnere, når det kommer til håndtering af høje belastningsstrømme.Imidlertid forårsager de typisk mere spændingsfald over regulatoren og kan være mindre effektive ved lave input-output-forskelle.
• PMOS eller mættede PNP -topologier Aktivér meget lavere frafald, hvilket er især vigtigt i systemer med stramme spændingsmargener, som batteridrevne enheder, der nærmer sig slutningen af deres ladningscyklus.Disse konfigurationer forbedrer effektiviteten, men leveres med afvejninger.De kræver generelt et mere præcist udvalg af outputkondensatorer for at opretholde stabil drift.Især kan høj outputimpedans og følsomhed over for kondensator ESR (ækvivalent seriemodstand) føre til ustabilitet, hvis ikke korrekt styres.
Det samlede effekttab i en LDO -regulator består af to hoveddele: Strømmen faldt over passelementet og strømmen, der bruges af det interne kontrolkredsløb.Du kan estimere dette tab ved hjælp af formlen:

Hvor:
• SD er strømafledning af LDO -regulatoren
• VI er indgangsspændingen
• VUD er udgangsspændingen
• jegL er belastningsstrømmen
• jegGND er den jordens strøm (roende strøm) for LDO -regulatoren
Denne ligning giver et praktisk skøn over, hvor meget varme regulatoren vil producere, hvilket hjælper med termisk design og effektivitetsplanlægning.
Den dynamiske stabilitet af en LDO -regulator afhænger stærkt af, hvordan dens interne feedback -loop reagerer på ændringer i driftsbetingelserne.Stabilitetsproblemer opstår ofte, når der er en pludselig ændring i belastningsstrøm, når der anvendes en outputkondensator med uegnede egenskaber, eller når loop får skift på grund af eksterne påvirkninger.Håndtering af disse variabler er nødvendig for at forhindre svingning eller uberegnelig spændingsadfærd.

Figur 5. LDO -frekvensamplitude -respons
I centrum af et LDOs reguleringssystem er en feedback -loop designet til at holde udgangsspændingen stabil.Loopens opførsel er formet af tre primære "poler" i sin frekvensrespons, der hver er bundet til specifikke fysiske egenskaber:
• The første pol er normalt fastgjort internt og afhænger af kompensationsnetværket og fejlforstærkerens ydelse.Dette sætter systemets grundlæggende lydhørhed.
• The Anden pol Formularer baseret på outputkondensatoren og den belastning, den driver.Efterhånden som belastningsbetingelserne eller kondensatorværdierne ændres, skifter denne pol, som enten kan understøtte eller skade stabiliteten.
• a Tredje pol Kan vises på grund af parasitkapacitans i passelementet, mest ved højere frekvenser.Denne subtile effekt bliver mere fremtrædende i kompakte eller højhastighedsdesign.
Sammen skaber disse poler en dynamisk balance.Hvis nogen af dem bevæger sig ind i det forkerte frekvensområde på grund af ændringer i kredsløbet eller komponenterne, kan regulatoren begynde at svinge.
For at forbedre stabiliteten drager mange designs fordel af et fænomen kendt som ZESR eller den nul, der blev indført af den ækvivalente seriemodstand for outputkondensatoren.Denne nul kan udligne en af de destabiliserende poler og udvide systemets fasemargin, hvilket hjælper med at opretholde en jævn spændingsregulering.Dette fungerer dog kun, hvis ESR falder inden for et specifikt vindue.Hvis modstanden er for lav, som i mange keramiske kondensatorer, forsvinder den stabiliserende nul og kan føre til ustabilitet.Hvis ESR er for høj, kan den skabe overdreven faseskift eller forringe ydelsen på andre måder.

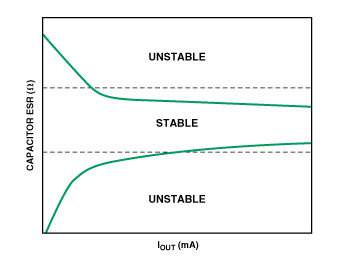

Figur 6. Stabilitet som funktion af outputstrøm og belastningskapacitor ESR
At vælge den rigtige outputkondensator handler ikke kun om størrelse eller omkostninger.Dens elektriske egenskaber - især ESR - er væsentligt afhængig af kondensatorens type, brand og endda hvordan det ældes over tid eller reagerer på temperaturændringer.Keramiske kondensatorer er vidt brugt, fordi de er kompakte, overkommelige og tilbyder høj kapacitet.Men de har også en tendens til at have ekstremt lav ESR, som muligvis ikke fungerer godt med alle LDO'er.Nogle regulatorer er specifikt designet til at tolerere eller kompensere for disse lav-ESR-forhold, mens andre kræver eksterne modstande eller specifikke kondensatortyper for at forblive stabile.
Analoge enheder designet AnyCap® -familien af LDO -regulatorer til at forenkle design af strømforsyningen og gøre det mere fleksibelt, især når man vælger output -kondensatorer.Traditionelle LDO'er kræver ofte specifikke kondensatortyper og ESR (ækvivalent serie -modstand) værdier for at forblive stabile.I modsætning hertil forbliver AnyCAP® -regulatorer stabile på tværs af en lang række tilstande, selv når de bruger keramiske kondensatorer så små som 0,47 µF.

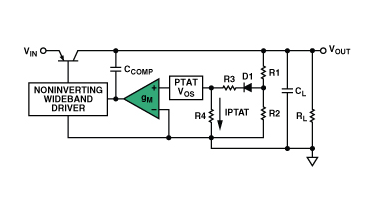

Figur 7. Forenklet skematisk af Anycap LDO -regulator
Kernen i denne arkitektur bruger et strømlinet, enkelt-loop-kontrolsystem.I stedet for at adskille spændingsregulering og referencegenerering til forskellige stier, styres begge inden for den samme feedback -loop.Dette forenkler det samlede kredsløb og forbedrer stabiliteten.Selve spændingsreferencen er baseret på et "virtuelt bånd-gap" -design, bygget ved hjælp af en intern PTAT (proportional med absolut temperatur) offset og diodekompensation.Denne tilgang tilvejebringer en pålidelig, temperaturstabil reference uden at kræve eksterne komponenter.
For frekvenskompensation bruger AnyCap® LDO'er en smart teknik: en ikke -inverterende driver interagerer med outputkondensatoren for at skabe en Miller -kompensationseffekt.Dette introducerer polopdeling, en nøgleteknik, der spreder feedback -loopens poler og forbedrer fasemarginen, hvilket gør systemet mere stabilt over et bredt driftsområde.
Disse interne designfunktioner giver AnyCap® -regulatorer flere ydelsesfordele;De giver en stærk afvisning af strømforsyningen, hvilket hjælper med at filtrere støj fra opstrøms komponenter.Strøm med lav hvile sikrer effektiv drift, selv når belastningen er lys.Hurtig forbigående respons betyder, at udgangsspændingen forbliver stabil, selv under pludselige belastningsændringer.Det vigtigste er, at disse LDO'er ikke er afhængige af et smalt ESR -interval for at forblive stabil, hvilket giver dig meget mere frihed, når du vælger kondensatorer.
Produkter som ADP3307 (100 mA) og ADP3331 (200 mA) har vist disse fordele i en række praktiske anvendelser.

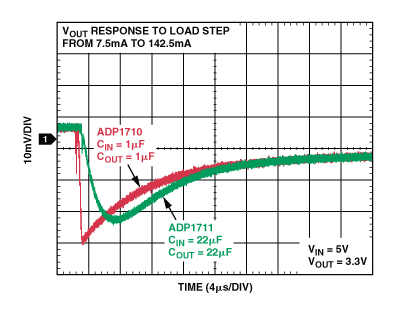

Figur 8. Forbigående respons af ADP1710 og ADP1711
Analoge enheder har også udvidet konceptet med nyere CMOS-baserede LDO'er såsom ADP1710 og ADP1711.Disse versioner er optimeret til lave omkostninger, pladsbesparende keramiske kondensatorer på 1μF eller større.De tolererer også ESR-værdier op til 500mΩ, hvilket gør dem velegnet til moderne kompakte systemer, der har brug for fremragende forbigående ydelse uden behov for specialiserede eller voluminøse eksterne komponenter.
En LDO -regulator består af flere funktionelle dele, der fungerer sammen for at holde udgangsspændingen stabil, selv når belastningen eller indgangsspændingen ændres.Hver komponent spiller en bestemt rolle i at kontrollere output nøjagtigt og pålideligt.
I midten af regulatoren er en spændingsreference, ofte et band-gap-design, der er valgt for sin evne til at forblive stabil på tværs af temperaturændringer.Det sætter en konsekvent målspænding, som resten af kredsløbet bruger som en basislinje.
Fejlforstærkeren er et højforanstalt kredsløb, der forbruger meget lidt strøm.Den sammenligner en nedskaleret version af udgangsspændingen med den interne reference.Hvis der er nogen forskel, justerer forstærkeren sin output for at korrigere den.Denne justering kontrollerer i sidste ende udgangsspændingen og holder den inden for stramme grænser.
For at sammenligne output nøjagtigt bruger kredsløbet en modstandsdeler, der består af to modstande (ofte mærket R1 og R2).Dette netværk reducerer udgangsspændingen til et niveau, der kan matches mod referencespændingen med fejlforstærkeren.
Passelementet, normalt en PMOS- eller PNP -transistor, fungerer som en variabel ventil mellem input og output.Det regulerer, hvor meget strøm strømmer til belastningen baseret på det signal, det modtager fra fejlforstærkeren.Dette element er nøglen til at opretholde en stabil spænding, især under forskellige belastningsbetingelser.
Outputkondensatoren hjælper med at udjævne spændingsvingninger og giver en buffer under hurtige ændringer i den aktuelle efterspørgsel.Dens egenskaber - især dens ækvivalente seriemodstand (ESR) - påvirker direkte stabiliteten i LDO's feedback -loop.
Kondensatorudvælgelse betyder meget her.Almindelige valg inkluderer Keramiske, lav-ESR-tantal eller polymerelektrolytiske kondensatorer.For typiske LDO -design ved hjælp af en 1μF -udgangskondensator understøtter en ESR i området 10MΩ til 300 MΩ normalt stabil drift.Hvis ESR er for lav eller for høj, kan regulatoren blive ustabil, så det er vigtigt at matche kondensatortypen med LDO's kompensationsdesign.
Når man vurderer, hvor godt en LDO fungerer under forhold, giver flere parametre nyttig opmærksomhed.Disse faktorer hjælper med at bestemme, hvor effektivt og pålideligt regulatoren vil fungere under forskellige belastninger, forsyningsbetingelser og støjmiljøer.
Quiescent strøm er mængden af strøm, som LDO bruger til sit interne kredsløb, når belastningsstrømmen er meget lav eller endda nul.I batteridrevne systemer, hvor strømbeskyttelse er risikabelt, kan det markant at vælge en LDO med lav hvilende strøm markant forlænge batteriets levetid.
PSRR måler, hvor effektivt regulatoren isolerer output fra støj eller krusning, der er til stede på inputforsyningen.En højere PSRR betyder bedre filtrering og mere stabil output, selvom input er støjende.
Det udtrykkes typisk i decibel (DB) og beregnet ved hjælp af denne formel:

Dette fortæller dig, hvor meget input -krusningen reduceres, før den når output.
Belastningsregulering viser, hvor meget udgangsspændingen skifter, når belastningsstrømmen ændres.Ideelt set ønsker du, at output skal forblive så stabilt som muligt, selv når den aktuelle trukket af belastningen øges eller falder.
Det måles som:

Lavere værdier reflekterer strammere spændingskontrol under dynamisk belastning.
Linjesegulering angiver, hvor følsom udgangsspændingen er over for variationer i indgangsspændingen.En god LDO holder output konsistent, selvom forsyningen svinger.
Dette beregnes som:

Igen betyder mindre værdier bedre ydelse.
Den kortvarige respons beskriver, hvor hurtigt og nøjagtigt udgangsspændingen reagerer, når belastningsstrømmen pludselig ændres, for eksempel når en processor vågner af søvn eller en sensor aktiveres.
Den maksimale forventede spændingsafvigelse under en sådan ændring kan estimeres med:

Hvor:
• ΔvTr, Max er den maksimale spændingsafvigelse under en kortvarig belastning
• jegUd, max er den maksimale ændring i belastningsstrøm
• CUD er outputkondensatoren
• Cb er yderligere bulkkapacitans
• ΔT1 er varigheden af den forbigående
• ΔvESR Er spændingsfaldet forårsaget af kondensatorens ækvivalente seriemodstand (ESR)
Jo hurtigere LDO gendannes fra belastningstrinnet, og jo mindre outputdyp eller spike er, jo bedre er dens kortvarige ydelse.
LDO -regulatorer tilbyder flere klare fordele, især i applikationer, der kræver enkelhed og lav støj.Som enhver magtreguleringsmetode leveres de imidlertid med et par afvejninger, der skal overvejes under designprocessen.
En af de største styrker ved LDO'er er deres Evne til at producere en meget ren udgangsspænding med minimal krusning.Dette gør dem til et fremragende valg i systemer, hvor elektrisk støj kan påvirke ydeevnen, såsom analoge signalkæder eller RF -kredsløb.
LDO'er er også fysisk kompakt og ligetil at implementere.Deres design kræver færre eksterne komponenter end at skifte regulatorer, hvilket forenkler det samlede layout og fremskynder udviklingstiden.
Derudover Støjkarakteristik med lav output Af LDO'er gør dem velegnet til præcisionselektronik, sensorer og lyd- eller kommunikationssystemer, hvor stabil spænding er alvorlig.
På trods af deres fordele er LDO'er generelt mindre effektiv end skiftende regulatorS, især når der er et stort mellemrum mellem input og udgangsspænding.Denne ineffektivitet bliver mere mærkbar, når højere belastningsstrømme er involveret.
Efterhånden som spændingsforskellen mellem input og output øges, er mere Strømmen går tabt som varme.Hvis regulatoren skal understøtte høj strøm, mens den falder betydelig spænding, bliver termisk styring et vigtigt problem.Du skal redegøre for varmeafledning gennem passende komponentstørrelse, køleforkastning eller layoutstrategier.
LDO'er findes i en lang række elektronik, der ofte er valgt for deres evne til at levere ren, stabil spænding med minimal kompleksitet.Følgende applikationer fremhæver, hvor de bringer mest værdi.

Figur 9. Powering Compact og batteridrevne enheder
I Mobiltelefoner, smartwatches og anden bærbar teknik, LDO'er leverer lavspændingseffekt effektivt, mens det samlede kredsløb holder det samlede kredsløb.Deres lave hvilende strøm hjælper også med at udvide batteriets levetid, der bruges i disse applikationer.

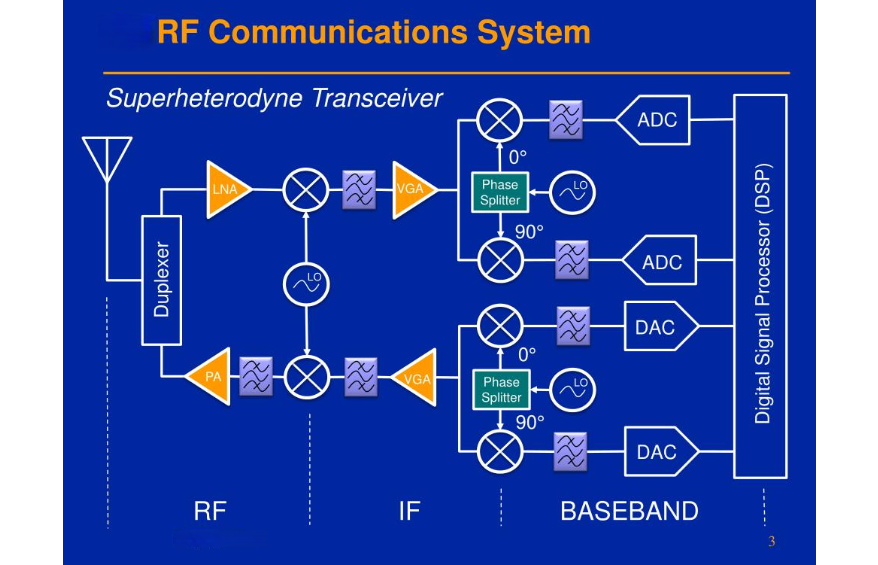

Figur 10. Understøtter miljøer med lavt støj
LDO'er er især effektive i RF og kommunikationssystemer Hvor selv mindre spændingsrusling kan forstyrre signalintegritet.De er også vidt brugt i analoge signalkæder som lydsystemer eller sensorgrænseflader, hvor konsistent lav-støj strøm bruges til nøjagtig ydelse.

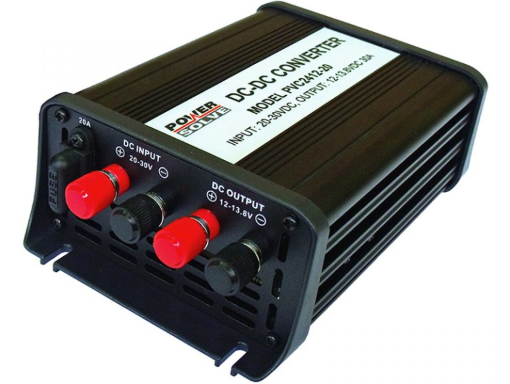

Figur 11. DC-DC Switching Converter
I mange magtarkitekturer tilføjes en LDO efter en DC-DC Switching Converter.Denne opsætning hjælper med at filtrere højfrekvent rippel efterladt af konverteren, hvilket giver en meget renere forsyning til følsomme nedstrøms komponenter.

Figur 12. Forbruger og bærbar elektronik
Fra Tabletter til bærbare medieafspillere, LDO'er hjælper med at opretholde stabil spænding i enheder, der konstant ændrer tilstande, fra inaktiv til aktiv tilstand, mens de også understøtter kompakte layouts.

Figur 13. Automotive og industrielle systemer
LDO'er med høj spænding bruges ofte i Køretøjer og industrielle kontrolenheder, hvor indgangsspændinger kan variere meget.Disse regulatorer værdsættes for deres robusthed og evne til at operere på tværs af bred temperatur og spændingsområder.

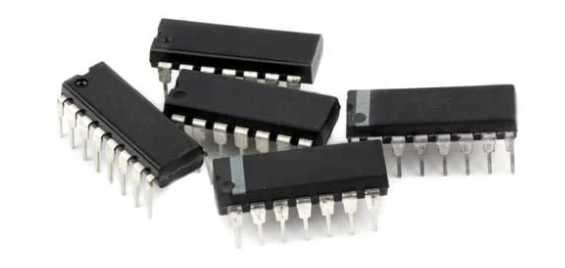

Figur 14. Kernekraft til digitale IC'er
LDO'er bruges ofte til at levere Kernespændinger til mikrokontrollere, FPGA'er og andre digitale logikkomponenter .I disse tilfælde er stram spændingsregulering nøglen til at sikre korrekt logisk drift og reducere risikoen for signaltidsfejl.
LDO-regulatorer tilbyder en ren, kompakt og pålidelig løsning til spændingsregulering, især i lavspænding, lav-støj miljøer.Ved at forstå deres driftsprincipper, adfærd på komponentniveau og de afvejninger, der er involveret i forskellige topologier, kan du træffe informerede valg for at afbalancere ydeevne, effektivitet og stabilitet.Uanset om det er en bærbar elektronik eller filtrering af krusning i postreguleringsstadier, forbliver LDO'er en aktiv del af strømstyringslandskabet.
Når du vælger eller bruger en LDO, skal du sikre dig, at indgangsspændingen er lige over output - dette er frafaldsspændingen.LDO skal håndtere belastningsstrømmen uden overophedning, så beregne strømtab ved hjælp af (vin - vout) × iload og sikre nok PCB -kobber til varmeafledning.Kontroller LDO's støjniveau, især i følsomme kredsløb, og bemærk, at modeller med lav støj kan have brug for specifikke kondensatorer for stabilitet.Gennemgå også databladet for Strømforsyningsafvisningsforhold (PSRR) og ydeevne under opstart eller belastningsændringer.
Den højeste effektivitet, som en LDO kan nå, er, når input- og udgangsspændingerne er meget tæt sammen.I teorien beregnes effektiviteten ved at dele udgangsspændingen med indgangsspændingen og multiplicere med 100. Så hvis du træder ned fra 3,3 volt til 3,0 volt, får du ca. 91% effektivitet.Men i de fleste situationer, især når input er meget højere end output, falder effektiviteten.For eksempel at konvertere 5 volt til 3,3 volt ved en halv forstærker afspiller mere end 30% af strømmen som varme.På grund af dette bruges LDO'er generelt ikke til højeffektiv behov-de vælges i stedet for deres lave støj og enkle design.
For at en LDO skal fungere korrekt, skal indgangsspændingen altid være højere end udgangsspændingen med mindst frafaldsspændingen.Hvis det ikke er tilfældet, regulerer LDO ikke korrekt.Du er også nødt til at bruge den rigtige type og værdi af outputkondensator-normalt en lav-ESR keramisk kondensator mellem 1 til 10 mikrofarader-installeret tæt på regulatorens outputstift.Dette holder udgangsspændingen stabil og undgår svingninger.Hvis din enhed skifter strøm hurtigt, som en trådløs chip, der tænder og slukker, har du også brug for god kortvarig respons fra LDO eller tilføjer mere outputkapacitans.
LDO'er kan være meget nøjagtige og vedligeholde typisk udgangsspænding inden for ± 1% af målværdien ved stuetemperatur og under ingen belastning.Når du indgår i ændringer i temperatur og belastningsstrøm, kan nøjagtigheden imidlertid variere op til ± 2% eller endda ± 3% afhængigt af delen.For eksempel kan en 3,3V LDO med ± 2% nøjagtighed muligvis udsende overalt mellem 3,23V og 3,37V under ekstreme forhold.Dette præcisionsniveau er normalt acceptabelt til at drive digitale IC'er, sensorer eller analoge kredsløb, men hvis der er behov for strammere nøjagtighed, skal der vælges en lavtolerance LDO.
En LDO "gør" ikke magt - det regulerer det simpelthen ved at droppe den ekstra spænding fra input til output, og i processen forvandler det den ekstra spænding til varme.For eksempel, hvis en LDO falder 5 volt ned til 3,3 volt ved en strøm på 0,5 ampere, giver den 1,65 watt til belastningen, men det spilder også ca. 0,85 watt som varme.Dette er grunden til, at effektiviteten er lavere sammenlignet med skiftende regulatorer.Hvis dit spørgsmål refererer til omkostninger, kan en typisk LDO-regulator koste så lidt som fem cent i bulk eller gå op til omkring to dollars for højtydende eller præcisionsversioner.
