En guide til hybrid fiber-koaksiale netværk

For at give hjem og virksomheder adgang til højhastighedsinternet, digitalt tv og telefonopkald har vi brug for et stærkt og let at vokse netværk.Hybrid fiber-coaxial (HFC) netværk er fremkommet som en praktisk løsning, hvilket blandes med høj kapacitetsoverførsel af fiberoptik med den udbredte rækkevidde af koaksialkabel.Denne artikel udforsker, hvordan HFC -netværk er struktureret, hvordan data flyder gennem dem, og hvorfor de fortsætter med at spille en aktiv rolle i bredbåndslevering, især i samfund med eksisterende kabelinfrastruktur.

Katalog

HFC Network Oversigt

Et hybrid fiber-coaxial (HFC) netværk bruger både fiberoptiske og koaksiale kabler til at levere internet, digitale tv og relaterede tjenester.Denne kombination hjælper med at afbalancere højhastighedsydelse med omkostningseffektiv levering af tjenester, især i byer og forstæder.

Processen begynder på en central facilitet kendt som headend.Her oprettes, digitale signaler, organiseres og sendes ud gennem højhastighedsfiberoptiske kabler.Disse fibre bærer dataene over lange afstande til specifikke punkter i kvarterer kaldet optiske knudepunkter.Ved hver optisk knude konverteres fiberens lysbaserede signaler til elektriske signaler.Disse nye signaler sendes gennem koaksiale kabler til den korte sidste strækning til hjem og virksomheder.Ved at bruge fiber til rygraden og koaksial til lokal levering kan netværket håndtere tunge datalastninger effektivt, mens de holder omkostningerne nede.

HFC -netværk struktureret

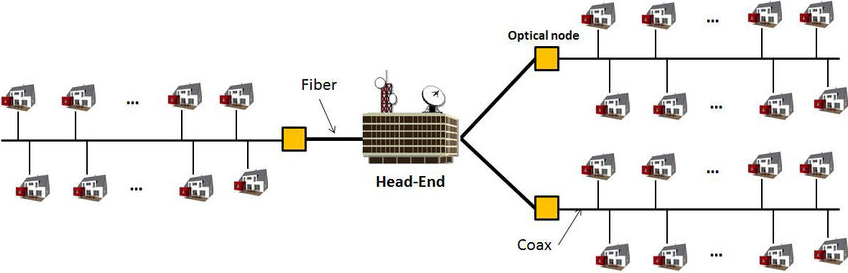

Figur 2. HFC -netværk struktureret

HFC -systemet består af flere dele, der arbejder sammen for at levere hurtig og pålidelig service:

Headend facilitet - Dette er det vigtigste kontrolcenter.Det håndterer al signalbehandling og routing.Herfra rejser data ud på fiberoptiske linjer for at nå forskellige dele af serviceområdet.

Optiske knudepunkter - Disse enheder er placeret tæt på bolig- og forretningsområder.De konverterer de optiske signaler fra fiberen til radiofrekvens (RF) signaler, der kan rejse gennem koaksiale kabler.

Koaksiale kabellinjer - Efter signalomdannelsen ved noden overtager koaksiale linjer.De bærer RF -signalerne resten af ​​vejen og når individuelle bygninger såsom huse eller lejlighedskomplekser.

Dette systemdesign hjælper med at minimere signaltab, gør opgraderinger lettere og giver dig mulighed for at udvide dækningen for at imødekomme den voksende efterspørgsel.

Komponenter i et HFC -netværk

Et HFC (hybrid fiber-coaxial) netværk består af flere sammenkoblede komponenter, der hver spiller en bestemt rolle i levering af data og medier fra udbyderen til slutbrugeren.Sådan strømmer processen fra kilden til din skærm eller enhed.

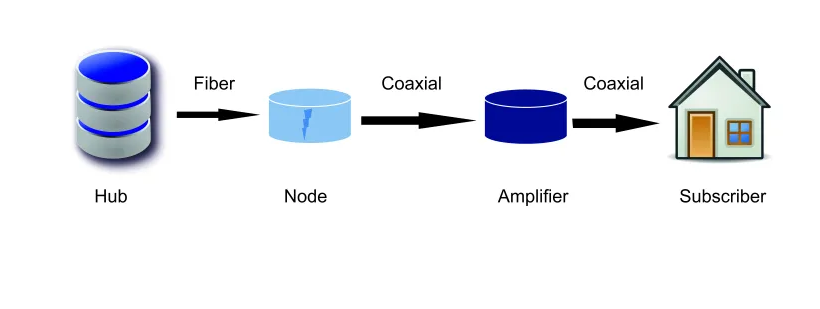

Figur 3. Komponenter i et HFC -netværk

Hub

Rejsen begynder på navet, der fungerer som et regionalt distributionspunkt.Det modtager videoindhold fra Central Headend og samler signaler med radiofrekvens (RF) fra forskellige tjenester såsom internet, stemme og tv.Disse signaler omdannes derefter til lysbaserede signaler, så de kan rejse effektivt gennem fiberoptiske kabler.

Fiberoptiske kabler

Fiberoptiske kabler bærer disse data over lange afstande.Fordi de transmitterer information som pulser af lys, er de i stand til at bevæge enorme mængder data med minimalt signaltab, selv på flere miles.Dette gør dem perfekte til rygraden i netværket.

Optisk knude

Når signalet når et lokalt kvarter, ankommer det til en optisk knude.Denne enhed markerer et risikabelt overdragelse.Det oversætter de optiske signaler tilbage til RF -signaler, hvilket gør dem kompatible med det næste segment af netværket: koaksiale kabler.

Koaksiale kabler

Koaksiale kabler bruges til den sidste del af rejsen - den "sidste mile" levering.Disse kabler har et lagdelt design, der inkluderer en central kobberleder, isolerende materiale, beskyttende afskærmning og en ydre jakke.Sammen hjælper disse komponenter med at opretholde signalkvaliteten, når data sendes i hjem og bygninger.

Forstærkere

For at holde signaler stærke og klare, især over længere strækninger af coax, placeres forstærkere langs kabelstien.Disse enheder øger RF -signalerne for at forhindre nedbrydning og sikre pålidelig service til kunden.

Kunde lokaler udstyr (CPE)

I slutningen af ​​linjen er kundens lokaler udstyr (CPE).Dette inkluderer hardware som kabelmodemer til internetadgang og set-top-bokse til tv-service.Disse enheder modtager RF -signalerne og konverterer dem til formater, der kan bruges af forbrugerelektronik - uanset om det streamer en film, gennemser internettet eller foretager et telefonopkald.

HFC -netværkskarakteristika

Hybrid fiber-coaxial (HFC) netværk forbliver en meget anvendt løsning i bredbåndsinfrastruktur, fordi de tilbyder en stærk blanding af hastighed, fleksibilitet og omkostningseffektivitet.Deres design understøtter samtidig levering af flere digitale tjenester over et enkelt system.

• En af de mest bemærkelsesværdige styrker ved HFC -netværk er deres Evne til at levere højhastighedsinternet.Afhængigt af hvordan netværket er konfigureret, og hvem tjenesteudbyderen er, kan downloadhastigheder nå 1 gigabit pr. Sekund eller højere.Dette gør HFC velegnet til tunge databrug, herunder streaming, online spil og videokonferencer.

• Strukturen af ​​HFC -netværk gør dem også Let at opgradere.Da systemet bruger fiberoptiske kabler til langdistance-datatransport og koaksiale kabler til lokal levering, kan du introducere nye teknologier uden at skulle erstatte hele den koaksiale del af netværket.Denne indbyggede skalerbarhed hjælper fremtidssikre infrastrukturen, mens den holder opgraderinger håndterbar.

• Omkostningseffektivitet er en anden vigtig fordel.Ved at fortsætte med at bruge eksisterende koaksialkabel til den endelige forbindelse til huse og virksomheder, kan du undgå de højere udgifter til at opbygge fuld fiber-til-hjem-systemer (FTTH).Denne hybrid -tilgang giver en stærk balance mellem præstation og budget.

• Et HFC -netværk er også designet til håndtere en bred vifte af tjenester.Det kan understøtte internetadgang, kabel-tv, voice-over-IP (VOIP) telefonservice og video-on-demand-alt sammen over den samme infrastruktur.Denne alsidighed giver dig mulighed for at tilbyde bundne tjenester uden behov for separate leveringssystemer.

• Med hensyn til ydeevne er HFC -systemer konstrueret til pålidelighed.Fiberhåndtag langdistans, højkapacitetstransport, mens koaksiale kabler opretholder stabil levering på lokalt niveau.Sammen giver de stærk signalkvalitet og bred servicedækning.

• Endelig HFC -netværk Støtte to-vejs kommunikation.Dette betyder, at de kan håndtere både nedstrøms (download) og opstrøms (upload) trafik, hvilket er nyttigt til moderne internetbrug, hvor du ikke bare modtager indhold, men også sender data, uanset om det uploader filer, deltager i videoopkald eller bruger interaktive apps.

Modulering og transmissionsteknologier i HFC -netværk

For at levere hurtige og pålidelige tjenester er HFC -netværk afhængige af et sæt avancerede transmissions- og modulationsteknologier.Hver del af systemet er designet til at bevæge store mængder data effektivt, selv under udfordrende forhold som signalbelastning eller elektrisk støj.

Quadrature Amplitude Modulation (QAM)

En nøgleteknologi, der bruges i HFC -netværk, er kvadraturamplitude -modulation (QAM).Denne metode gør det muligt at sendes digital video- og internetdata over netværket ved at justere både styrken og fasen af ​​signalet.Ved at gøre dette kan det pakke mere information i det samme frekvensområde, hvilket øger datakapaciteten uden at have brug for mere båndbredde.

Ortogonal frekvensafdeling multiplexing (OFDM)

I mere krævende miljøer, såsom områder med signalinterferens eller kompleks trafik, bruges ortogonal frekvensafdeling multiplexing (OFDM).OFDM opdeler signalet på tværs af mange mindre underkanaler, der er tæt placeret, men ikke forstyrrer hinanden.Dette design hjælper med at reducere signaltab og gør systemet mere modstandsdygtigt over for forstyrrelser, forbedring af stabilitet og samlet transmissionskvalitet.

QPSK eller 16-QAM

Kommunikation i HFC -netværk sker i begge retninger: fra brugeren til netværket (uplink) og fra netværket til brugeren (downlink).Uplink-signaler bruger typisk modulationer med lavere orden som QPSK eller 16-QAM, som er mere modstandsdygtige og bedre egnet til den mindre upload båndbredde.Downlink-signaler bruger på den anden side ofte QAM-formater med højere orden, som kan bære flere data, perfekt til downloads, streaming og videoindhold.

Fremad fejlkorrektion (FEC)

For at sikre, at dataene ankommer nøjagtigt, selvom der er mindre forstyrrelser, bruger systemet fremadrettet fejlkorrektion (FEC).Denne metode tilføjer små mængder ekstra data til det originale signal.Hvis en del af signalet bliver beskadiget eller tabt under transmission, kan netværket stadig rekonstruere meddelelsen ved hjælp af de tilføjede oplysninger, ligesom at samle et puslespil med et par ekstra stykker til sikkerhedskopi.

Dynamisk kanalbinding

I perioder med stor efterspørgsel bruger HFC -netværk dynamisk kanalbinding til at øge båndbredden.Denne tilgang kombinerer flere individuelle kanaler i en større rørledning, hvilket gør det muligt for flere data at bevæge sig på én gang.Det er især nyttigt i travle kvarterer og er et kernefunktion i DOCSIS (Data over kabeltjeneste -interface -specifikation) standarder, der styrer kabelbredbånd.

Kryptering og sikkerhed

Endelig er beskyttelse af dine data en vigtig del af HFC -netværksdesign.Krypteringsteknologier anvendes til at holde information sikre, mens den er i transit.Disse sikkerhedsprotokoller forhindrer uautoriseret adgang og hjælper med at sikre, at personlige og følsomme data forbliver private.

Data strømmer i HFC -applikationer

HFC (hybrid fiber-coaxial) netværk er bygget til at håndtere tovejsdatabevægelse, hvilket giver dig ikke kun mulighed for at modtage indhold, men også for at sende data tilbage til udbyderen.Denne tovejskommunikation er nøglen til at støtte moderne internet- og digitale tv -tjenester.Processen begynder på udbyderens centralkontor, hvor datasignaler oprettes i et format, der følger DOCSIS (Data over kabelservicegrænsefladespecifikation) standarder.Disse signaler rejser nedstrøms over højhastighedsfiberoptiske linjer mod kvarterfordelingspunkter.

Når signalerne når en Optisk knude, de gennemgår en større transformation.De lysbaserede signaler fra fiberen omdannes til radiofrekvens (RF) elektriske signaler, som er kompatible med de koaksiale kabler, der bruges i det lokale adgangsnetværk.Fra noden opdeles og dirigeres RF -signalet gennem koaksiale kabler, der strækker sig til hjem og små virksomheder.Undervejs hjælper forstærkere med at opretholde signalstyrke ved at øge det, når afstand eller kabelmodstand ellers kan forårsage tab.Når signalet når bygningen, er enheder som Kabelmodemer og Set-top-kasser overtage.Disse enheder oversætter det indkommende RF -signal til et format, som computere, fjernsyn og andre tilsluttede enheder kan bruge.

For opstrøms kommunikation, såsom at uploade en fil eller anmode om en videostrøm, fungerer processen omvendt.Enheden i hjemmet konverterer brugerdata til RF -signaler og sender dem tilbage gennem den samme koaksiale linje.På den optiske knude konverteres disse RF -signaler igen - denne gang fra elektrisk til optisk form - og sendes opstrøms over fibernetværket til udbyderens servere til behandling.Gennem begge retninger sikrer forstærkere, at signaler forbliver stærke og klare.Denne konstante forstærkning holder strømmen af ​​data stabile, selv over lange kabelstræk eller i spidsforbrugstider.

HFC sammenlignet med andre netværksteknologier

HFC -netværk er kun et af flere teknologier, der bruges til at levere internet- og medietjenester.Nedenfor er en oversigt over, hvordan HFC stabler op mod andre almindelige systemer, baseret på hvordan de fungerer, og hvad du typisk oplever.

DSL (digital abonnentlinje)

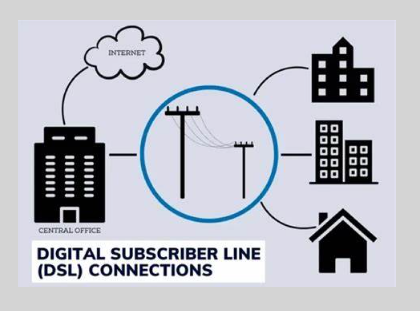

Figur 4. DSL (Digital Abonnent Line)

DSL bruger eksisterende kobbertelefonlinjer til at levere internettjeneste.Det blev vidt brugt, før fiber- og kabelteknologier blev mere almindelige.Imidlertid er DSL -hastigheder meget lavere, og ydelsen falder markant, når afstanden fra udbyderens centralkontor stiger.Sammenlignet med HFC er DSL langsommere og mindre pålidelig, især over længere afstande.

Satellitinternet og tv

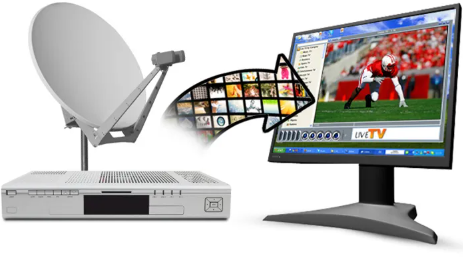

Figur 5. Satellitinternet og tv

Satellitsystemer Send signaler til og fra kredsende satellitter ved hjælp af jordbaserede retter.Denne opsætning giver adgang i fjerntliggende eller landdistrikter, hvor kabel- og fiberlinjer muligvis ikke når.Fordi signalerne er nødt til at rejse så lange afstande, er latenstid høj.Satellittjeneste kæmper også med pålidelighed i tætte bymiljøer eller under dårligt vejr.HFC tilbyder typisk lavere latenstid, mere stabile forbindelser og bedre ydelse i de fleste befolkede områder.

Fttx (fiber til x)

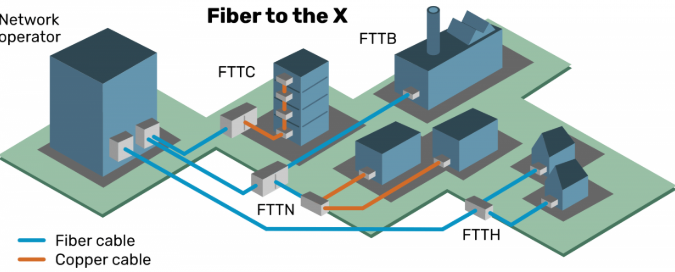

Figur 6. fttx (fiber til x)

FTTX henviser til forskellige fuldfiberarkitekturer såsom FTTH (Fiber til hjemmet) eller FTTB (Fiber til bygningen).Disse opsætninger tilbyder ekstremt høj båndbredde og minimalt signaltab, perfekt til applikationer med høj efterspørgsel som 4K streaming, spil eller netværk på virksomhedsniveau.Mens hurtigere end HFC er fulde fibersystemer dyrere at installere og kan være komplekse at implementere i opbyggede områder.HFC er i mange tilfælde mere tilgængelige og overkommelige, mens de stadig understøtter højhastighedstjenester.

PLC (Power Line Communication)

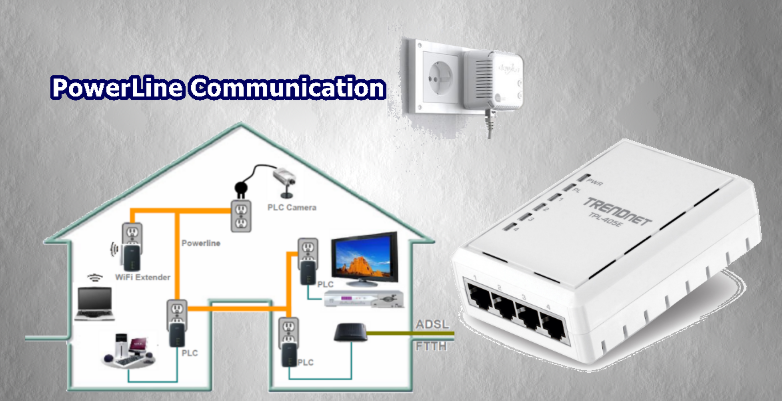

Figur 7. PLC (Power Line Communication)

PLC -systemer bruger eksisterende elektriske ledninger til at transportere data, ofte inden for hjem eller små kontorbygninger.Disse netværk er lette at konfigurere, fordi de ikke har brug for nye ledninger.Imidlertid er deres rækkevidde begrænset, og de er mere modtagelige for elektrisk interferens, hvilket kan påvirke hastighed og pålidelighed.Sammenlignet med HFC er PLC mere praktisk til brug af mindre skala, men ikke egnet til at levere bredbånd over længere afstande eller til flere brugere.

PON + EOC (passivt optisk netværk + Ethernet over coax)

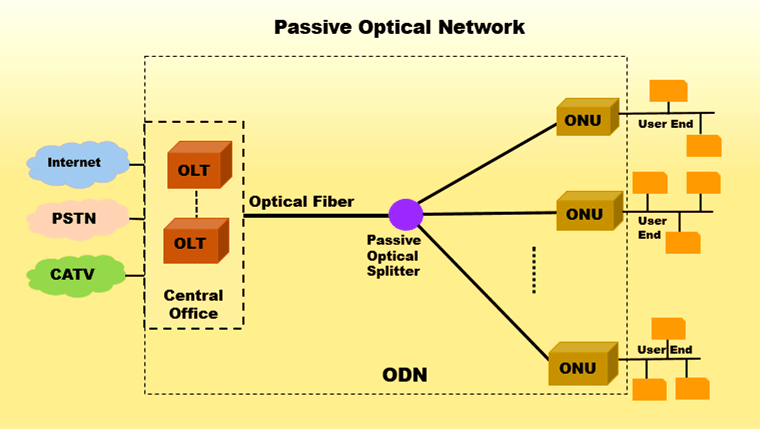

Figur 8. PON (passivt optisk netværk)

Denne hybridtilgang kombinerer passiv fiberinfrastruktur med koaksial kabling for at udvide netværket til slutbrugere.Det tilbyder fleksibilitet, især i bygninger, der allerede har coax installeret.Det er dog ikke optimeret til ekstremt høje båndbreddeapplikationer og kan være mere komplekse at administrere end HFC.HFC leverer typisk stærkere samlet ydelse med enklere vedligeholdelse.

Hinoc + PON (højhastigheds coax + passivt optisk netværk)

Hinoc er en nyere teknologi, der parrer højhastighedskoaksial transmission med 10-gigabit PON-systemer.Denne opsætning understøtter ekstremt hurtig internet og lav latenstid og konkurrerer med fuld fiberydelse.Imidlertid er det endnu ikke blevet vidt vedtaget og er muligvis ikke tilgængeligt i de fleste områder.I modsætning hertil er HFC allerede veletableret og bredt implementeret, hvilket tilbyder en mere praktisk løsning i dag for de fleste tjenesteudbydere.

Fordele og ulemper ved HFC -netværk

HFC (hybrid fiber-coaxial) netværk tilbyder en praktisk blanding af ydeevne og omkostningseffektivitet, især i områder, hvor koaksial infrastruktur allerede findes.Som enhver teknologi kommer de imidlertid med både styrker og begrænsninger.

Fordele ved HFC

• HFC -netværk er i stand til at levere Højhastighedsinternet og high-definition video uden at kræve en fuldstændig eftersyn af eksisterende infrastruktur.Dette er især værdifuldt i områder, hvor koaksiale kabelnetværk allerede er på plads, som tjenesteudbydere, kan du opgradere ydelsen ved at forbedre bestemte dele, som noder eller overskudsudstyr, snarere end at udskifte hele systemet.

• Ved at genbruge koaksiale kabler til det endelige segment af netværket har HFC -installationer en tendens til at være hurtigere og billigere sammenlignet med fuld fiberinstallationer.Dette gør dem til en omkostningseffektiv mulighed for dig, især i tætte byområder og forstæder.

• Systemet er bygget til at bære Højfrekvente signaler, som er nødvendige for at støtte moderne digitale tjenester som Gigabit Internet, 4K -videostreaming og VoIP.Disse frekvenser kan overføre store mængder data uden at kræve store fysiske ændringer i det eksisterende koaksiale layout.

• En anden fordel er HFC'er Stærk modstand mod signalinterferens.Koaksiale kabler er afskærmet for at hjælpe med at blokere støj fra nærliggende elektriske enheder eller miljøkilder.Denne afskærmning kombineret med signalforstærkere langs den koaksiale rute hjælper med at opretholde stabil og konsistent ydelse på tværs af et bredt dækningsområde.

Ulemper ved HFC

• På trods af sine styrker har HFC nogle sårbarheder.Fysiske koaksiale linjer kan være beskadiget af miljøforhold såsom lynnedslag, høj vind eller oversvømmelse.Reparationer i disse tilfælde kan tage tid og kan midlertidigt forstyrre service.

• Skalerbarhed er også en udfordring.Mens opgraderinger kan forbedre ydelsen i et begrænset område, kræver det ofte betydeligt bygningsarbejde at udvide netværket for at nå nye placeringer.Udvidelse af koaksiale linjer eller tilføjelse af nye optiske noder tilføjer omkostninger og kompleksitet.

• I kvarterer eller landdistrikterne, hvor koaksialkablet var aldrig bredt installeret eller er forringet over tid, implementering af HFC kan involvere omfattende forstærkning eller endda genopbygning af dele af netværket.Disse ekstra materialer og arbejdsomkostninger kan gøre det mindre attraktive sammenlignet med nyere all-fiberalternativer i disse områder.

Konklusion

Hybrid fiber-coaxial (HFC) netværk forbliver en pålidelig og omkostningseffektiv platform for moderne digitale tjenester.Ved at kombinere fiberens hastighed og båndbredde med tilgængeligheden af ​​koaksial kabling understøtter HFC-systemer alt fra højhastighedsinternet til HDTV og VoIP.Mens de står over for begrænsninger i skalerbarhed og miljømæssig holdbarhed, gør deres etablerede tilstedeværelse, opgraderingspotentiale og stærk præstation dem til et værdifuldt valg i dagens bredbåndslandskab.Efterhånden som efterspørgslen efter data fortsætter med at vokse, forbliver HFC en praktisk og udviklende løsning, der bro over ældre infrastruktur med fremtidsklar præstation.

Ofte stillede spørgsmål [FAQ]

1. er hybridfiber koaksial (HFC) god?

Ja, HFC er en god og pålidelig bredbåndsteknologi, især inden for by- og forstæderområder.Det tilbyder hurtige downloadhastigheder ved at kombinere fiberoptisk kabel til lang afstand transmission og koaksialkabel i den sidste kilometer til dit hjem.Det fungerer godt til aktiviteter som streaming, videokonferencer og webbrowsing.Du kan ofte finde det hurtigt at installere, når koaksiale linjer allerede findes, og brugere får typisk stabil ydelse, medmindre coax er gammel eller beskadiget.

2. Hvad er en hybridfiberforbindelse?

En hybridfiberforbindelse er en type internetopsætning, hvor fiberoptiske kabler bærer signalet fra udbyderen til et nærliggende område, og derefter leverer koaksiale kabler dette signal til individuelle hjem eller bygninger.Denne metode holder omkostningerne lavere end fuldfiberinstallationer, mens den stadig leverer højhastighedstjeneste.Du kan normalt forbinde fiberen til en kvartersknudepunkt og derefter bruge eksisterende koaksial ledninger til at nå dit modem inde i huset.Dette giver mulighed for en balance mellem præstation og overkommelige priser.

3. er HFC hurtigere end fiber?

Nej, HFC er ikke hurtigere end fiber.Mens HFC kan levere høje downloadhastigheder-ofte op til 1 Gbps-er fulde fiberoptiske forbindelser hurtigere og mere konsistente, især til uploadhastigheder.Fiber giver symmetriske hastigheder meget lav latenstid, perfekt til applikationer som videoopkald, skyarbejde eller spil.I modsætning hertil har HFC ofte meget lavere uploadhastigheder og kan påvirkes af netværksoverbelastning i delte koaksiale linjer, hvilket kan reducere ydelsen lidt i travle timer.

4. Hvad er coax på internettet?

Coax eller koaksialkabel er en type elektrisk kabel, der bruges til at transmittere internet-, tv- og telefonsignaler.Det er lavet af en kobberkerne, isolerende lag og afskærmning for at reducere interferens.I internetopsætninger bruges COAX typisk i det sidste afsnit af et HFC -netværk, der forbinder fra en stikkontakt til dit modem.Det bærer radiofrekvens (RF) signaler, at modemet derefter konverterer til digitale data til enheder.Du kan ofte kontrollere for skader, korrosion eller løse fittings på coax -linjer, fordi disse problemer kan svække signalkvaliteten og forårsage langsomme eller ustabile forbindelser.

5. Hvad er den maksimale hastighed for hybridfiber coax?

Den maksimale hastighed af en HFC -forbindelse afhænger af den dokumenter, der bruges.Med Docsis 3.0 kan downloadhastigheder nå op til 1 Gbps og uploade hastigheder op til 100 Mbps.DOCSIS 3.1 understøtter op til 10 Gbps download og 1-2 Gbps upload, skønt de fleste udbydere i øjeblikket tilbyder planer op til 1 eller 2 Gbps.Du kan normalt opleve 300 til 1000 Mbps downloadhastigheder, afhængigt af din plan og lokale netværksforhold.For optimal ydelse skal modemet, koaksiale kabler og signalstyrke alle opretholdes korrekt.
