Parallelpladekapacitor Konstruktion, Arbejdende Princip & Formel

En parallelpladekapacitor er en af de vigtigste typer kapacitorer. Den er lavet af to flade ledende plader, der er placeret parallelle med hinanden, med et isolerende materiale kaldet dielektrikum imellem dem. Parallelpladekapacitorer viser klart, hvordan kapacitans fungerer. Deres ydeevne afhænger af tre hovedfaktorer: pladearealet, afstanden mellem pladerne og det dielektriske materiale, der anvendes. Denne artikel forklarer konstruktionen, opladningskredsen, arbejdende princip, formel, afledning, løste eksempler og praktiske anvendelser af parallelpladekapacitorer.

Katalog

Konstruktion af en Parallelpladekapacitor

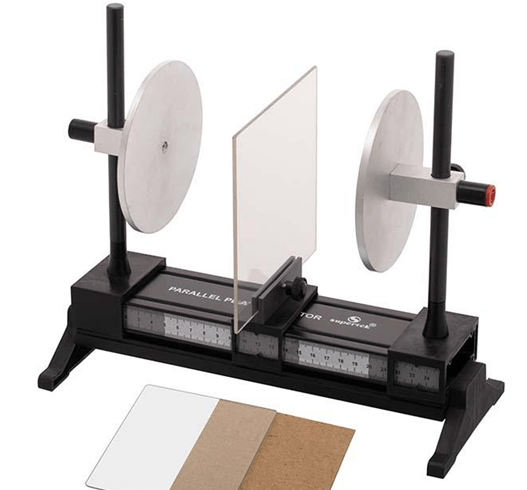

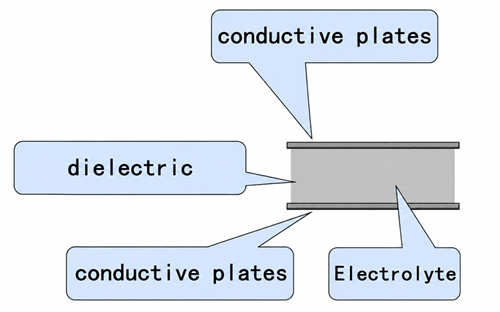

En parallelpladekapacitor er bygget med to ledende plader, der er placeret parallelle med hinanden. Disse plader er normalt lavet af ledende metaller såsom aluminium, kobber eller metalliseret folie. De er placeret tæt sammen, men rører ikke ved hinanden, hvilket efterlader et lille mellemrum imellem dem.

Rummet mellem pladerne fyldes med et isolerende materiale kaldet dielektrikum. Almindelige dielektriske materialer omfatter luft, papir, plastfilm, keramik, glimmer og glas. Dielektrikumet adskiller pladerne, forhindrer direkte elektrisk kontakt og hjælper med at definere kapacitorens spændingsvurdering og kapacitansværdi.

Eksterne terminaler eller ledninger er forbindet til de to plader, så kapacitoren kan tilsluttes en kreds. I praktiske designs kan pladerne og dielektrikumet arrangeres som flade plader, stablede lag eller rullede folie strukturer for at spare plads, samtidig med at den samme grundlæggende konstruktion opretholdes.

Opladningskreds for Parallelpladekapacitor

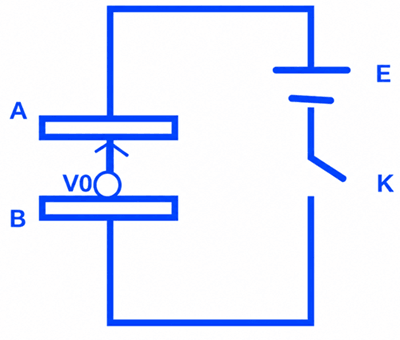

Opladningskredsen for en parallelpladekapacitor består af en kapacitor, der er tilsluttet en DC spændingskilde E gennem en kontakt K. De to kapacitorplader, mærket A og B, er tilsluttet modsat terminaler af batteriet. Spændingskilden leverer den energi, der er nødvendig for at flytte ladninger til pladerne, mens kontakten kontrollerer, hvornår opladningsprocessen begynder.

Når kontakten K lukkes, strømmer elektroner gennem den eksterne kreds fra den negative terminal af batteriet mod den ene kapacitorplade. Samtidig fjernes elektroner fra den modsatte plade og trækkes mod den positive terminal af batteriet. Som et resultat bliver plade A positivt ladet, og plade B bliver negativt ladet. Da dielektrikumet mellem pladerne er en isolator, kan ladning ikke strømme direkte gennem kapacitoren.

Efterhånden som ladninger akkumuleres på pladerne, udvikler der sig en spændingsforskel V₀ over kapacitoren. Denne spænding stiger gradvist, efterhånden som mere ladning opbevares. Opladningsstrømmen er først på sit maksimale niveau og falder derefter, efterhånden som kapacitorens spænding nærmer sig batteriets spænding.

Opladningsprocessen fortsætter, indtil kondensatorens spænding bliver lig med forsyningsspændingen E. På dette tidspunkt er kondensatoren fuldt opladet, og strømmen stopper med at flyde i jævnstrømskredsløbet.

Arbejdsmekanisme for en parallelplade kondensator

En parallelplade kondensator fungerer ved at adskille elektrisk ladning mellem to ledende plader. Når der påføres spænding, bliver den ene plade positivt ladet, og den anden bliver negativt ladet. Disse modsat rettede ladninger står over for hinanden gennem det dielektriske materiale.

De adskilte ladninger skaber et elektrisk felt i rummet mellem pladerne. Da det dielektriske materiale er en isolator, forhindrer det ladningerne i at bevæge sig direkte fra den ene plade til den anden. I stedet opbevares energien i det elektriske felt, der dannes mellem pladerne.

Efterhånden som den lagrede ladning øges, øges spændingen over kondensatoren også. Kondensatoren fortsætter med at gemme energi, indtil dens spænding svarer til den påførte spænding. Derefter forbliver den opladet, indtil den forbindes til en afladningsvej.

Formel for parallelplade kondensator

Kapacitansen af en parallelplade kondensator afhænger af dens fysiske konstruktion. Specifikt bestemmes den af området af de ledende plader, afstanden mellem pladerne og det dielektriske materiale, der er placeret imellem dem. Disse faktorer bestemmer, hvor meget elektrisk ladning kondensatoren kan gemme for en given påført spænding.

Kapacitansen beregnes ved hjælp af formlen:

Hvor:

C = kapacitans (F)

ε = permittivitet af det dielektriske materiale (F/m)

A = effektivt område af en plade (m²)

d = afstand mellem pladerne (m)

Denne formel viser, at kapacitansen stiger, når pladeområdet bliver større, fordi mere ladning kan gemmes på pladens overflader. Kapacitansen stiger også, når der anvendes et dielektrisk materiale med højere permittivitet, da det dielektriske materiale styrker kondensatorens evne til at gemme elektrisk energi. Omvendt reduceres kapacitansen, når afstanden mellem pladerne øges, fordi det elektriske felt bliver mindre koncentreret.

For en kondensator med luft eller vakuum mellem pladerne er permittiviteten lig med permittiviteten for det frie rum (ε₀). Når et andet dielektrisk materiale anvendes, bliver permittiviteten ε = εᵣε₀, hvor εᵣ er den relative permittivitet (dielectric constant) af materialet. Derfor kan forskellige dielektriske materialer betydeligt påvirke den endelige kapacitansværdi.

Afledning af parallelplade kondensator

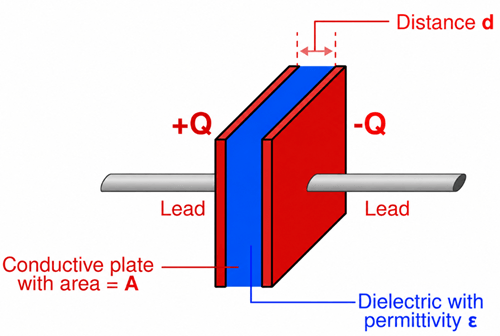

Afledningen af formularen for parallelplade kondensator begynder med strukturen vist i figuren. Kondensatoren består af to store ledende plader med område A, adskilt af en lille afstand d. Et dielektrisk materiale med permittivitet ε fylder rummet mellem pladerne. Den ene plade bærer en positiv ladning +Q, mens den anden bærer en lige negativ ladning −Q. Fordi pladeafstanden er meget mindre end plademålene, kan det elektriske felt mellem pladerne betragtes som ensartet.

Det første skridt er at bestemme overfladeladningstætheden på pladerne. Overfladeladningstætheden defineres som den ladning, der er fordelt over pladeområdet:

hvor σ er overfladeladningstætheden, Q er ladningen på pladen, og A er pladeområdet.

For to modsat ladede parallelle plader kombineres de elektriske felter produceret af hver plade i regionen mellem dem. Det resulterende elektriske felt mellem pladerne er:

Ved at indsætte udtrykket for overfladeladningstætheden får vi:

Denne ligning viser, at det elektriske felt stiger med lagret ladning og falder, når pladeområdet bliver større.

Potentialforskellen mellem pladerne er lig med det elektriske felt gange adskillelsesafstanden d:

V=Ed

Ved at indsætte udtrykket for det elektriske felt:

Kapacitans defineres som forholdet mellem lagret ladning og potentialforskellen over kondensatoren:

Erstatning af V med det tidligere resultat giver:

Efter forenkling bliver kapacitansen af en parallelplade kondensator:

Denne endelige ligning viser, at kapacitansen er direkte proportional med pladeområdet og den dielektriske permittivitet, mens den er omvendt proportional med afstanden mellem pladerne. Derfor vil større plader, et dielektrisk materiale med højere permittivitet eller en mindre pladeafstand resultere i en større kapacitansværdi.

Løste eksempler beregninger

Eksempel 1

En parallelplade kondensator bruger et dielektrisk materiale med relativ permittivitet k = 3,5. Pladeområdet er 0,08 m², og afstanden mellem pladerne er 0,002 m. Beregn kapacitansen.

Løsning:

Givet:

- Område, A = 0,08 m²

- Afstand, d = 0.002 m

- Relativ permittivitet, k = 3.5

- Permittivitet af det frie rum, ε₀ = 8.854 × 10⁻¹² F/m

Kapacitansformlen er:

 

Indsætter værdierne:

Svar: Kapacitansen er 1.24 nF.

Eksempel 2

En parallelplade kondensator har en kapacitans på 500 pF. Pladerne er adskilt med 0.0015 m, og luft anvendes som dielektrikum (k = 1). Beregn det nødvendige pladeareal.

Løsning:

Givet:

- Kapacitans, C = 500 pF = 500 × 10⁻¹² F

- Afstand, d = 0.0015 m

- Relativ permittivitet, k = 1

- Permittivitet af det frie rum, ε₀ = 8.854 × 10⁻¹² F/m

Omskriver kapacitansformlen:

Indsætter værdierne:

Svar: Det nødvendige pladeareal er 0.0847 m².

Praktiske anvendelser af parallelplade kondensatorer

• Energialstring i elektroniske kredsløb - Parallelplade kondensatorer lagrer elektrisk energi og frigiver det, når det er nødvendigt. De anvendes almindeligvis i strømforsyninger, tidskredsløb og pulsgenereringsapplikationer.

• Signalkobling og filtrering - Disse kondensatorer hjælper med at blokere DC-signaler, mens AC-signaler kan passere. De anvendes i vid udstrækning i forstærkere, filtre og kommunikationskredsløb for at forbedre signal kvaliteten.

• Radiofrekvens og tuningskredsløb - Parallelplade kondensatorer anvendes i oscillatorer, resonans kredsløb og radiofrekvensudstyr. Deres kapacitans hjælper med at bestemme driftfrekvenser og tuningegenskaber.

• Kapacitive sensorer - Ændringer i pladeafstand eller dielektriske egenskaber medfører ændringer i kapacitans. Dette princip anvendes i nærsensorer, forskydningssensorer, tryksensorer og berøringsfølsomme enheder.

• Touchscreen-teknologi - Kapacitive touchskærme registrerer ændringer i kapacitans, når en finger nærmer sig eller rører ved skærmen, hvilket muliggør præcis trykinput i smartphones, tablets og kontrolpaneler.

• Måle- og testudstyr - Parallelplade kondensatorer anvendes i laboratorieinstrumenter og testudstyr til måling af elektriske egenskaber og undersøgelse af elektrostatisk adfærd.

• Uddannelsesmæssige og forskningsmæssige anvendelser - Deres simple design gør dem nyttige til at demonstrere kapacitans, elektriske felter, dielektriske materialer og ladningslagring i fysik- og ingeniør laboratorier.

Ofte stillede spørgsmål [FAQ]

1. Hvorfor øger reduktion af afstand mellem kondensatorplader kapacitansen?

Reduktion af pladeafstanden styrker det elektriske felt mellem pladerne, hvilket gør det muligt for kondensatoren at lagre mere ladning ved den samme spænding. Dette øger direkte kapacitansen.

2. Hvad sker der, hvis det dielektriske materiale i en parallelplade kondensator svigter?

Hvis det dielektriske materiale bryder sammen, kan strømmen flyde direkte mellem pladerne, hvilket forårsager overophedning, tab af lagret energi og mulig skade på kondensatoren.

3. Hvorfor anvendes dielektriske materialer i stedet for at lade luft være mellem pladerne?

Mange dielektriske materialer har højere permittivitet end luft, hvilket øger kapacitansen og muliggør lagring af mere energi i samme fysiske størrelse.

4. Kan en parallelplade kondensator lagre energi uendeligt?

Nej. Rigtige kondensatorer mister gradvist lagret ladning på grund af lækstrømme, dielektriske ufuldkommenheder og forholdene i det eksterne kredsløb.

5. Hvorfor falder ladningsstrømmen, når en kondensator oplades?

Når ladningen akkumuleres på pladerne, stiger kondensatorens spænding og modarbejder forsyningsspændingen. Dette reducerer ladningsstrømmen, indtil den til sidst når nul.
