Hvordan INA333 forstærker små sensorsignaler

INA333 instrumentation amplifier IC er designet til præcise målinger af meget små differentielle signaler. Denne artikel forklarer INA333s hovedfunktioner, pin funktioner, ækvivalente dele, arbejdsprincip, korrekt brug, anvendelser i den virkelige verden og sammenligning med andre instrumentation forstærkere.

Katalog

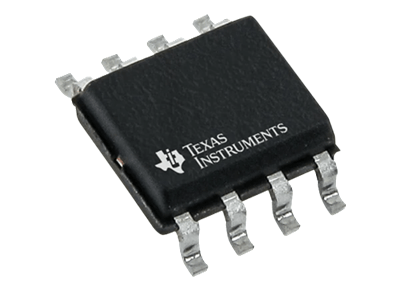

INA333 Instrumentation Amplifier IC

INA333 er en lav-effekts præcisions instrumentation forstærker IC, der bruges til at forstærke meget små differentielle signaler fra sensorer. Den er velegnet til applikationer, der har brug for præcis signalmåling, såsom belastningsceller, medicinsk udstyr, bærbare instrumenter og datainsamlingssystemer. Den understøtter justering af forstærkning med én ekstern modstand og fungerer godt i lavspændings, batteridrevne kredsløb. INA333 fås i kompakte 8-ben VSSOP og WSON pakker.

Ækvivalent for INA333 IC

• INA317

• AD8237

• AD623

• AD8226

• INA188

INA333 Nøglefunktioner og specifikationer

Parameter	INA333 Specifikation
Enhedstype	Præcisions Instrumentation Forstærker
Forsyningsspænding Interval	1,8 V til 5,5 V
Absolut maks. Forsyningsspænding	7 V
Forstærkningsinterval	1 til 1000
Forstærkningsformel	G = 1 + (100 kΩ / RG)
Indgangs-offset Spænding	25 μV (Max), G ≥ 100
Offsetspænding Drift	0,1 μV/°C, G ≥ 100
Indgangs støj Tæthed	50 nV/√Hz, G ≥ 100
Common-Mode Undertrykkelsesforhold (CMRR)	100 dB (Min), G ≥ 10
Indgangs-bias Strøm	200 pA (Max)
Hvile Strøm	50 μA (Typisk)
Indgangs spændings Interval	(V−) + 0,1 V til (V+) − 0,1 V
Udgangs spændings Interval	(V−) + 0,05 V til (V+) − 0,05 V
RFI Filtrering	Integreret RFI Filtreret Indgange
Driftstemperatur Interval	−40°C til +125°C
Opbevaringstemperatur Interval	−65°C til +150°C
Kryds Temperatur	+150°C (Max)
Menneskelig krop model (HBM) ESD Vurdering	±4000 V
Opladet enhed model (CDM) ESD Vurdering	±1000 V
Maskine model (MM) ESD Vurdering	±200 V
Pakke muligheder	8-Pin VSSOP, 8-Pin WSON
Junction-to-Ambient Termisk Modstand (VSSOP)	169,5 °C/W
Junction-to-Ambient Termisk Modstand (WSON)	60 °C/W
Lav-effekt Drift	Ja
Præcisions Ydeevne	Høj Nøjagtighed, Lav Drift, Lav Støj

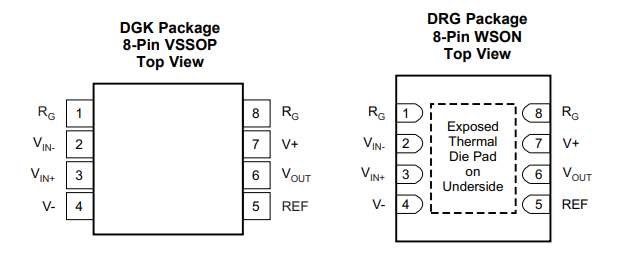

INA333 Pins konfiguration og funktioner

Pin Nr.	Pin Navn	I/O	Funktion
1	RG	—	Gain-indstillings pin. Tilslut en gain-modstand mellem Pins 1 og 8 for at indstille forstærkerens gain over 1.
2	VIN−	Indgang	Inverterende (negativ) differentiel indgangssignal.
3	VIN+	Indgang	Non-inverterende (positiv) differentiel indgangssignal.
4	V−	Strøm	Negativ strøm forsyningsforbindelse.
5	REF	Indgang	Reference spændingsindgang der indstiller udgangs-reference niveauet. Typisk tilsluttet til jord i enkelt-forsyningssystemer.
6	VOUT	Udgang	Forstærket udgangs signal.
7	V+	Strøm	Positiv strøm forsyningsforbindelse.
8	RG	—	Gain-indstillings pin. Tilslut en gain-modstand mellem Pins 1 og 8 for at konfigurere den ønskede gain.

Hvordan INA333 IC fungerer

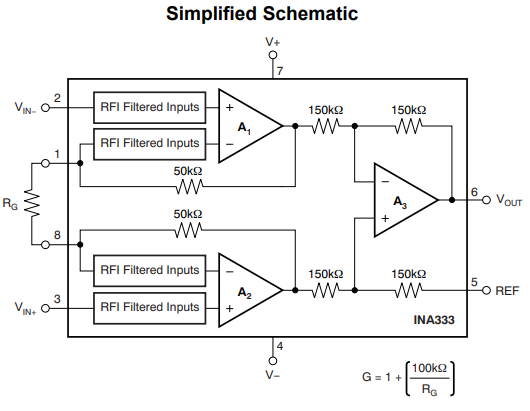

INA333 bruger en tre-op-forstærker instrumentation forstærker arkitektur til præcist at forstærke små differentielle signaler mens den afviser uønsket støj. Som vist i diagrammet, kommer indgangssignalerne ind gennem VIN+ og VIN−, hvor integrerede RFI-filtrede indgange hjælper med at reducere radiofrekvensinterferens før forstærkning.

Den første fase består af forstærkere A1 og A2, som forstærker den differentielle spænding mellem de to indgangssignaler. Gain bestemmes af den eksterne modstand RG tilsluttet mellem Pins 1 og 8. En mindre RG værdi producerer en højere gain ifølge ligningen G = 1 + (100 kΩ / RG).

De forstærkede signaler sendes derefter til forstærker A3, som fungerer som en differentiel forstærker. Denne fase trækker de to forstærkede signaler fra hinanden, afviser fælles mode støj og producerer en præcis udgangsspænding ved VOUT. REF pin tillader udgangssignalniveauet at blive forskudt når det er nødvendigt, mens V+ og V− giver strømforsyningen til enheden.

Sådan anvendes INA333 IC

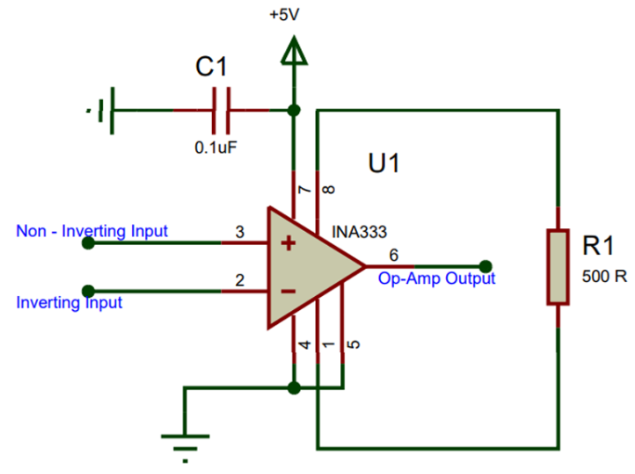

INA333 kan bruges som en præcisions forstærker til små sensorsignaler. I dette kredsløb er Pin 7 tilsluttet +5 V forsyningen, mens Pin 4 er tilsluttet jord. En 0,1 μF bypass kapacitor placeres nær forsyningspinen for at reducere strømstøj og hjælpe med at holde kredsløbet stabilt.

Indgangssignalet tilsluttes VIN+ og VIN−, og gain indstilles ved modstand R1 mellem Pins 1 og 8. Med en 500 Ω gain modstand, er gain omkring 201 ved hjælp af formlen G = 1 + (100 kΩ / RG). REF pin er tilsluttet jord, så udgangen refereres til 0 V. Det forstærkede signal tages fra Pin 6 og kan sendes til en ADC, mikrocontroller eller målekredsløb.

Virkelige applikationer af INA333

Elektroniske Vejeskalaer

INA333 bruges ofte i elektroniske vejescaler til at forstærke de meget små spændingssignaler fra belastningsceller. Dens lave offset spænding og høje nøjagtighed hjælper med at producere stabile og præcise vægtmålinger, selv ved måling af små belastningsændringer.

Medicinsk Overvågningsudstyr

Medicinske enheder måler ofte svage biologiske signaler, der har brug for præcis forstærkning. INA333 hjælper med at forbedre signal kvaliteten ved at forstærke lavniveau-signaler samtidig med at den reducerer uønsket elektrisk støj.

Industrielle, Dataindsamlings- og Miljømålesystemer

INA333 er nyttig i industriel overvågning, dataindsamlingssystemer, og miljøsensorudstyr. Den forstærker små sensorudgange fra tryk, kraft, temperatur og andre måle enheder før signalerne behandles af en ADC, controller eller optagesystem.

Bærbare og Batteridrevne Testinstrumenter

På grund af sin lave strømforbrug, er INA333 velegnet til håndholdte målere, bærbare testværktøjer og batteridrevne sensorsystemer. Den hjælper med at forlænge batteriets levetid samtidig med at den stadig giver præcis forstærkning for små signaler.

INA333 vs Andre Instrumentation Forstærkere

Specifikation	INA333	INA317	AD623	AD8226	INA826	AD620
Producent	Texas Instruments	Texas Instruments	Analog Devices	Analog Devices	Texas Instruments	Analog Devices
Forsyningsspændingsområde	1,8 V til 5,5 V	1.8 V til 5.5 V	3 V til 12 V	2.2 V til 36 V	2.7 V til 36 V	±2.3 V til ±18 V
Hvile Strøm	50 μA	50 μA	550 μA	350 μA	200 μA	1.3 mA
Indgang Offset Spænding (Max)	25 μV	25 μV	200 μV	35 μV	125 μV	50 μV
Offset Drift	0.1 μV/°C	0.1 μV/°C	2 μV/°C	0.3 μV/°C	0.4 μV/°C	0.6 μV/°C
Indgang Bias Strøm	200 pA	200 pA	25 nA	300 pA	5 nA	1 nA
CMRR (Min)	100 dB	100 dB	90 dB	100 dB	100 dB	100 dB
Indgang Støj Tæthed	50 nV/√Hz	50 nV/√Hz	35 nV/√Hz	22 nV/√Hz	28 nV/√Hz	9 nV/√Hz
Forstærkningsområde	1 til 1000	1 til 1000	1 til 1000	1 til 1000	1 til 10.000	1 til 10.000
Forstærkningsindstillingsmetode	Enkel Modstand	Enkel Modstand	Enkel Modstand	Enkel Modstand	Enkel Modstand	Enkel Modstand
Rail-to-Rail Udgang	Ja	Ja	Nær Rail-to-Rail	Ja	Nej	Nej
Drifts Temperatur	-40°C til +125°C	-40°C til +125°C	-40°C til +85°C	-40°C til +125°C	-40°C til +125°C	-40°C til +85°C
Pakke Muligheder	VSSOP, WSON	VSSOP, WSON	SOIC, MSOP	MSOP	SOIC, VSSOP	DIP, SOIC
Hovedstyrke	Ultra-Lavt Forbrug	Direkte Erstatning	Lav Pris	Lav Støj	Bred Forsynings Område	Høj Præcision

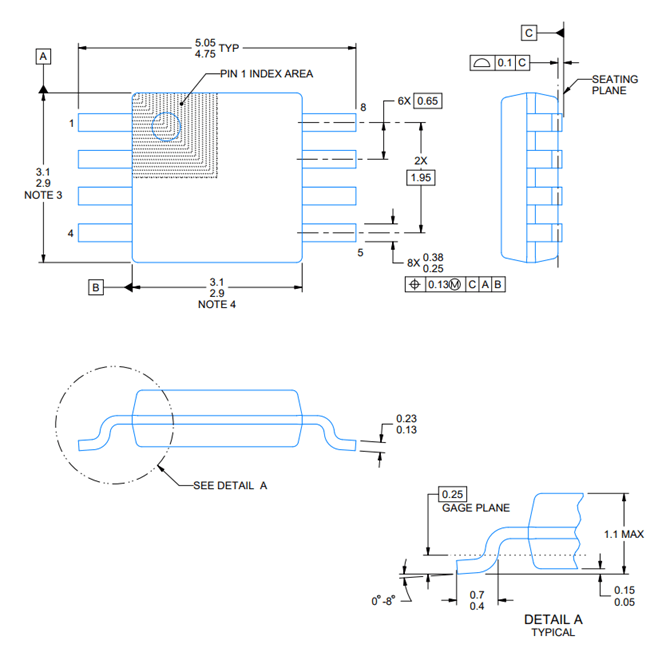

Mekaniske Dimensioner af INA333

Producent

Texas Instruments er en førende producent af analoge IC'er. Det har stærk erfaring med at lave præcisionsforstærkere som INA333. Virksomheden bruger avancerede halvlederprocesser, automatiseret wafer-fremstilling og strenge testsystemer. Disse hjælper INA333 med at opnå lav offset-spænding, lav drift, lav støj og stabil ydeevne. Texas Instruments bruger også kvalitetskontrol og pålidelighedstest for at støtte drift over et bredt temperaturintervall. Dens globale produktionsnetværk hjælper med at sikre konsekvent forsyning og produktkvalitet.

Ofte stillede spørgsmål [FAQ]

1. Hvorfor bruger INA333 en reference (REF) pin i stedet for at forbinde udgangen direkte til jord?

REF-pinen giver dig mulighed for at skifte udgangsspændingen til et ønsket niveau. Dette er nyttigt i enkeltforsyningssystemer, hvor udgangen ikke kan svinge under jord.

2. Hvordan påvirker forstærkning båndbredden af INA333?

Efterhånden som forstærkningen stiger, falder båndbredden. Højere forstærkning forbedrer signalforstærkningen, men reducerer frekvensområdet, som forstærkeren nøjagtigt kan behandle.

3. Hvad sker der, hvis forstærkningsmodstanden er frakoblet fra INA333?

Hvis ingen forstærkningsmodstand er tilsluttet, fungerer INA333 ved sin minimale forstærkning på 1, hvilket betyder, at indgangssignalet passerer igennem med lille forstærkning.

4. Kan INA333 nøjagtigt måle signaler på mikrovolt-niveau?

Ja. Dens lave offset-spænding, lave drift og høje CMRR gør det muligt at forstærke meget små differentielle signaler med høj nøjagtighed.

5. Hvorfor er fælles mode-afvisning vigtigt i præcisionsmålinger?

Fælles mode-afvisning hjælper med at fjerne støj, der optræder på begge indgangslinjer. Dette forbedrer målingsnøjagtigheden i elektrisk støjende miljøer.

6. Hvilke faktorer kan forårsage udgangsmætning i INA333?

Overdreven forstærkning, store indgangssignaler, utilstrækkelig forsyningsspænding eller en forkert REF-spænding kan forårsage, at udgangen når sine spændingsgrænser.

7. Er INA333 egnet til langvarige målesystemer?

Ja. Dens lave offset-drift og stabile ydeevne hjælper med at opretholde målingsnøjagtighed over lange driftsperioder.
