PMIC (Power Management IC) Arbejdsprincip og specifikationer

En PMIC hjælper med at kontrollere, regulere og fordele strøm inden i et elektronisk system, så hver komponent modtager den korrekte spænding og strøm. Denne artikel forklarer, hvad en PMIC er, hvordan den fungerer, dens vigtige specifikationer, hovedtyper, kommunikationsgrænseflader, og hvordan den sammenlignes med spændingsregulatorer og DC-DC konvertere.

Katalog

Hvad er en PMIC (Power Management IC)?

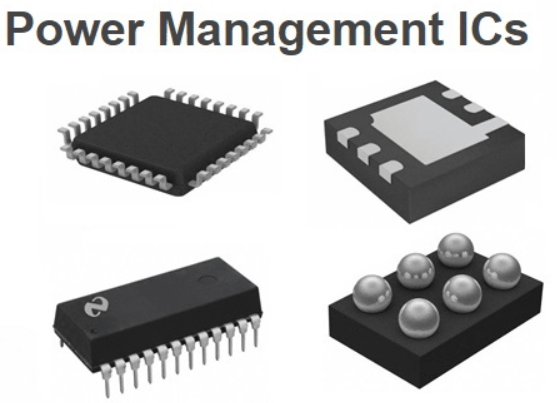

En PMIC (Power Management IC), også kendt som et strømstyrings integreret kredsløb, er en specialiseret elektronisk chip, der kontrollerer og styrer strøm inden for en elektronisk enhed. Den hjælper med at distribuere den korrekte spænding og strøm til forskellige systemkomponenter, så enheden kan fungere sikkert, effektivt og pålideligt.

En PMIC kombinerer normalt flere strømstyringsfunktioner i en enkelt chip, herunder spændingsregulering, batteriopladning, strøm sekvensering, termisk beskyttelse og systemovervågning. Ved at integrere disse funktioner sammen hjælper en PMIC med at reducere kredsløbs kompleksitet, spare PCB-plads, forbedre kraft effektivitet og forenkle det overordnede systemdesign. Moderne elektroniske enheder er afhængige af PMIC'er for at understøtte stabil ydeevne, længere batterilevetid og effektiv energistyring i kompakte og højtydende systemer.

Hvordan en PMIC fungerer i elektroniske systemer

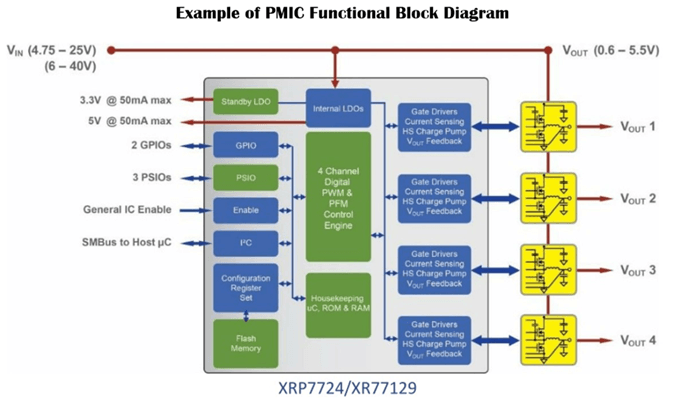

En PMIC arbejder ved at modtage indgående strøm og derefter kontrollere, konvertere og distribuere den strøm til forskellige dele af et elektronisk system. I det ovennævnte eksempel på et PMIC-funktionelt funktionsdiagram kommer indgangsspændingen ind gennem VIN-sektionen og behandles inden i PMIC'en, før den leveres til flere udgangskanaler såsom VOUT1, VOUT2, VOUT3 og VOUT4. Hver udgang kan give en anden reguleret spænding afhængigt af systemkomponenternes behov.

Inden i PMIC'en hjælper blokke som interne LDO'er, PWM- og PFM-kontrolmotorer, gate-drivere og strømsensorer med at opretholde en stabil og effektiv strømdistribution. PMIC'en overvåger kontinuerligt spændings- og strømniveauer, og justerer automatisk sin drift for at holde udgange stabile, selv når systembelastningen ændres. Kommunikationsgrænseflader som I2C og GPIO giver også PMIC'en mulighed for at arbejde med processoren til strøm sekvensering, standby kontrol og systemovervågning.

Ved at kombinere flere strømstyringsfunktioner i én chip hjælper en PMIC med at reducere PCB-plads, forenkle kredsløbsdesign, forbedre kraft effektivitet og understøtte pålidelig drift i enheder såsom smartphones, tablets, indlejrede systemer og industriel elektronik.

PMIC'ers vigtige specifikationer

Parameter	Typisk Område / Værdi	Beskrivelse
Indgangsspænding Område	1,8 V til 60 V	Det understøttede spændingsområde, der kan komme ind i PMIC'en
Udgansspænding	0,6 V til 24 V	Den regulerede spænding, der gives til systemkomponenter
Udgans strøm	100 mA til 20 A+	Den maksimale strøm, som PMIC'en kan levere
Effektivitet	80% til 98%	Effektivitet af power konvertering inden i PMIC
Antal strømrails	1 til 20+ rails	Antal uafhængige udgangskanaler
Switchede frekvens	100 kHz til 5 MHz	Frekvens brugt af integrerede DC-DC konvertere
LDO regulator antal	1 til 20+ LDO'er	Antal integrerede lav-dropout regulatorer
Batteriopladning understøttelse	100 mA til 10 A+ opladestrøm	Integreret opladningsstyringskapacitet
Power sekvensering	Programmerbar multi-rail sekvensering	Kontrol af opstart og nedluknings rækkefølge
Termisk beskyttelse	Typisk 125°C til 175°C nedlukning	Beskyttelse mod overophedning
Overstrømsbeskyttelse (OCP)	5% til 30% over den nominelle strøm	Begrænser overdreven strømflow
Overvoltsbeskyttelse (OVP)	Typisk 5% til 20% over udgangsspænding	Forhindrer farlige spændingsspidser
Hvilestrøm	100 nA til 1 mA	Strøm forbrugt under standby-tilstand
Pakke type og størrelse	WLCSP, QFN, BGA, TQFP	Fysiske PMIC pakke dimensioner
Drifts temperatur spænd	-40°C til +125°C	Understøttede temperaturforhold
Ripple og støj ydeevne	<10 mV to 50 mV typical	Udgangsspænding stabilitet og støjniveau
Dynamisk spændingsskalering (DVS)	0.6 V til 3.3 V programmerbar	Evne til at justere spænding dynamisk
Batteri brændstofmåler understøttelse	Spænding, strøm, temperatur, SOC overvågning	Batteri overvågningskapacitet
Fejlovervågningsfunktioner	OCP, OVP, UVLO, OTP, Power-Good	Systemfejl registrering og rapportering

Hovedtyper af PMIC power management IC

Mobile PMIC'er

Mobile PMIC'er er designet til smartphones, tablets og bærbar forbruger elektronik, hvor energieffektivitet, kompakt størrelse og batterilevetid er kritiske. Disse PMIC'er styrer processor strømrails, batteriopladning, termisk kontrol, displaykraft og hurtig opladningsfunktioner. De er ofte integreret med mobile applikationsprocessorer for at understøtte højtydende drift, mens de reducerer strømforbruget. Rigtige eksempler inkluderer Qualcomm PM8998 brugt med Snapdragon mobile platforme og Dialog DA9063 brugt i bærbare indlejrede enheder og mobilesystemer.

Industrielle PMIC'er

Industrielle PMIC'er er bygget til automationssystemer, indbyggede controllere, robotteknologi, industrielle computere og fabriksudstyr. Disse PMIC'er understøtter normalt bredere input spændingsområder, højere pålidelighed og bedre termisk ydeevne til hårde driftsmiljøer. De hjælper med at regulere strøm til processorer, sensorer, kommunikationsmoduler og industrielle grænseflader, mens de opretholder stabil drift under varierende belastninger. Almindelige eksempler inkluderer Texas Instruments TPS65217 brugt i indlejrede Linux-systemer og NXP PF8100 designet til industrielle og automotive processorer.

Automotive PMIC'er

Automotive PMIC'er bruges i infotainment systemer, avancerede førerassisterende systemer (ADAS), digitale instrumentklynger, karosselektronik og elektriske køretøjssystemer. Disse PMIC'er er designet til at operere pålideligt under høje temperaturer, vibrationer og elektrisk støjforhold, der ofte findes i køretøjer. Automotive PMIC'er inkluderer også avancerede beskyttelses- og funktionelle sikkerhedsfunktioner for at opfylde automotive standarder. Eksempler inkluderer Infineon TLF35584 til automotive mikrokontrollere og NXP FS6500 brugt i køretøjs sikkerheds- og kontrolsystemer.

IoT og Wearable PMIC'er

IoT og wearable PMIC'er fokuserer på ultra-lavt strømforbrug for at maksimere batterilevetid i kompakte bærbare enheder. Disse PMIC'er bruges ofte i smartwatches, trådløse sensorer, sundhedsovervågningsenheder, Bluetooth produkter og batteridrevne IoT-moduler. De understøtter effektiv strømkonvertering, lav standby strøm, og kompakt PCB design. Rette eksempler inkluderer MAX20361 til bærbar elektronik og nPM1300 fra Nordic Semiconductor for lavstrøms trådløse applikationer.

PMIC vs spændingsregulator vs DC-DC konverter

Funktion	PMIC (Power Management IC)	Spændingsregulator	DC-DC konverter
Hovedfunktion	Kompleks power management løsning	Leverer fast eller reguleret spænding	Konverterer én DC spænding til en anden
Integrationsniveau	Høj	Lav	Mellem
Inkluderer flere funktioner	Ja	Nej	Nej
Typiske funktioner	LDO'er, buck/boost konvertere, batteriopladning, strømsekvensering, overvågning	Spændings stabilisering kun	Omsætning af spænding op eller ned
Energieffektivitet	Høj	Moderat	Høj
PCB pladsbesparelse	Fremragende	Begrænset	Moderat
Design kompleksitet	Mere kompleks	Enkel	Moderat
Bedst til kompakte enheder	Ja	Begrænset	Ja
Batteri management support	Ja	Nej	Begrænset
Strømsekvensering support	Ja	Nej	Nej
Termiske beskyttelsesfunktioner	Avanceret	Grundlæggende	Moderat
Kommunikations grænseflader	I2C, SPI, PMBus	Normalt ingen	Nogle gange tilgængelige
Almindelige anvendelser	Smartphones, bærbare computere, bilsystemer, indlejrede systemer	Små analoge kredsløb, sensorer, simpel elektronik	Strømforsyninger, indlejrede systemer, industriel elektronik
Omkostninger	Højere	Lav	Moderat
Fleksibilitet	Høj	Begrænset	Moderat

Almindelige PMIC kommunikationsgrænseflader

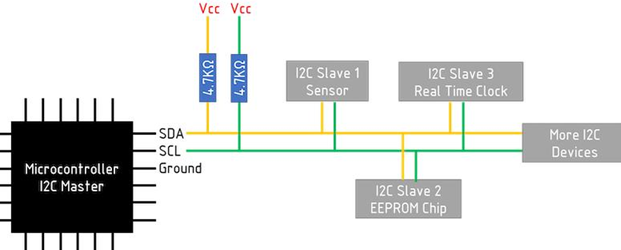

I2C-grænseflade

I2C er en almindelig kommunikationsgrænseflade, der bruges i PMIC-systemer, fordi den kun har brug for to hovedsignalledninger: SDA til data og SCL til klok. Som vist i billedet fungerer en controller som I2C-master, mens flere enheder tilsluttes samme bus som I2C-slaveenheder. I et PMIC-kredsløb kan processoren bruge disse SDA- og SCL-linjer til at kommunikere med PMIC.

Gennem I2C-grænsefladen kan processoren kontrollere spændingsstatus, ændre strømindstillinger, aktivere eller deaktivere strømforsyninger, styre opstartssekvensering og overvåge fejlsituationer. Billedet viser også pull-up-modstande tilsluttet Vcc, som er nødvendige for at holde I2C-linjerne stabile under kommunikation. Denne simple to-leder struktur gør I2C nyttig i smartphones, IoT-enheder, indlejrede kort og andre kompakte elektroniske systemer.

SPI-grænseflade

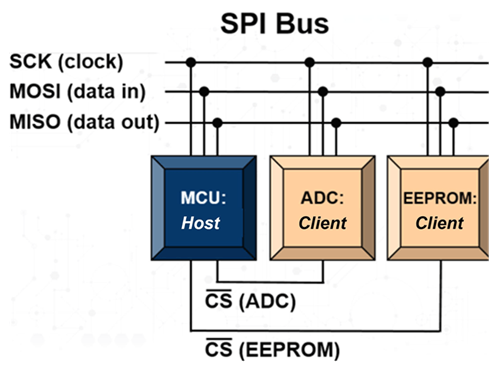

SPI er en kommunikationsgrænseflade, der bruges i nogle PMIC-systemer, når hurtigere dataoverførsel og hurtig kontrol er nødvendig. Som vist i eksempelbilledet fungerer MCU'en som vært, mens andre enheder tilsluttes som klienter på SPI-bussen. SPI-forbindelsen bruger separate signalledninger til SCK eller klok, MOSI eller data sendt fra værten, MISO eller data returneret fra klienten, og CS eller chipvælg til at vælge, hvilken enhed der skal kommunikere.

I et PMIC-system tillader SPI processoren at sende kontrolkommandoer, læse strømstatus, justere spændingsindstillinger og reagere hurtigt på systemændringer. Sammenlignet med I2C kræver SPI normalt flere signalledninger, men det kan give hurtigere og mere direkte kommunikation.

PMBus-grænseflade

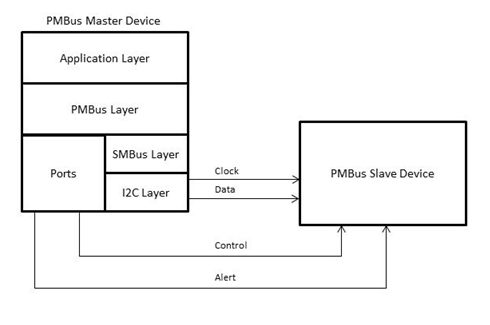

PMBus er en kommunikationsgrænseflade designet til avanceret strømstyring og overvågning. Som vist i eksempelbilledet kommunikerer en PMBus-masterenhed med en PMBus-slaveenhed ved hjælp af klok og datalinjer, svarende til SMBus eller I2C-baseret kommunikation. Diagrammet viser også kontrol- og alarmlinjer, som hjælper systemet med at styre strømadfærd og reagere på fejl.

PMBus giver hovedcontrollere mulighed for at overvåge spænding, strøm, temperatur og fejlforhold i realtid under PMIC-operation. Det kan også bruges til at justere strømindstillinger, kontrollere systemstatus og understøtte fjernstyring af strøm.

GPIO-grænseflade

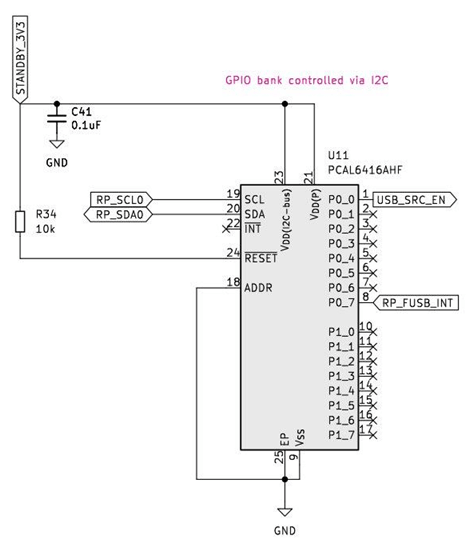

GPIO-pins bruges i PMIC-systemer til simple kontrol- og statusfunktioner. Som vist i eksempelbilledet styres GPIO-banken gennem I2C-linjerne SCL og SDA, mens GPIO-udgangspins tilsluttes systemkontrolsignaler som USB_SRC_EN og RP_FUSB_INT. Dette viser, hvordan GPIO-pins kan hjælpe hovedcontrolleren med at styre eksterne strømrelaterede funktioner.

I PMIC kan GPIO-signaler aktivere eller deaktivere strømforsyninger, udløse afbrydelser, registrere fejl, nulstille kredsløb eller styre standby-funktioner. De er nyttige, fordi de giver processoren en direkte måde at styre strømhændelser på uden at skulle bruge kompleks kommunikation. I indlejrede systemer hjælper GPIO med at koordinere opstart, nedlukning, søvn-tilstand og fejlovervågning mellem PMIC, processor og andre tilsluttede enheder.

UART-grænseflade

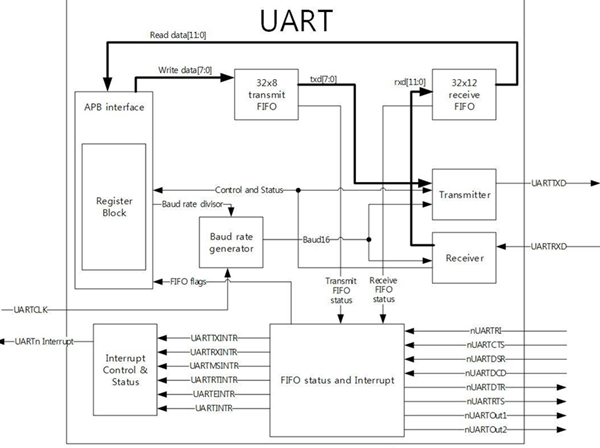

UART er en seriel kommunikationsgrænseflade, der kan bruges i nogle PMIC-systemer til fejlfinding, diagnostik eller grundlæggende konfiguration. Som vist i eksempelbilledet inkluderer UART-blokken en transmitter, modtager, baudrategenerator, FIFO-buffer, registerblok og afbrydelseskontrol/status. Disse dele gør det muligt at sende og modtage data mellem PMIC, processor eller ekstern udviklingsværktøj. I PMIC-drift er UART mindre almindelig end I2C eller SPI, men den kan stadig være nyttig til at læse diagnostiske data, kontrollere fejlfelter eller konfigurere strømindstillinger under udvikling og test.

Interrupt og status signaler

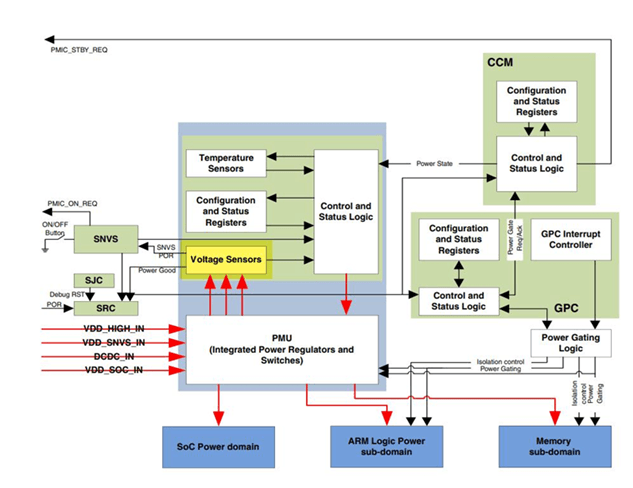

Interrupt og status signaler hjælper PMIC'en med hurtigt at rapportere strømrelaterede begivenheder til processoren. Som vist i eksempelbilledet overvåger PMU'en input som spændingssensorer, temperatursensorer, konfigurationsregistre og strømtilstands signaler. Når PMIC'en registrerer et problem eller systemændring, kan kontrol- og statuslogikken sende et interrupt- eller status signal til processoren.

Disse signaler bruges til at rapportere begivenheder såsom overtemperatur, lav spænding, strømsvigt, god strømstatus eller ændringer i strømtilstanden i PMIC-systemet. Billedet viser også power gating-logik, som hjælper med at tænde eller slukke for specifikke strømdomæner, såsom SoC, ARM-logik eller hukommelsessektion. Dette gør det muligt for systemet at reagere hurtigere på fejl, beskytte følsomme kredsløb og styre strømmen mere sikkert og effektivt.

Populære PMIC-producenter og eksempler på PMIC'er

Texas Instruments

Texas Instruments er en af de førende producenter af PMIC-løsninger. Virksomheden tilbyder et bredt udvalg af PMIC'er med integrerede buck-omformere, LDO'er, batteriopladningsfunktioner og understøttelse af strømrækkefølge. Populære PMIC-eksempler inkluderer TPS65217, der bruges i indlejrede Linux-systemer, og TPS6594-Q1, der er designet til bilprocessorer og ADAS-systemer.

Qualcomm

Qualcomm udvikler PMIC'er primært til smartphones, tablets og mobile platforme. Disse PMIC'er arbejder tæt sammen med Snapdragon-processorer for effektivt at styre CPU, GPU, hukommelse, opladning og batterifunktioner. Almindelige eksempler inkluderer PM8998 og PM8150, som er vidt brugt i højtydende Android-smartphones.

Infineon Technologies

Infineon producerer PMIC-løsninger til bil-, industr- og strøm-elektronikapplikationer. Deres PMIC'er fokuserer på pålidelighed, termisk styring og sikkerhedsfunktioner, der er nødvendige i moderne køretøjer og industrielle systemer. Eksempler inkluderer TLF35584 til bilmikrocontrollere og OPTIREG PMIC-familien, der anvendes i køretøjelektronik.

NXP Semiconductors

NXP Semiconductors leverer PMIC'er til bilsystemer, indlejrede processorer, industriel udstyr og netværksenheder. Deres PMIC'er understøtter ofte avanceret strømsekvensering, overvågning og sikkerhedsfunktioner. Almindelige eksempler inkluderer PF8100 til i.MX-processorer og FS6500, der bruges i bilkontrolsystemer.

Analog Devices

Analog Devices udvikler højtydende PMIC'er til industriel automatisering, kommunikation, medicinsk elektronik og datacenterapplikationer. Deres produkter fokuserer på præcisionsstrømregulering, overvågning og effektivitet. Eksempel PMIC'er inkluderer LTC3589 og MAX77650 til bærbare og portable enheder.

Renesas Electronics

Renesas tilbyder PMIC-løsninger til bilsystemer, industrielektronik, forbrugerenheder og indlejrede processorer. Deres PMIC'er understøtter effektiv spændingsregulering, lavt strømforbrug og systembeskyttelsesfunktioner. Populære eksempler inkluderer ISL91302A og RAA215300 til avancerede indlejrede systemer.

STMicroelectronics

STMicroelectronics fremstiller PMIC'er, der almindeligvis anvendes i STM32-baserede indlejrede systemer og lavenergiapplikationer. Eksempler inkluderer STPMIC1 til STM32 mikroprocessorer og L5965 til bilstrømstyringsapplikationer.

PCB-design med PMIC'er

At designe et printkort (PCB) med en PMIC kræver omhyggelig planlægning, fordi én PMIC kan kontrollere flere strømføringsskinner, switch-regulatorer og følsomme lavspændingskredsløb. Da PCB-layout direkte påvirker strømsstabilitet, termisk ydeevne, effektivitet og pålidelighed, kan et dårligt layout forårsage spændingsstøj, switching-interferens, overophedning, ustabil opstart eller kommunikationsproblemer.

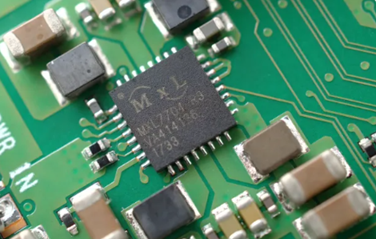

Komponentplacering er en af de vigtigste dele af PMIC-baseret PCB-design. Som vist i eksempelbilledet ovenfor er PMIC'en normalt omgivet af kondensatorer, induktorer og andre strømrelaterede komponenter, der er placeret tæt på IC'en. Indgangs- og udgangskondensatorer bør forblive nær PMIC'ens strømben for at reducere spændingsrippel og forbedre responsen under pludselige belastningsændringer.

Jordlayout, termisk kontrol og strømrouting er også kritiske. Et solidt jordplan hjælper med at reducere støj og varme, mens følsomme spor såsom feedback-, I2C- og sensorlinjer bør holdes væk fra støjende switch-noder. Højstrømsveje bør bruge bredere kobberbaner, termiske vias og kort routing for at reducere varme, EMI og spændingsspidser. Et rent PMIC-layout forbedrer effektiviteten, beskytter signaler og holder systemet stabilt.

Konklusion

Valget af den rigtige PMIC afhænger af applikationen, inputspændingen, outputbanerne, strømbelastningen, effektiviteten, kommunikationsgrænsefladen, pakkestørrelsen og beskyttelsesfunktionerne. Mobile enheder har brug for kompakte og batterieffektive PMIC'er, mens automotive- og industrielle systemer har brug for stærkere beskyttelse, bredere temperaturunderstøttelse og højere pålidelighed.

Ofte stillede spørgsmål [FAQ]

1. Hvorfor har moderne elektroniske enheder brug for en PMIC i stedet for separate strømkomponenter?

Moderne enheder kræver ofte flere spændingsniveauer, batteristyring, termisk beskyttelse og opstartsekvensering på meget lidt plads. En PMIC kombinerer disse funktioner i ét chip, hvilket hjælper med at reducere PCB-størrelsen, forbedre strøm effektiviteten, forenkle designet og understøtte bedre pålidelighed sammenlignet med brugen af mange separate strømkomponenter.

2. Hvordan forbedrer en PMIC batterilevetiden i bærbare elektroniske enheder?

En PMIC forbedrer batterilevetiden ved at styre strømforbruget mere effektivt. Den kan reducere unødvendigt strømforbrug, skifte komponenter til lavenergimode, regulere spændingen mere præcist og styre batteriopladningen sikkert. Dette hjælper enheder som smartphones, tablets og wearables med at fungere længere på en enkelt opladning.

3. Hvad sker der, hvis en PMIC fejler i et elektronisk system?

Når en PMIC fejler, kan systemet opleve opstartsproblemer, ustabil spænding, overophedning, opladningsfejl, tilfældige nedlukninger eller fuld strømtab. Da PMIC'en styrer flere strømbaner og beskyttelsesfunktioner, kan en beskadiget PMIC påvirke hele enhedens funktion.

4. Hvordan hjælper PMIC'er med at reducere varmeskabelse i elektroniske enheder?

PMIC'er forbedrer effektiviteten af strømomformningen og reducerer unødvendigt energitab under spændingsreguleringen. Højere effektivitet betyder, at mindre elektrisk energi omdannes til varme, hvilket hjælper med at forbedre den termiske ydeevne i kompakte enheder som smartphones, bærbare computere og indlejrede systemer.

5. Hvad er forskellen mellem en PMIC og en standard spændingsregulator?

En standard spændingsregulator leverer primært stabil spændingsudgang, mens en PMIC integrerer flere strømstyringsfunktioner i én enhed. En PMIC kan inkludere DC-DC-omformere, LDO'er, batteriopladning, termisk beskyttelse, overvågningskredsløb og kommunikationsgrænseflader, hvilket gør den mere velegnet til komplekse systemer.

6. Hvorfor bruger PMIC'er strømsekvensering i elektronische systemer?

Forskellige systemkomponenter har ofte brug for at tænde og slukke i en specifik rækkefølge for at undgå ustabilitet eller hardwarebeskadigelse. PMIC-strømsekvensering kontrollerer denne opstart og nedlukningsproces for at sikre, at processorer, hukommelse og perifere enheder fungerer sikkert og korrekt.
