FDC1004 Højopløsnings kapacitiv sensor IC Oversigt

FDC1004 er en kapacitiv sensor IC designet til at måle meget små ændringer i kapacitans og konvertere dem til digitale data, som en mikrokontroller kan læse. Denne artikel forklarer FDC1004's pinout, arbejdsprincip, nøglespecifikationer, funktioner, anvendelser, sammenligning med andre kapacitive sensing IC'er og adfærd i applikationskredsløbet.

Katalog

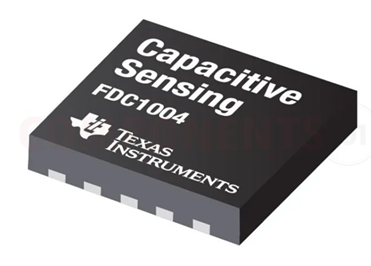

FDC1004 Kapacitiv Sensing IC Grundlæggende

FDC1004 er en højopløsnings, 4-kanals kapacitans-til-digital konverter designet til kapacitive sensing systemer. Den måler meget små ændringer i kapacitans og konverterer dem til digitale data, som kan læses af en mikrokontroller gennem et I²C interface.

Hver kanal har et fuldskalaområde på ±15 pF og kan håndtere sensor offset kapacitans på op til 100 pF. Denne offset kan programmeres internt eller leveres gennem en ekstern kondensator, hvilket hjælper med at forbedre målefleksibilitet og stabilitet.

FDC1004 inkluderer også shield-drivere, der hjælper med at reducere EMI-interferens og fokusere sensing retningen af den kapacitive sensor. Dette gør systemet mere pålideligt i støjende miljøer.

Den fås i 10-pin WSON og VSSOP pakker, begge med en kompakt størrelse på 3,0 mm × 3,0 mm. Dens lille fodaftryk understøtter lav-strøm, lav-kost og pladsbesparende kapacitive sensing design.

Alternativer & Ækvivalent Model

IC / Model	Hoved Funktion	Kanaler	Grænseflade
MPR121	Kapacitiv berøring sensing	12	I²C
CAP1188	Berøringssensor controller	8	I²C
AT42QT1010	Enkel berøring input sensing	1	Digital Output
FDC2214	Højopløsnings induktiv/kapacitiv sensing	4	I²C
AD7746	Præcisions kapacitansmåling	2	I²C
CY8CMBR3116	Kapacitiv knapcontroller	16	I²C

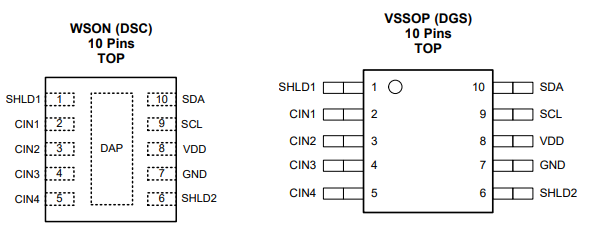

FDC1004 Pinout og Pin Funktioner

Pin	Navn	Type	Beskrivelse
1	SHLD1	Shield Driver Output	Driver skjoldlaget for at reducere EMI-støj og forbedre sensing retning.
2	CIN1	Kapacitiv Input	Kanal 1 kapacitiv sensor input.
3	CIN2	Kapacitiv Input	Kanal 2 kapacitiv sensor input.
4	CIN3	Kapacitiv Input	Kanal 3 kapacitiv sensor input.
5	CIN4	Kapacitiv Input	Kanal 4 kapacitiv sensor input.
6	SHLD2	Shield Driver Output	Andet skjold driver output til sensorbeskyttelse og støjreduktion.
7	GND	Jord	Jord forbindelse til IC'en.
8	VDD	Strømforsyning	Positiv strømforsyningsindgang.
9	SCL	I²C Clock	Seriel clock linje for I²C kommunikation.
10	SDA	I²C Data	Seriel data linje for I²C kommunikation.

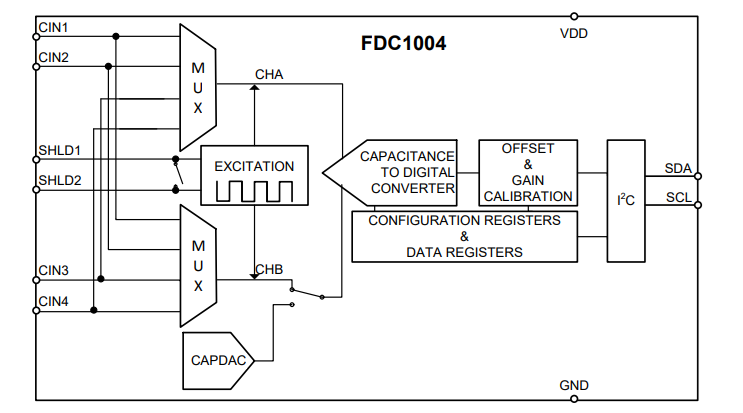

Sådan fungerer FDC1004 i kapacitive sensing-systemer

FDC1004 arbejder ved at måle meget små ændringer i kapacitans mellem en sensor-elektrode og jord. Når et ledende objekt bevæger sig nær sensoren, ændres kapacitansværdien. IC'en opdager denne ændring og konverterer den til digitale data, der kan behandles af en mikrocontroller gennem I²C-interfacet.

Inden i FDC1004 vælger MUX (multiplexer) en af de fire kapacitive indgangskanaler (CIN1 til CIN4). Det valgte sensorsignal forbindes derefter til excitationskredsløbet og kapacitans-til-digital konverteringsblok. Excitationsblokken genererer det sensing-signal, der bruges til at måle kapacitansændringer præcist.

Den målte kapacitans konverteres til digitale værdier af den interne kapacitans-til-digital konverter (CDC). Disse digitale målinger behandles gennem offset, gain kalibrering, og konfigurationsregistre, før de transmitteres gennem I²C kommunikationsgrænsefladen ved hjælp af SDA og SCL pins.

IC'en inkluderer også SHLD1 og SHLD2 skjolddrivere, som hjælper med at reducere EMI-støj og forbedre sensing-stabiliteten. Derudover kompenserer den interne CAPDAC-kreds for sensorens offset kapacitans, hvilket gør det muligt for FDC1004 at opretholde nøjagtige målinger selv med større sensor-elektroder eller længere sensorbaner.

Nøglespecifikationer for FDC1004

Specifikation	Værdi
Enhedstype	4-kanals kapacitans-til-digital converter
Forsyningsspænding (VDD)	3 V til 3,6 V
Drifts temperatur	-40°C til 125°C
Målings område	±15 pF
Max indgangs-offset kapacitans	100 pF
Opløsning	16-bit
Forsyningsstrøm (Aktiv tilstand)	750 µA typisk
Forsyningsstrøm (Dvale tilstand)	29 µA typisk
Excitations frekvens	25 kHz
AC excitations spænding	2,4 Vpp
Gennemsnitlig DC spænding	1,2 V
Skjolddriver kapacitet	400 pF
Kommunikations interface	I²C
I²C Clock frekvens	10 kHz til 400 kHz
ESD-beskyttelse (HBM)	±1000 V
Opbevaringstemperatur	-65°C til 150°C
Pakke muligheder	WSON-10, VSSOP-10
Pakkestørrelse	3,0 mm × 3,0 mm

FDC1004 kapacitiv sensing IC-funktioner

Høj opløsning kapacitansmåling

FDC1004 understøtter højopløsnings kapacitansmåling med et indgangsområde på ±15 pF og en måleopløsning på 0,5 fF, hvilket muliggør detektering af meget små kapacitansændringer.

Firekanals kapacitiv sensing

IC'en inkluderer 4 kapacitive indgangskanaler, der muliggør flere sensorer at operere inden for et enkelt sensing-system.

Større offset kapacitans støtte

FDC1004 kan håndtere op til 100 pF maksimal offset kapacitans, hvilket hjælper med at støtte større sensor-elektroder og længere sensorbaner.

Programmerbare output datahastigheder

Enheden understøtter programmerbare samplingshastigheder på 100 S/s, 200 S/s, og 400 S/s for fleksibel sensing-ydeevne.

Lavt strømforbrug

IC'en fungerer med lavt strømforbrug, og bruger cirka 750 µA i aktiv tilstand og 29 µA i dvale tilstand.

Skjolddriver støtte

Integrerede skjolddrivere understøtter op til 400 pF skjoldlast, hvilket hjælper med at reducere EMI-interferens og forbedre sensing-stabiliteten.

I²C kommunikationsinterface

FDC1004 bruger en standard I²C-grænseflade til kommunikation med mikrocontrollere og indlejrede systemer.

Bredt drifts temperaturområde

Enheden understøtter et drifts temperaturområde fra −40°C til 125°C.

Hvor anvendes FDC1004?

• Kapacitive berøringsgrænseflader – Bruges til at detektere fingerberøringer og nærhed på berøringsfølsomme overflader.

• Væske niveau overvågningssystemer – Måler væskeniveauer gennem ikke-metalliske beholdere uden direkte kontakt.

• Proximity detection-systemer – Detekterer nærliggende ledende objekter ved hjælp af kapacitansændringer.

• Gestusgenkendelses-enheder – Spor håndbevægelser og gestusaktivitet nær sensorområdet.

• Industrielt kapacitivt sensorudstyr – Bruges i præcisionsmålesystemer, der kræver stabil kapacitetsmåling.

• Indlejrede sensorsystemer – Integreret i MCU-baserede sensor- og overvågningsdesigns via I²C-grænsefladen.

• Miljøovervågningssensorer – Understøtter sensorsystemer, der overvåger materialer eller miljøændringer ved hjælp af kapacitetsvariation.

FDC1004 vs Andre kapacitive sensor IC'er

Funktion	FDC1004	MPR121	CAP1188	AD7746
Hovedfunktion	Højopløselig kapacitetsmåling	Kapacitiv berøringssensor	Kapacitiv berøringssensor	Præcisionskapacitetsmåling
Antal kanaler	4	12	8	2
Grænseflade	I²C	I²C	I²C	I²C
Måleopløsning	16-bit / 0.5 fF	Lavere berøringsniveauopløsning	Berøringsniveau sensor	24-bit høj præcision
Indgangsområde	±15 pF	Berøringsdetektering fokuseret	Berøringsdetektering fokuseret	±4 pF typisk
Offsetkapacitetsunderstøttelse	100 pF	Begrænset	Begrænset	Mindre sammenlignet med FDC1004
Skærmdriverunderstøttelse	Ja	Nej	Nej	Nej
Lav effektoperation	Ja	Ja	Ja	Moderat
Bedst til	Præcisions kapacitiv sensing	Berøringsknapper og tastaturer	Menneskelig berøringsgrænseflader	Industriel præcisionsmåling
Kompleksitet	Moderat	Nem	Nem	Højere
Pakketype	WSON / VSSOP	QFN	QFN / SOIC	MSOP
Nøglefordel	Høj følsomhed og skjoldunderstøttelse	Flere berøringskanaler	Enkel berøringsimplementering	Meget høj præcisionsmåling

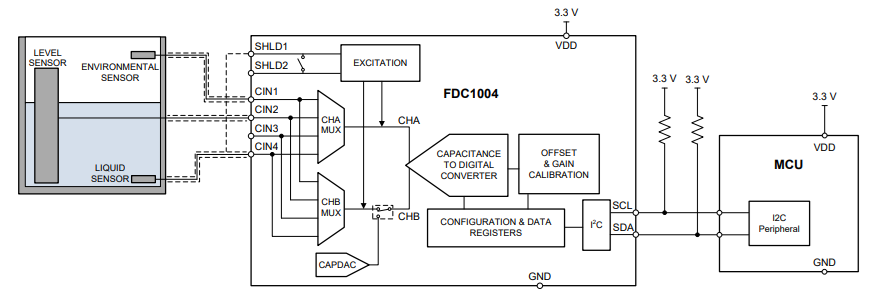

FDC1004 Anvendelseskreds

Anvendelseskredsen viser, hvordan FDC1004 fungerer som en kapacitiv sensorcontroller forbundet til eksterne sensorer og en mikrocontroller (MCU). I dette design er de kapacitive sensors elektroder forbundet til CIN1–CIN4 indgangskanalerne. Disse sensorer registrerer kapacitetsændringer forårsaget af nærliggende ledende materialer eller bevægelse af væskeniveauet.

Inde i IC'en vælger CHA og CHB multiplexerne de aktive sensorskanaler. Excitationsblokken genererer det sensing signal, der bruges til at oplade og måle sensorens kapacitans. Den interne kapacitans-til-digital konverter (CDC) konverterer derefter den målte kapacitans til digitale værdier.

CAPDAC-blokken kompenserer for sensorens offsetkapacitans, hvilket forbedrer målingsstabiliteten, når der anvendes større sensorelektroder eller længere PCB-baner. Offset & Gain Kalibreringsblokken forbedrer yderligere nøjagtigheden ved at korrigere målevariationer.

SHLD1 og SHLD2 skærmdrivere hjælper med at reducere EMI-støj og uønsket parasitkapacitans. Dette forbedrer sensingretningen og gør systemet mere stabilt i støjende miljøer.

FDC1004 kommunikerer med MCU'en gennem I²C-grænsefladen ved hjælp af SDA- og SCL-linjerne. Pull-up modstande, der er tilsluttet 3,3 V, opretholder stabil I²C kommunikation.

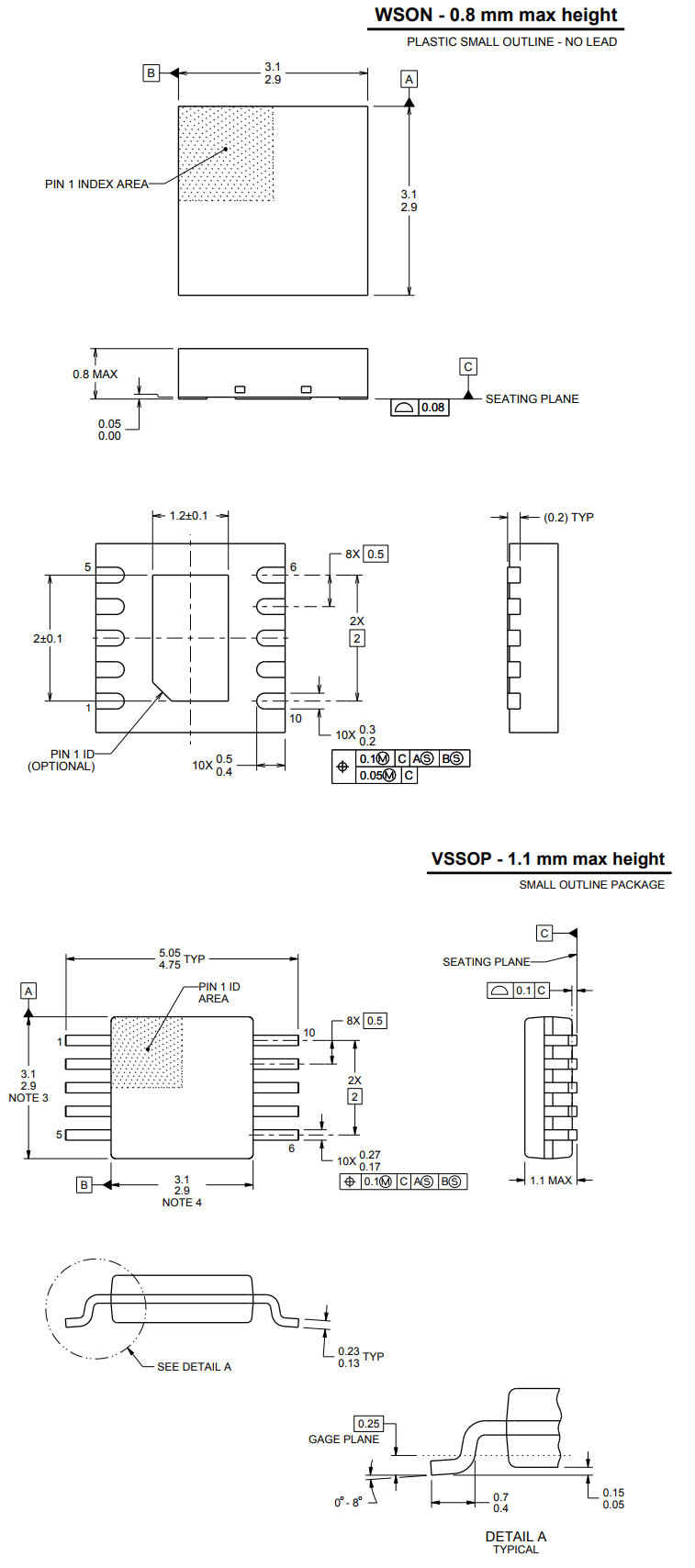

FDC1004 Pakkeinformation

Konklusion

FDC1004 kapacitive sensing IC er et stærkt valg for design, der har brug for præcise og stabile kapacitetsmålinger. Dens fire sensorskanaler, høje opløsning, offsetkompensation, skærmdrivere og I²C-grænseflade gør den mere avanceret end enkle berøringssensorcontrollere. Disse funktioner hjælper med at forbedre sensing nøjagtigheden, reducere interferens og forenkle kommunikationen med mikrocontrollere. FDC1004 er bedst egnet til projekter, der kræver mere end grundlæggende berøringsdetektion. Det er nyttigt, når designet kræver nøjagtige kapacitetsmålinger, stabile aflæsninger, flere sensorindgange og god støjkontrol.

Ofte stillede spørgsmål [FAQ]

1. Hvordan opretholder FDC1004 præcise kapacitetsmålinger i støjende miljøer?

FDC1004 indeholder integrerede skærmdrivere (SHLD1 og SHLD2), der hjælper med at reducere EMI-interferens og parasitkapacitans. Dette forbedrer sensing stabiliteten og muliggør mere præcise kapacitetsmålinger, selv når der er elektrisk støj til stede.

2. Hvorfor understøtter FDC1004 op til 100 pF offsetkapacitans?

Den store offsetkapacitansunderstøttelse gør det muligt for IC'en at arbejde med større sensorelektroder og længere PCB-baner. Dette hjælper med at opretholde stabil sensing ydeevne uden at miste målepræcision.

3. Hvad adskiller FDC1004 fra standard kapacitive berøringscontroller IC'er?

I modsætning til grundlæggende berøringskontrollere er FDC1004 designet til måling af høj opløsning kapacitans. Den tilbyder 16-bit opløsning, programmerbare samplehastigheder og præcisionsfølelse funktioner, der understøtter mere avancerede sensorsystemer.

4. Hvordan forbedrer den interne CAPDAC sensorpræstationen?

Den interne CAPDAC kompenserer for sensor offset kapacitans før konvertering. Dette reducerer målingsfejl og forbedrer stabiliteten, når der anvendes store sensorer eller lange sensorforbindelser.

5. Hvorfor er I²C-grænsefladen vigtig i FDC1004-baserede systemer?

I²C-grænsefladen forenkler kommunikationen mellem FDC1004 og mikrocontrollere. Den reducerer ledningskompleksitet og muliggør nem integration i indlejrede sensorsystemer.

6. Hvordan påvirker programmerbare outputdatahastigheder FDC1004's ydeevne?

De valgbare outputhastigheder på 100 S/s, 200 S/s og 400 S/s gør det muligt for designere at balancere sensorhastighed, responstid og strømforbrug afhængigt af systemkrav.

7. Hvorfor er lavt strømforbrug vigtigt i kapacitive sensorsystemer?

Med en aktiv strømforbrug på omkring 750 µA og standby strøm på omkring 29 µA hjælper FDC1004 med at reducere det samlede systemstrømforbrug, hvilket er vigtigt for kompakte og energieffektive elektroniske enheder.
