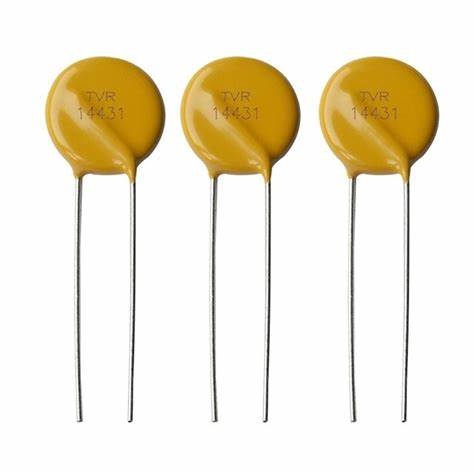

Vejledning til at teste en varistor

Varistorer, ofte benævnt spændingsafhængige modstande (VDR'er), er påkrævet komponenter i elektroniske kredsløb, specifikt designet til at beskytte mod overspænding.Disse enheder spiller en integreret rolle i beskyttelsen af ​​elektronik ved at ændre deres modstand baseret på den påførte spænding, hvilket effektivt begrænser strømmen og forhindrer skader under uventede spændingsspidser.Denne artikel giver et omfattende kig på de typer varistorer, deres operationelle mekanismer og en trin-for-trin-guide til test af dem for at sikre funktionalitet og pålidelighed.

Katalog

Udforskning af varistoren

En varistor eller spændingsafhængig modstand (VDR) er en halvlederindretning, der beskytter elektroniske kredsløb mod overspænding og kortvarig spændingspidser.Dens modstand varierer med den påførte spænding på tværs af den.Varistor eller spændingsafhængig modstand er en halvlederindretning, der bruges til at beskytte elektroniske kredsløb fra overspænding eller kortvarig spændingsbegivenheder.Modstanden i en varistor ændrer sig som respons på den påførte spænding, hvilket gør det til en ideel komponent til at beskytte følsom elektronik mod overspændinger.

Forskellige typer varistorer

Varistorer falder hovedsageligt i to kategorier: metaloxidvaristorer (MOV'er) og siliciumcarbidvaristorer (SIC'er).MOV'er, den mere almindelige type, består af metaloxider såsom zinkoxid (ZnO) og mangandioxid (MNO).De er vidt brugt til at beskytte mod elektriske bølger mod begivenheder som lynnedslag.SIC'er er lavet af siliciumcarbid (SIC), kendt for sin sejhed og evne til at modstå høje temperaturer og spændinger.Disse varistorer er effektive til at beskytte mod overspænding fra elektriske fejl eller strømafbrydelser.Varistorer er ofte integreret i forbrugerelektronik, herunder tv'er, computere og smartphones samt at finde roller i industrielle kontroller, telekommunikation og bilsystemer.De er fremstillet i forskellige former og størrelser til at imødekomme specifikke applikationer.

Metaloxidvaristorer (MOV'er)

Dette er den mest almindelige type, lavet af materialer som zinkoxid og mangandioxid.MOV'er er vidt brugt i strømforsyninger og overspændingsbeskyttere til at absorbere og sprede højspændingsstigninger, inklusive dem fra lynnedslag eller strømspidser.

Siliciumcarbidvaristorer (SICS)

Disse varistorer er udformet af siliciumcarbid og er kendt for deres høje nedbrydningsspænding og modstand mod termisk chok.SIC'er bruges primært i industrielle omgivelser til at beskytte kredsløb mod alvorlige overspændingsbegivenheder, såsom dem, der er forårsaget af elektriske fejl.Begge typer finder applikationer på tværs af forbrugerelektronik, industrielle kontroller og telekommunikation, der er skræddersyet i forskellige former og størrelser, der passer til specifikke behov.

Hvordan fungerer varistorer?

Varistorer fungerer ved at reducere deres modstand, når spænding øges, hvilket gør dem ideelle til at beskytte kredsløb mod overspænding og kortvarige begivenheder.Typisk placeret parallelt med det kredsløb, de beskytter, begrænser varistoriske strømstrøm under spændingsspidser, hvilket forhindrer potentielle skader på elektroniske komponenter.De er nyttige til lynbeskyttelse, når flere enheder bruges parallelt for at aflede overskydende strøm væk fra sårbare enheder.Ud over belysningsbegivenheder beskytter varistorer også mod spændingstransienter forårsaget af induktive belastninger eller skift af strømforsyninger.Her placeres de i serie, hvilket giver dem mulighed for at absorbere bølger ved at reducere strømstrømmen gennem det beskyttede kredsløb under transienter.Effektiviteten af ​​en varistor bestemmes af dens klemme spænding Den øvre spænding, den kan modstå, før den bryder sammen og kortslutter formet af dets materialer, dimensioner og klassificeret strøm.Varistorer er yderst effektive i scenarier såsom:

• Lynbeskyttelse : Mange varistorer er ofte forbundet parallelt med enheder, der er sårbare over for lyn.Under en bølge begrænser disse varistorer den aktuelle gennemgang og beskytter enheden mod skader.
• Beskyttelse mod spændingstransienter: Transienter, forårsaget af skift af strømforsyninger eller induktive belastninger, udgør risici for elektronik.Varistorer håndterer disse pigge ved at reducere deres modstand og således beskytte komponenterne mod skade.

I en varistors beskyttende rolle er dens klemme spænding den maksimale spænding, den kan udholde uden at bryde sammen.Denne tærskel påvirkes af faktorer som materialesammensætning, størrelse og nominel strøm og er afgørende for at sikre varistorens pålidelighed i miljøer med høj stress.

Testning af varistorer sikkert og effektivt

Testning af en varistor kræves af flere grunde, primært for at sikre, at den opfylder kvalitetsstandarder under fremstilling, vurderer dens funktionalitet og fanger eventuelle problemer med pålidelighed, før de eskalerer.Korrekt testprotokoller hjælper med at forstå varistorens egenskaber, herunder dens klemme spænding og klassificeret strøm.Regelmæssig test er påkrævet for at opretholde elektrisk sikkerhed. Testning af varistorer bestemmer at verificere deres ydeevne, især under fremstilling eller for at fejlfinde pålidelighedsproblemer i en elektronisk enhed.Regelmæssig test hjælper med at registrere potentielle problemer tidligt, hvilket sikrer pålidelig ydelse over tid.Den mest almindelige testmetode involverer måling af varistorens modstand eller spænding ved hjælp af et digitalt multimeter.Korrekt test giver mulighed for indsigt i varistorens klemme spænding og klassificeret strøm, hvilket hjælper dig med at bekræfte, om komponenten opfylder dens krævede specifikationer.

Sikkerhed inden testning af en varistor

Før testning skal du altid afbryde varistoren fra enhver strømkilde for at undgå elektriske stød.Åbn udløbsdækslet for at lokalisere varistoren på kredsløbskortet, og bemærk, hvilken side der forbinder til jorden, og hvilken til live -ledningen.For klarhed skal du mærke hver side, før du fjerner varistoren fra kredsløbet. Før udførelse af test skal du sikre dig, at varistoren er helt frakoblet fra strømkilden for at undgå stød.Identificer varistoren på kredsløbskortet, idet han noterer sig, hvilken bly er jordet, og som er live;Markering af disse forbindelser kan hjælpe med at forhindre forvirring under adskillelse.Fjern varistoren forsigtigt ved at slappe af sine ledninger og være nøje opmærksom på at undgå at beskadige komponenter.Brug et loddejern og tang efter behov, og hold synligheden under hele processen for at sikre præcision.Når varistoren var affaldet, kan varistoren testes sikkert væk fra kredsløbet.

Testning af en varistor med et multimeter

Brug et multimeter til at kontrollere varistorens modstand, som generelt måles i ohm (ω).Tilslut en sonde til hver bly af varistoren, hvilket sikrer, at begge ledninger berører den samme side.En vellykket læsning indikerer, at varistoren er operationel.Imidlertid kunne en lav modstandslæsning indebære skader.Omvendt antyder en mangel på læsning, at varistoren er defekt, hvilket kræver udskiftning for at sikre kredsløbssikkerhed.

For at teste en varistor med et multimeter:

• Indstil multimeteret til at måle resistens, typisk i ohm (ω).Indstil multimeteret til det passende interval baseret på den forventede modstandsværdi.

• Fastgør en sonde til hver bly, hvilket sikrer, at begge sonder er forbundet til den passende side af varistoren.

• Hvis multimeteret viser en aflæsning, er varistoren funktionel, skønt en lav modstandslæsning kunne indikere et problem.

• Ingen læsning kan antyde, at varistoren er ikke-funktionel, hvilket indikerer mulig skade eller fiasko.

Efter test, skal du genmontere varistoren til kredsløbet og lodde lederne sikkert.Hvis varistoren er defekt, skal du udskifte den straks, da en defekt varistor kan kompromittere sikkerheden og pålideligheden af ​​hele systemet.

Konklusion

Varistorer er vigtige i beskyttelsen af ​​elektroniske kredsløb ved dynamisk at justere deres modstand mod at modvirke overspænding og kortvarige begivenheder.Forståelse af typer af varistorer, såsom metaloxidvaristorer (MOV'er) og siliciumcarbidvaristorer (SIC'er), er påkrævet for at vælge den rigtige komponent, der passer til specifikke applikationskrav.Korrekt testprocedurer, især med et multimeter, sikrer, at disse komponenter opretholder deres beskyttende egenskaber over tid, idet de identificerer eventuelle fejl, før de kan gå på kompromis med enhedens sikkerhed.Ved at følge disse testtrin og håndteringsprocedurer kan du med sikkerhed verificere en varistors funktionalitet og pålidelighed, der hjælper med at beskytte og udvide levetiden for værdifulde elektroniske systemer.

Ofte stillede spørgsmål [FAQ]

1. Hvordan kan jeg teste en bevægelsesvaristor med et multimeter?

Testning af en bevægelsesvaristor med et multimeter er ret enkelt.Indstil først multimeteret til måling af resistens (ω), og tilslut derefter ledningerne til de to terminaler i varistoren.Hvis du får en læsning, der ikke er nul, fungerer varistoren og i stand til at beskytte mod elektriske bølger.

2. Hvad sker der, hvis en varistor mislykkes?

Når en varistor mislykkes, mister den sin evne til at beskytte mod strømbølger.En mislykket varistor kan også overophedes, hvilket kan skabe en brandrisiko.Regelmæssigt kontrol og udskiftning af defekte varistorer er vigtig for sikkerhed.

3. mislykkes varistorer ved at blive åbne kredsløb eller kortslutninger?

Varistorer kan mislykkes i enten en åben eller kortslutningstilstand, men de er mere tilbøjelige til at mislykkes som en kort.Hvis det mislykkes som en kortslutning, kan det forårsage en pludselig effektbølge, der kan skade elektroniske enheder.I en åben tilstand forårsager det ikke straks en stigning, men det kan stadig overophedes, hvilket skaber en brandrisiko.Regelmæssig test og udskiftning anbefales.

4. Hvordan bruger jeg et multimeter til at kontrollere, om en bevægelsesvaristor fungerer?

For at kontrollere en bevægelsesvaristor skal du indstille multimeteret til modstand (ω) -tilstand og tilslutte ledningerne til varistorterminalerne.Hvis læsningen viser en ikke-nulværdi, er varistoren funktionel og kan hjælpe med at forhindre strømbølger.

5. Hvad sker der, når en varistor går i stykker?

Når en varistor går i stykker, mister den sin evne til at absorbere bølger, og den kan overophedes, hvilket udgør en brandrisiko.Regelmæssig test og hurtig udskiftning af defekte varistorer er for sikkerhed.

6. Kan varistorer mislykkes som et åbent kredsløb eller en kortslutning?

Varistorer kan mislykkes som en åben eller kortslutning, men det er mere sandsynligt, at de mislykkes som en kortslutning.En kortsluttet varistor kan føre til en pludselig strømbølge, der kan skade elektronik, mens en åben fiasko ikke forårsager en øjeblikkelig stigning, men stadig kan overophedes og udgøre en brandrisiko.Regelmæssig test og udskiftning er vigtig.

7. Hvordan ved jeg, om en varistor fungerer korrekt?

Den mest almindelige måde at kontrollere en varistor er med en modstandstest.En fungerende varistor skal vise en læsning af uendelighed eller mindst 100 ohm på et multimeter.Kontroller varistorens datablad for nøjagtige værdier, hvis du er usikker.

8. Er der sikkerhedstrin, der skal følges, når du tester en varistor?

Ja, tag forholdsregler, når du tester en varistor.Indstil altid multimeteret til det højeste modstandsområde, sørg for, at ledningerne ikke berører hinanden eller noget andet, og ikke overstiger varistorens maksimale spændingsrating for at undgå skader eller brandfarer.

9. Hvad er fordelene ved at bruge en varistor?

Varistorer hjælper med at beskytte hjem og elektronik mod strømbølger, der udvider enhedens levetid ved at absorbere overskydende spænding.De bruges i mange brancher - som telekommunikation, bil- og forbrugerelektronik - til at beskytte følsomme komponenter mod skader.

10. Er der nogen ulemper ved at teste en varistor?

Testning af en varistor kan bære risici, såsom at skade komponenten, hvis test udføres forkert eller uden de rigtige værktøjer.Efter ordentlige procedurer og brug af det korrekte udstyr hjælper det med at undgå disse risici.Nogle varistorer er engangsbrug, så kontroller producentens instruktioner inden test.

11. Hvilke almindelige fejl foretages, når man tester en varistor?

Almindelige fejl inkluderer glemme at fjerne beskyttelsesdæksler, ikke fastgøre ledninger korrekt og ignorere multimeterens spændingsvurdering.Det er også vigtigt at vente et par øjeblikke efter at have anvendt strøm på varistoren til en nøjagtig læsning.

12. Har varistorer en bestemt polaritet?

Nej, varistorer har ikke polaritet, så de kan forbindes i begge retninger.Dette skyldes, at de er symmetriske, hvilket giver dem mulighed for at arbejde uanset orientering.

13. Hvorfor kan en varistor brænde ud?

En varistor kan brænde ud på grund af en stærk elektrisk bølge, fysisk skade eller fremstillingsdefekter.Hvis der er mistanke om udbrændthed, skal du kigge efter synlige tegn på skader, så test varistoren for at bekræfte, om den er defekt.

14. Er en varistor det samme som en kondensator?

Nej, en varistor er forskellig fra en kondensator.En kondensator opbevarer energi i et elektrisk felt, mens en varistor spreder energi som varme, når der er en pludselig stigning i spænding.

15. Er en varistor det samme som en modstand?

Nej, en varistor er ikke den samme som en modstand.Mens modstande bruges til at kontrollere strømstrømmen ved at skabe spændingsdråber, beskytter varistorer kredsløb mod spændingsspidser.

16. Er en varistor det samme som en diode?

Nej, en varistor er ikke en diode.I modsætning til dioder, der kun tillader strøm at strømme i en retning, tillader varistorer strømmen at flyde begge veje og have en høj modstand, der ændrer sig med spænding.

17. Hvilke materialer er varistorer lavet af?

Varistorer er typisk fremstillet af materialer med høj elektrisk resistens, som metaloxider (såsom zinkoxid) eller halvledere.De kan også være lavet af keramik eller glas, skønt disse er mindre almindelige.
