MG995 Servo Motor Control Guide: PWM, ledninger og kodeeksempel

MG995 servomotoren er kendt for sin evne til at levere højt drejningsmoment og præcis vinkelpositionering.Med sin metalgearkonstruktion og PWM-baserede kontrol tilbyder MG995 en balance mellem styrke, nøjagtighed og nem integration med mikrocontrollere.Denne artikel vil diskutere MG995 servomotoren, herunder dens struktur, funktioner, arbejdsprincip, ledninger, kontrolmetoder, fejlfinding og lignende servomotor sammenligninger.

Katalog

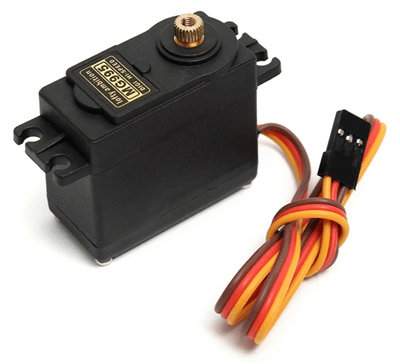

Hvad er MG995 servomotor?

Den MG995 servomotor er en servo i standardstørrelse med højt drejningsmoment designet til præcis vinkelpositionskontrol.Den fungerer inden for et typisk område på 0° til 180°, ved hjælp af et PWM-signal (Pulse Width Modulation) til at styre dens bevægelse.Dette gør det muligt for motoren at konvertere elektrisk input til nøjagtig mekanisk rotation.

Bygget med metalgear giver MG995 forbedret holdbarhed og styrke sammenlignet med plastgearservoer.Den fungerer normalt ved 4,8V til 6,6V og kan levere et drejningsmoment i området omkring 9-13 kg·cm, hvilket gør den velegnet til opgaver, der kræver stabil og kraftfuld bevægelse.

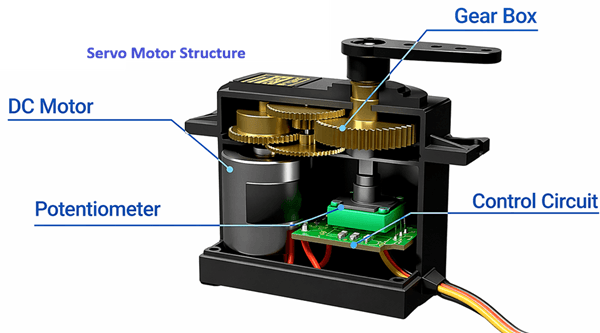

MG995 servomotorstruktur

DC motor

DC-motoren er den vigtigste drivkomponent inde i MG995 servomotoren.Det omdanner elektrisk energi til rotationsbevægelse.Men motoren alene drejer ved høj hastighed med lavt drejningsmoment, så den kan ikke direkte styre positionen.I stedet arbejder den sammen med andre indre dele for at opnå kontrolleret bevægelse.Motoren reagerer på signaler fra styrekredsløbet og roterer i den ønskede retning for at nå den ønskede position.

Gearkasse (metalgear)

Gearkassen består af flere metalgear, der reducerer DC-motorens hastighed og øger momentet.Dette er en nøglefunktion ved MG995, da metalgear giver højere styrke, holdbarhed og lasthåndteringsevne sammenlignet med plastgear.Gearreduktionen gør det muligt for servoen at bevæge sig mere præcist og holde sin position under belastning uden at glide.

Potentiometer (positionsfeedback)

Potentiometeret fungerer som en feedbacksensor, der kontinuerligt måler positionen af udgangsakslen.Den sender positionsdata i realtid til styrekredsløbet.Denne feedback er essentiel for drift med lukket sløjfe, hvilket gør det muligt for servoen nøjagtigt at nå og opretholde den beordrede vinkel.

Kontrolkredsløb

Styrekredsløbet er servomotorens "hjerne".Den modtager PWM-signalet fra en controller og sammenligner den ønskede position med den faktiske position fra potentiometeret.Baseret på denne sammenligning justerer den motorens rotation, indtil den korrekte position er opnået.Dette sikrer stabil og præcis kontrol.

Udgangsaksel

Udgangsakslen er den del af servoen, der leverer mekanisk bevægelse til eksterne komponenter.Den er forbundet til gearkassen og roterer inden for et begrænset område, typisk op til 180°.Skaftet er designet til at holde tilbehør såsom servohorn, hvilket muliggør kontrolleret bevægelsesoverførsel.

Servohus

Huset omslutter og beskytter alle indvendige komponenter.Det giver strukturel støtte og sikrer korrekt justering af motor, gear og elektronik.I MG995 er huset designet til at modstå mekanisk belastning og opretholde stabilitet under drift.

MG995 servomotor Nøglefunktioner og specifikationer

• Højt drejningsmoment: ca. 9–13 kg·cm afhængig af driftsspænding

• Holdbar metalgearkonstruktion for forbedret styrke og længere levetid

• Driftsspændingsområde: 4,8V til 6,6V

• Rotationsområde: typisk op til 180° for præcis positionskontrol

• Kontrolmetode: PWM (Pulse Width Modulation) signalindgang

• Hastighed: ca. 0,16–0,20 sek./60° rotation

• Standard 3-leder interface (VCC, GND, Signal) for nem tilslutning

• Dobbelt kuglelejedesign for jævnere og mere stabil bevægelse

• Dimensioner: cirka 40 × 20 × 43 mm

• Vægt: omkring 55–60 gram

• Højt strømforbrug under belastning, hvilket kræver en stabil ekstern strømkilde

• Stærkt holdemoment for at opretholde position under mekanisk belastning

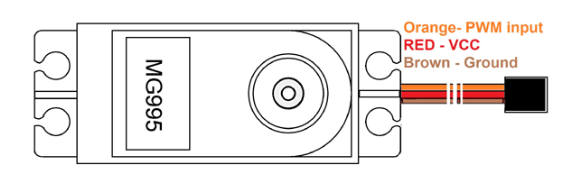

MG995 servomotor pinout og ledningsdetaljer

Hvordan virker MG995 servomotoren?

MG995 servomotoren fungerer ved hjælp af et lukket sløjfe-kontrolsystem, der sikrer præcis positionskontrol.Den modtager et PWM-signal (Pulse Width Modulation) fra en controller, hvor pulsbredden bestemmer den ønskede vinkel på udgangsakslen.Typisk svarer en puls mellem 1 ms og 2 ms til positioner fra 0° til 180°.

Inde i servoen sammenligner styrekredsløbet indgangssignalet med den aktuelle position, der detekteres af potentiometeret.Hvis der er en forskel, aktiverer kredsløbet DC-motoren til at rotere i den rigtige retning.Gearkassen reducerer derefter hastigheden og øger drejningsmomentet, hvilket tillader en jævn og kontrolleret bevægelse.

Når akslen når målpositionen, svarer feedbacksignalet til inputkommandoen, og motoren stopper.Denne kontinuerlige justering gør det muligt for MG995 at opretholde nøjagtig positionering og holde sin vinkel selv under belastning.

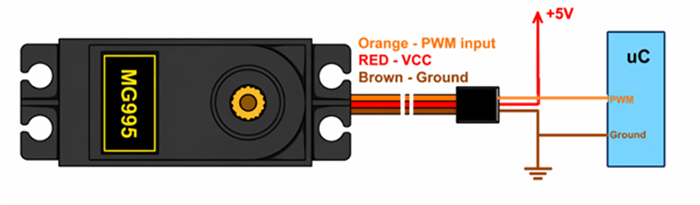

Sådan bruges MG995-servomotoren

For at bruge MG995 servomotoren skal du tilslutte dens tre ledninger korrekt og give et korrekt PWM-kontrolsignal.Den røde ledning (VCC) skal forbindes til en stabil 5V strømforsyning, den brune ledning (GND) til jord og den orange ledning (signal) til en PWM-udgangspin på en mikrocontroller.Hvis du bruger en separat strømkilde til servoen, skal du altid forbinde strømforsyningens jord og controlleren sammen for at sikre korrekt signalreference.

MG995 fungerer ved hjælp af et PWM-signal med en typisk frekvens på 50Hz (20ms periode).Servoens position afhænger af pulsbredden inden for hver cyklus.En impuls omkring 1ms flytter akslen tæt på 0°, 1,5ms sætter den nær midten (90°), og omkring 2ms roterer den mod 180°.Ved at justere denne pulsbredde kan du kontrollere servoens nøjagtige position.

For stabil drift skal du bruge en ekstern strømforsyning, der er i stand til at levere tilstrækkelig strøm, da MG995 kan trække høj strøm under belastning.Mange udviklingsplatforme giver dig mulighed for nemt at styre servoen ved hjælp af indbyggede biblioteker, som forenkler generering af de nødvendige PWM-signaler.

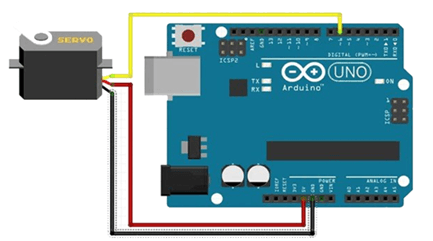

MG995 Servomotor med Arduino: Grundlæggende kontroleksempel

For at styre MG995 servomotoren ved hjælp af en Arduino skal du tilslutte de tre ledninger korrekt.Den røde ledning går til 5V-strømmen, den brune (eller sorte) ledning forbindes til GND, og ​​den orange (signal) ledning forbindes til en PWM-kompatibel digital pin (såsom pin 9).For stabil ydeevne anbefales det at bruge en ekstern 5V strømforsyning og forbinde dens jord til Arduino-jorden.

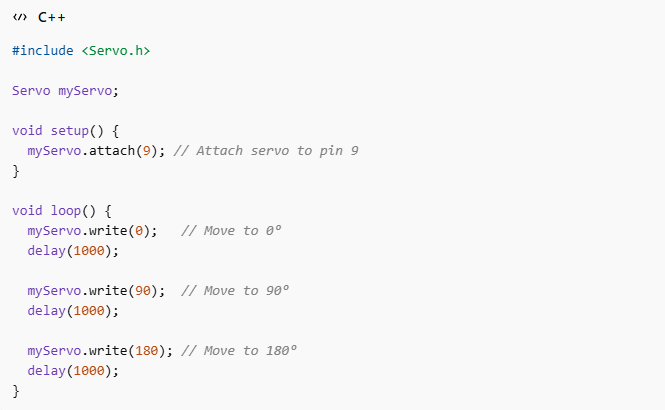

Grundlæggende Arduino-kodeeksempel

Dette enkle program flytter servoakslen mellem 0°, 90° og 180°.Servo-biblioteket genererer automatisk de korrekte PWM-signaler, hvilket gør det nemmere at styre MG995 uden manuelt at indstille pulsbredder.

Almindelige problemer og fejlfinding MG995 servomotor

MG995 Lignende servomotorer

Anvendelse af MG995 servomotor

MG995 servomotoren er meget udbredt i systemer, der har brug for kontrolleret vinkelbevægelse og højt drejningsmoment.Den klarer sig også godt i projekter, der involverer stabil positionering og evnen til at håndtere moderate mekaniske belastninger.Dens metalgearkonstruktion understøtter pålidelig drift og ensartet bevægelsesydelse over tid.

I kontrolsystemer er MG995 ofte forbundet med mikrocontrollere for at opnå præcis positionering.Det fungerer godt i opsætninger, hvor komponenter skal flyttes til bestemte vinkler og bevare deres position.Dette gør den velegnet til automatiserede mekanismer, der er afhængige af gentagelig og nøjagtig bevægelse.

Servoen bruges også i bevægelsessystemer, der involverer synkroniseret eller gentagne bevægelser.Dens hurtige respons på PWM-signaler gør det muligt for den at følge programmerede kommandoer uden problemer.På grund af dette vælges det ofte til design, der kræver koordineret mekanisk bevægelse.

Anvendelsesområde:

• Robotsystemer

• Robotarme

• Fjernstyrede køretøjer (biler, både, fly)

• Kamera panorerings- og vippesystemer

• Automationssystemer

• CNC- og gør-det-selv-maskiner

• Mekaniske koblinger og aktuatorer

• Uddannelses- og ingeniørprojekter

• Bevægelseskontrolsystemer

• Smart home mekanismer

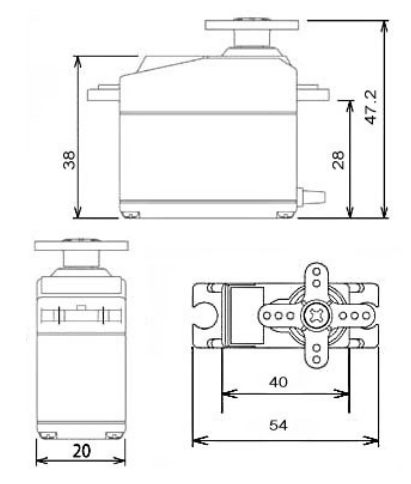

MG995 Servomotor mekaniske dimensioner

Konklusion

Ved at forstå MG995-servomotorspecifikationerne, arbejdsprincippet og korrekt brug kan du opnå stabil ydeevne, mens du undgår almindelige problemer såsom rystelser eller strømustabilitet.Sammenligning med lignende servomotorer hjælper også med at vælge den bedst egnede mulighed baseret på ydeevnebehov.MG995 står som et pålideligt og omkostningseffektivt valg til motion control-systemer, der kræver både styrke og præcision.

Ofte stillede spørgsmål [FAQ]

1. Hvilken spænding er bedst for MG995 servomotorens ydeevne?

En spænding på 5V til 6V anbefales.Brug af 6V giver typisk højere drejningsmoment og bedre reaktionsevne.

2. Hvor meget strøm trækker MG995 servomotoren?

Den kan trække 500mA til over 1A under belastning, så en dedikeret strømforsyning anbefales.

3. Kan MG995 rotere kontinuerligt (360°)?

Nej, det er en standard positionsservo begrænset til omkring 180°.Kontinuerlig rotation kræver modifikation.

4. Hvorfor ryster min MG995 servomotor selv uden belastning?

Dette skyldes ofte ustabile PWM-signaler eller elektrisk støj.Brug en stabil controller og korrekt jording.

5. Hvilken PWM-frekvens bruger MG995 servomotoren?

Den fungerer typisk ved 50Hz (20ms periode) for korrekt positionskontrol.
