LM1084 Lav Dropout Regulator til Højstrøm Applikationer

LM1084 er en lav dropout positiv spændingsregulator IC designet til at levere en stabil DC udgangsspænding fra en højere indgangsspænding. Den er nyttig, når en kreds har brug for mere strøm end mindre regulatorer som LM317 eller 7805 kan levere. Fås i faste 3.3V og 5V versioner samt en justerbar version til tilpassede udgangsspændinger. Denne artikel forklarer LM1084 pinout, interne arbejdsprincip, hovedfunktioner, ækvivalente regulatorer, typiske kredsløb, pakke muligheder og virkelige anvendelser.

Katalog

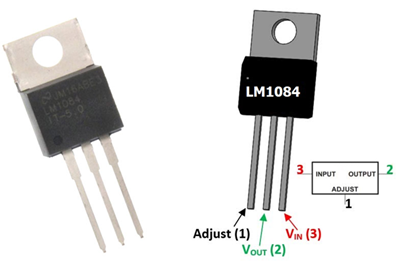

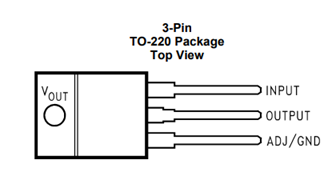

Pinout og Pin funktioner

Pin Nummer	Pin Navn	Funktion
1	ADJ/GND	I den justerbare version bruges denne pin til at indstille udgangsspændingen med et eksternt modstandsnets. I faste spændingsversioner er denne pin tilsluttet jord.
2	OUTPUT	Leverer den regulerede udgangsspænding til lasten. Denne pin leverer op til 5A udgangstrøm afhængigt af temperaturforhold og indgangsspænding.
3	INPUT	Modtager den uregulerede indgangsspænding, som vil blive reguleret af LM1084. Indgangsspændingen skal være højere end den ønskede udgangsspænding med mindst dropout spændingen.

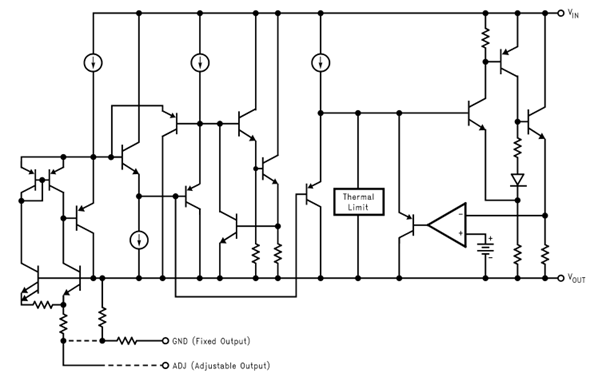

Hvordan det fungerer internt

LM1084 regulerer spænding ved at bruge et feedback kontrolkredsløb. En intern reference spænding sammenlignes med udgangsspændingen. Hvis udgangsspændingen ændrer sig, justerer regulatoren automatisk sit interne kredsløb for at bringe udgangen tilbage til det ønskede niveau.

En fejlforstærker overvåger kontinuerligt udgangsspændingen og genererer et kontrolsignal. Dette signal driver den interne pass transistor, som kontrollerer mængden af strøm, der flyder fra indgangen til udgangen. For justerbare versioner modtager ADJ pin feedback gennem eksterne modstande, der indstiller den ønskede udgangsspænding. I faste udgangsversioner er feedback netværket indbygget i IC'en. LM1084 inkluderer også beskyttelseskredsløb, der overvåger driftsforhold og hjælper med at kontrollere regulatoren under overbelastnings- eller overophedningsforhold.

Funktioner af LM1084

• Tilgængelig i 3.3V, 5V og Justerbare Versioner – Understøtter faste og justerbare udgangsapplikationer.

• Udgangstrøm Op til 5A – Kan levere høje laststrømme til strømhungrende kredsløb.

• Lav Dropout Spænding – Kræver kun en lille forskel mellem indgangs- og udgangsspænding for regulering.

• Strømbegrænsende Beskyttelse – Begrænser udgangstrøm under overbelastnings- og kortslutningsforhold.

• Termisk Beskyttelse – Overvåger den interne temperatur og beskytter enheden mod overophedning.

• Linje Regulering 0.015% (Typisk) – Opretholder stabil udgangsspænding, når indgangsspændingen ændrer sig.

• Last Regulering 0.1% (Typisk) – Holder udgangsspændingen stabil, når laststrømmen varierer.

• Bred drifts temperaturinterval (-40°C til +125°C) – Egnet til industrielle og barske miljøapplikationer.

• Høj nøjagtighed outputspænding – Giver præcis spændingsregulering til følsomme elektroniske kredsløb.

• Tre-pin TO-220 pakke – Simpelt pakke design, der gør kredsløbsimplementeringen ligetil.

• Indbygget sikkert driftsområde (SOA) beskyttelse – Hjælper med at beskytte den interne strøm transistor under unormale driftsbetingelser.

• Kompatibel med LM317-stil kredsløb – Lignende justeringsmetode og ekstern modstandskonfiguration for justerbare versioner.

Ækvivalenter af LM1084

Del nummer	Output strøm	Dropout spænding (Typisk)	Justerbar version
LM1085	3A	1.3V–1.5V	Ja
LM1086	1.5A	1.3V–1.5V	Ja
LT1084	5A	1.3V–1.5V	Ja
LM350	3A	Ca. 2V–2.5V	Ja
LM317	1.5A	Ca. 2V–3V	Ja
LM7805	1A (Typisk)	Ca. 2V	Nej (Fast 5V)
NCP1117	1A	Ca. 1.1V	Ja

Typiske LM1084 applikationskredsløb

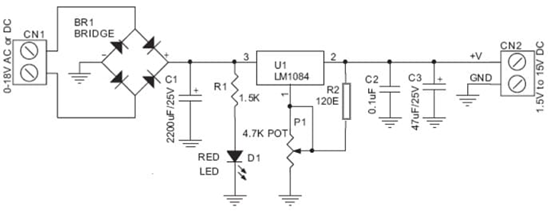

Justerbart strømforsyningskredsløb

Dette kredsløb bruger den justerbare version af LM1084 til at give en variabel udgangsspænding. Den indgående strøm, som kan være enten AC eller DC, kommer ind gennem indgangsterminalen og passerer gennem bro-ensretteren (BR1). Hvis en AC-kilde bruges, konverterer broensretteren den til DC. Kondensator C1 glatter den ensrettede spænding, før den anvendes på LM1084 regulatoren.

Udgangsspændingen indstilles af modstandsnettet bestående af R2 og potentiometer P1 tilsluttet ADJ-pinden. Justering af P1 ændrer feedbackspændingen, så udgangen kan varieres fra ca. 1.5V til 15V, afhængigt af indgangsspændingen. Kondensatorerne C2 og C3 hjælper med at opretholde udgangsstabiliteten og reducere spændingsfluktuationer. LED'en og modstanden R1 fungerer som en strømindikator, der viser, at kredsløbet fungerer. Denne type kredsløb anvendes ofte i justerbare bench-strømforsyninger, batteriopladningsprojekter og elektronisk testapplikationer, hvor forskellige udgangsspændinger er nødvendige.

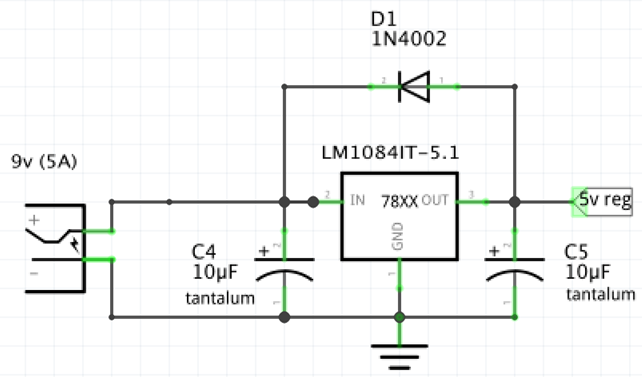

Fast 5V spændingsregulator kredsløb

Dette kredsløb bruger LM1084-5.0 fast-output regulator til at generere en stabil 5V udgang fra en højere DC indgangsspænding. Den indgående strøm tilsluttes VIN-pinden på regulatoren, mens den regulerede 5V udgang tages fra VOUT-pinden. Da denne version har en fast udgangsspænding, kræves der ikke noget eksternt modstandsnæt.

Kondensator C4 filtrerer indgangsspændingen og hjælper med at reducere støj, mens kondensator C5 forbedrer udgangsstabiliteten og transientresponsen. Diode D1 er forbundet mellem udgangs- og indgangspindene for at beskytte regulatoren mod omvendt strøm. Denne beskyttelse bliver vigtig, når den indgående strøm fjernes, mens udgangskondensatoren stadig er opladet. Kredsløbet giver en simpel og pålidelig 5V-strømkilde til mikrocontrollere, digitale logikkredsløb, sensorer, kommunikationsmoduler og andre elektroniske enheder, der kræver en reguleret 5V leverance.

Fast spænding vs justerbare LM1084 versioner

Funktion	Fast spænding LM1084	Justerbar LM1084
Udgangsspænding	Forudindstillet (3.3V, 5V eller 12V)	Justerbar fra ca. 1.25V til 30V
Pin 1 funktion	Jord (GND)	Juster (ADJ)
Eksterne modstande kræves	Nej	Ja
Kredsløb kompleksitet	Simpel	Mere fleksibel men lidt mere kompleks
Justering af udgangsspænding	Ikke muligt	Indstillet ved hjælp af eksternt modstandsnæt
Komponentantal	Lavere	Højere
Design fleksibilitet	Begrænset til faste spændinger	Understøtter mange udgangsspændinger
Opsætningstid	Hurtigere	Kræver modstandsberegninger
Typiske applikationer	3.3V, 5V og 12V strømforsyninger	Justerbare strømforsyninger og tilpassede spændingslinjer
Brugervenlighed	Lettere for begyndere	Bedre til tilpassede designs

Reelle LM1084 applikationseksempler

Justerbare bench strømforsyninger

Den justerbare LM1084 anvendes ofte i bench strømforsyninger til test, reparation og prototyping. Med et simpelt modstandsnæt kan udgangsspændingen indstilles til forskellige niveauer, hvilket gør det nyttigt, når et kredsløb har brug for fleksibel strøm under udvikling.

Mikrocontroller og udviklingskort

LM1084 kan levere stabile 3,3V eller 5V skinner til Arduino, PIC, AVR, ARM og lignende udviklingskort. Dets strømkapacitet gør det også velegnet til at forsyne sensorer, displays, moduler og andre perifere enheder fra en reguleret kilde.

Industrielle kontrolsystemer

I industriel udstyr kan LM1084 levere reguleret DC-strøm til kontrolkort, sensorer, overvågningskredsløb og automatiseringsmoduler. Det hjælper med at opretholde en konsekvent drift i systemer, der er afhængige af stabile lavspændingsskinner.

Telekommunikationsudstyr

Netværksswitches, routere og interface-moduler har ofte brug for rene forsyningsspændinger til kommunikationskredsløb. LM1084 kan bruges til at forsyne disse sektioner, understøtte stabil drift og reducere strømbaserede signalproblemer.

Batteridrevne systemer

Da LM1084 er en lav-dropout-regulator, kan den fortsætte med at regulere, når inputspændingen kun er lidt højere end outputspændingen. Dette gør den nyttig i batteri-backup enheder, bærbare enheder og genopladelige indlejrede systemer.

FPGA og DSP strømforsyninger

FPGA og DSP-kort har ofte brug for lavspændingsskinner med højere strømdemand. LM1084 kan støtte disse belastninger på udviklingskort og digitale behandlingskredsløb, så længe inputspænding, varmeafledning og udgangsstrøm er korrekt designet.

Bil elektronik

Faste LM1084-versioner kan bruges i køretøjs elektronik til at producere regulerede spændinger fra bil DC-forsyninger. Almindelige eksempler inkluderer dashboard kredsløb, overvågningsenheder, kontrolmoduler og andre lavspænding elektroniske sektioner.

Indlejrede og IoT-enheder

Indlejrede og IoT-design kan bruge LM1084 til at forsyne processorer, sensorer og trådløse moduler. Dets enkle eksterne kredsløb gør det nemt at tilføje til brugerdefinerede kort, hvor en ligetil lineær regulator er foretrukket.

Pakkeinformation

Bestillingsbar enhed	Status	Pakke type	Ben	Økologisk plan	Ledning/bold finish	MSL spids temperatur	Drifts temperatur
LM1084IS-3.3/NOPB	Aktiv	DDPAK / TO-263	3	Pb-fri (RoHS undtaget)	CU SN	Niveau-3-245°C-168 HR	-40°C til +125°C
LM1084IS-5.0/NOPB	Aktiv	DDPAK / TO-263	3	Pb-fri (RoHS undtaget)	CU SN	Niveau-3-245°C-168 HR	-40°C til +125°C
LM1084IS-ADJ	NRND	DDPAK / TO-263	3	TBD	Kontakt TI	Kontakt TI	-40°C til +125°C
LM1084IS-ADJ/NOPB	Aktiv	DDPAK / TO-263	3	Pb-fri (RoHS undtaget)	CU SN	Niveau-3-245°C-168 HR	-40°C til +125°C
LM1084ISX-3.3/NOPB	Aktiv	DDPAK / TO-263	3	Pb-fri (RoHS undtaget)	CU SN	Niveau-3-245°C-168 HR	-40°C til +125°C
LM1084ISX-5.0/NOPB	Aktiv	DDPAK / TO-263	3	Pb-fri (RoHS undtaget)	CU SN	Niveau-3-245°C-168 HR	-40°C til +125°C
LM1084ISX-ADJ/NOPB	Aktiv	DDPAK / TO-263	3	Pb-fri (RoHS undtaget)	CU SN	Niveau-3-245°C-168 HR	-40°C til +125°C
LM1084IT-3.3/NOPB	Aktiv	TO-220	3	Grøn (RoHS & Ingen Sb/Br)	CU SN	Niveau-1-NA-UNLIM	-40°C til +125°C
LM1084IT-5.0/NOPB	Aktiv	TO-220	3	Grøn (RoHS & No Sb/Br)	CU SN	Level-1-NA-UNLIM	-40°C til +125°C
LM1084IT-ADJ/NOPB	Aktiv	TO-220	3	Grøn (RoHS & No Sb/Br)	CU SN	Level-1-NA-UNLIM	-40°C til +125°C

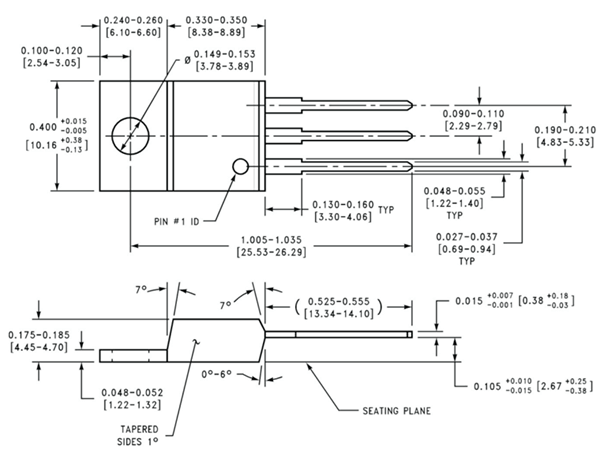

Mekaniske Dimensioner

Producent

Texas Instruments (TI) virksomhed driver flere halvlederproduktionsfaciliteter og samlings/teststeder, der understøtter højvolumenproduktion, samtidig med at de opretholder strenge kvalitets- og pålidelighedsstandarder. TIs produktionsmuligheder inkluderer avanceret wafer-fabrikering, automatiseret test, pakke-samling og langtidssupport af produkter til industrielle, bil-, kommunikations- og forbrugeranvendelser. Gennem omfattende proceskontrol, pålidelighedstest og global forsyningskædestyring kan Texas Instruments levere spændingsregulatorer som LM1084 med konsekvent elektrisk ydeevne, brede drifts temperaturinterval og pålidelig drift i krævende elektriske systemer.

Ofte stillede spørgsmål [FAQ]

1. Hvor meget effekt kan LM1084 afgive, før en kølelegeme bliver nødvendig?

LM1084 kan afgive betydelig effekt, men varmen stiger hurtigt, når spændingsforskellen mellem indgang og udgang vokser. Et kølelegeme er typisk nødvendigt, når regulatoren leverer høj strøm eller falder flere volt, hvilket forhindrer termisk nedlukning og forbedrer langtidspålidelighed.

2. Hvad sker der, hvis indgangsspændingen er for tæt på udgangsspændingen?

Hvis indgangsspændingen falder under den krævede dropout-spænding, kan LM1084 ikke længere opretholde reguleringen. Udgangsspændingen vil begynde at falde og følge indgangsspændingen, hvilket potentielt påvirker kredsløbsydelsen.

3. Kan LM1084 bruges som batterilader?

Ja. Den justerbare version kan konfigureres til at levere en kontrolleret lade spænding for visse batterityper. Dog kan der være behov for yderligere kredsløb til korrekt ladekontrol, strømbegrænsning og batteribeskyttelse.

4. Hvorfor kaldes LM1084 en low-dropout regulator?

En low-dropout regulator kan opretholde en reguleret udgang med en mindre spændingsforskel mellem indgang og udgang end konventionelle lineære regulatorer. Dette hjælper med at forbedre effektiviteten og forlænge batteriets driftstid i bærbare enheder.

5. Hvordan sammenlignes LM1084 med en switcheregulator i effektivitet?

LM1084 tilbyder en enklere kredsløbsdesign og lavere elektrisk støj, men switcheregulatorer er generelt mere effektive ved konvertering af store spændingsforskelle. LM1084 foretrækkes ofte, når enkelhed og lav støj er vigtigere end maksimal effektivitet.

6. Kan flere LM1084-regulatorer bruges i det samme system?

Ja. Mange kraftsystemer bruger flere LM1084-regulatorer til at generere forskellige spændingsniveauer som 5V, 3.3V og andre kundespecifikke spændinger. Hver regulator bør have korrekt filtrering og termisk styring.

7. Hvilke faktorer bestemmer den maksimale udgangsstrøm for LM1084?

Den faktiske udgangsstrøm afhænger af indgangsspænding, udgangsspænding, omgivelsestemperatur, PCB-layout og kølelegemets ydeevne. Selvom den er vurderet til op til 5A, kan termiske begrænsninger reducere den brugbare strøm i nogle design.
