Inductor Q-Faktor Forklaret: Formler, Effekter og Anvendelser

Induktorer er vigtige komponenter i strømforsyninger, filtre, RF kredsløb og kommunikationssystemer. Dog er virkelige induktorer ikke ideelle, da de har modstand, tab og parasitiske effekter, der kan påvirke kredsløbets ydeevne. Denne artikel vil diskutere, hvad inductor Q-faktor betyder, hvorfor det er vigtigt, hvordan det påvirker ydeevnen, og hvordan man vælger den rigtige induktor baseret på Q-faktor.

Katalog

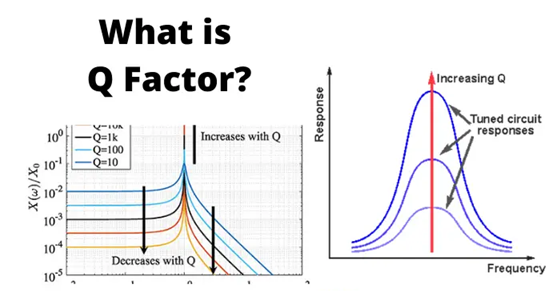

Hvad er Q-Faktor for en Induktor?

Kvalitetsfaktoren (Q-Faktor) for en induktor er et mål for, hvor effektivt induktoren lagrer magnetisk energi sammenlignet med den energi, den taber under drift. Det er en af de vigtigste parametre, der bruges til at evaluere induktorens ydeevne, især i RF-kredsløb, resonante netværk, filtre, oscillators og impedans-matching-applikationer.

En ideel induktor lagrer energi uden tab. I praksis indeholder hver induktor viklingsmodstand, magnetiske kerne tab og parasitiske effekter, der konverterer en del af den lagrede energi til varme. Q-faktoren hjælper med at kvantificere disse tab.

Hvordan Q-Faktor Defineres

Q-faktoren defineres som forholdet mellem induktiv reaktans og effektiv serie modstand ved en given frekvens.

Hvor:

• Q = Kvalitetsfaktor

• XL = Induktiv reaktans

• f = Driftsfrekvens

• L = Induktans

• RESR = Effektiv serie modstand

Denne ligning viser, at Q-faktoren stiger, når den induktive reaktans er stor og falder, når tabene bliver betydelige.

Eksempel på Beregning af Inductor Q-Faktor

Overvej en induktor med:

• Induktans (L) = 10 µH

• Frekvens (f) = 10 MHz

• ESR = 2 Ω

Først beregn den induktive reaktans:

X_L=2πfL

X_L=2π(10×10⁶)(10×10^-6)

X_L≈628 Ω

Derefter beregn Q-faktoren:

Dette indikerer en meget høj-Q induktor, der er velegnet til RF og resonante anvendelser.

Hvorfor Q-Faktor Er Vigtigt i Inductor Udvælgelse

Mange induktorer kan have den samme induktansværdi, men yde meget forskelligt i faktiske kredsløb. Q-faktoren hjælper dig med at evaluere effektiviteten og tabsegenskaberne for en induktor ved en specifik driftsfrekvens. Q-faktoren hjælper med at sammenligne tabsegenskaberne for induktorer, der fungerer ved samme frekvens. Af denne grund betragtes Q-faktoren ofte sammen med induktans, strøm rating, DC modstand og selv-resonans frekvens, når man vælger en induktor.

Faktorer, der Reducerer Inductor Q-Faktor

Flere tab mekanismer reducerer Q-faktoren for en praktisk induktor.

DC Viklingsmodstand (DCR)

Den kobbertråd, der bruges til at danne viklingen, har en endelig modstand kendt som DC modstand (DCR). Når strømmen flyder gennem viklingen, bliver strømmen dissiperet som varme.

DCR afhænger af:

• Tråd diameter

• Tråd længde

• Antal vindinger

• Ledermateriale

Generelt producerer større tråddiamentre lavere modstand og forbedrer effektiviteten.

AWG	mΩ/ft	mΩ/m	AWG	mΩ/ft	mΩ/m	AWG	mΩ/ft	mΩ/m	AWG	mΩ/ft	mΩ/m
0	0.1	0.32	10	1	3.2	20	10	32	30	100	320
1	0.125	0.4	11	1.25	4	21	12.5	40	31	125	400
2	0.16	0.5	12	1.6	5	22	16	50	32	160	500
3	0.2	0.64	13	2	6.4	23	20	64	33	200	640
4	0.25	0.8	14	2.5	8	24	25	80	34	250	800
5	0.32	1	15	3.2	10	25	32	100	35	320	1000
6	0.4	1.25	16	4	12.5	26	40	125	36	400	1250
7	0.5	1.6	17	5	16	27	50	160	37	500	1600
8	0.64	2	18	6.4	20	28	64	200	38	640	2000
9	0.8	2.5	19	8	25	29	80	250	39	800	2500

Tabel: Omtrentlig modstand af kobbertråd kan bruges til at sammenligne modstanden af forskellige AWG tråddimensioner. Tykere ledere har lavere modstand og bidrager typisk til en højere Q-faktor.

AC-modstand og Overfladeeffekt

Som frekvensen stiger, distribueres strømmen ikke længere jævnt i hele lederen.

I stedet bliver strømmen koncentreret nær lederens overflade. Dette fænomen kaldes overfladeeffekten. Den reducerede effektive lederareal øger AC-modstanden og forårsager yderligere energitab.

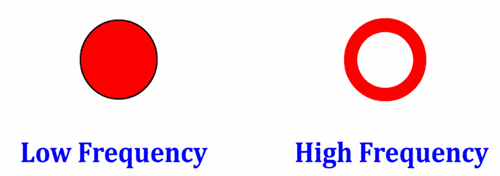

Strømflowområde i en ledercoil

Figuren illustrerer, hvordan strømmen optager næsten hele lederen tværsnit ved lave frekvenser, mens den ved højere frekvenser bliver begrænset til et tyndt ydre lag. Denne reduktion i anvendeligt lederareal øger modstanden og sænker Q-faktoren.

Nærhedseffekt

I praktiske induktorer er lederne tæt placeret sammen. De magnetiske felter, der genereres af nabovendinger, tvinger strømmen til at samles i specifikke områder af tråden.

Dette fænomen kaldes nærhedseffekten.

Ved høje frekvenser kan nærhedseffekten øge AC-modstanden betydeligt og kan bidrage til større tab end overfladeeffekten alene, især i flerlagvindinger og induktorer med høj strøm.

Kerne tab

Induktorer, der bruger magnetiske kerner, oplever yderligere tab i kerne materialet.

Kerne tab består hovedsageligt af:

• Hysterese tab

• Eddy-strøm tab

Disse tab stiger med driftfrekvensen og den magnetiske fluxdensitet.

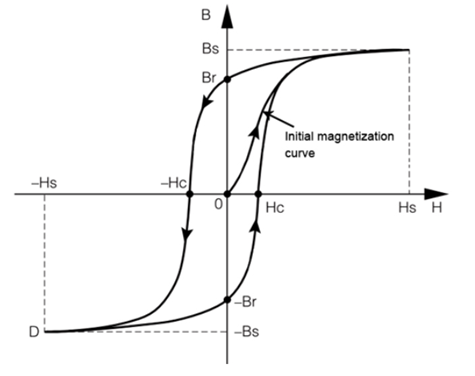

B-H-kurve for blød ferrit

B-H-kurven illustrerer den magnetiske adfærd af ferritmaterialer. Det lukkede område af hysterese-løkken repræsenterer energi, der går tabt under hver magnetiseringscyklus. Større løbområder svarer til større hysterese tab og lavere Q-faktor præstation.

Parasitisk kapacitans

Nabo vindingsvendinger adskilles af isolering, hvilket skaber små utilsigtede kondensatorer i hele spolestrukturen.

Denne effekt kaldes viklingskapacitans eller parasitisk kapacitans.

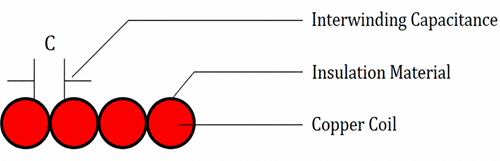

Viklingskapacitans mellem spolevendinger

Figuren viser, hvordan isoleringen mellem nabovendingerne danner distribueret kapacitans. Selvom denne kapacitans ikke direkte skaber resistivt tab, påvirker den højfrekvente ydeevne og bidrager til induktors selv-resonansfrekvens (SRF).

Q-Faktor og energilagring

Q-faktoren kan også udtrykkes som forholdet mellem lagret energi og tabt energi under hver cyklus.

Denne definition giver en fysisk fortolkning af Q-faktoren.

• Høj-Q induktorer lagrer meget mere energi, end de mister.

• Lav-Q induktorer dissipere en større procentdel af den lagrede energi som varme.

Hvordan frekvens påvirker Q-faktoren

Q-faktoren forbliver ikke konstant over frekvens.

Typisk:

• Q-faktoren stiger indledningsvis, efterhånden som induktiv reaktans stiger.

• En maksimal Q-værdi nås ved en bestemt frekvens.

• Q-faktoren falder ved højere frekvenser, da vekselstrømsmodstand, kerne tab og parasitiske effekter bliver dominerende.

Af denne grund angiver producenter normalt Q-faktoren ved en bestemt testfrekvens i stedet for at give en enkelt værdi for alle driftsforhold.

Typiske Q-faktor værdier for almindelige induktorer

Q-faktoren varierer betydeligt afhængigt af induktorens konstruktion, kernemateriale og driftsfrekvens.

Induktor Type	Typisk Q-område
Strøminduktorer	5–50
Ferritkerne induktorer	20–150
Luftkerne RF induktorer	50–300+
Højfrekvente RF induktorer	100–500+
Chip induktorer (SMD)	10–100

Hvordan kvalitetsfaktoren for en induktor påvirker kredsløbsydelsen

Kvalitetsfaktoren, eller Q-faktoren, har en direkte indflydelse på, hvordan en induktor præsterer i et kredsløb. Det er især vigtigt i filtre, resonanskredsløb, RF-systemer, oscillatorer og kommunikationsudstyr, hvor frekvenskontrol betyder noget.

Enkelt sagt viser Q-faktoren, hvor selektiv og effektiv en induktor er ved en bestemt frekvens. En højere Q-værdi betyder, at induktoren har lavere tab og kan skabe en skarpere frekvensrespons. En lavere Q-værdi betyder, at induktoren har højere tab og producerer en bredere, mindre selektiv respons.

Q-faktor og filterbåndbredde

I filterkredsløb påvirker Q-faktoren stærkt båndbredden. Båndbredde er det frekvensområde, som et filter tillader at passere.

En høj-Q induktor skaber en snæver båndbredde. Dette er nyttigt, når et kredsløb skal vælge en bestemt frekvens og afvise nærliggende uønskede signaler. Denne type respons er almindelig i RF-filtre, radio-modtagere, trådløse kommunikationssystemer, og tunede kredsløb.

En lav-Q induktor skaber en bredere båndbredde. Dette kan være nyttigt, når kredsløbet har brug for at passere et bredere frekvensområde, men det giver også mindre selektivitet.

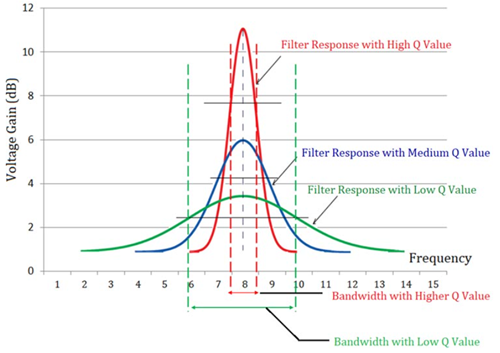

Filterrespons ved forskellige Q-værdier viser, hvordan Q-faktoren ændrer formen af en filterrespons.

Den røde kurve repræsenterer en høj Q-værdi. Den har den højeste maksimumgevinst og den snævrere båndbredde. Dette betyder, at filteret er meget selektivt og hovedsageligt passerer signaler nær centerfrekvensen.

Den blå kurve repræsenterer en middel Q-værdi. Den giver en afbalanceret respons med moderat gevinst og moderat båndbredde.

Den grønne kurve repræsenterer en lav Q-værdi. Den har et lavere maksimum og en bredere båndbredde. Dette betyder, at filteret tillader et bredere frekvensområde at passere, men det er mindre effektivt til at vælge en præcis frekvens.

Høj-Q vs. lav-Q induktorer

Sammenligningspunkt	Høj-Q induktor	Lav-Q induktor
Typisk Q-faktor område	Normalt over 50; RF-typer kan nå 100–300+	Normalt under 20; ofte omkring 5–20
Hovedadfærd	Opbevarer energi effektivt med lavt tab	Har højere tab og bredere respons
Ækvivalent seriemodstand	Lav ESR	Højere ESR
Effekt tab	Lavere effekt tab	Højere effekt tab
Varmegenerering	Lavere opvarmning	Mere opvarmning
Båndbredde	Snæver båndbredde	Bred båndbredde
Frekvens selektivitet	Meget god; adskiller nære frekvenser bedre	Lavere; passer et bredere frekvensområde
Resonanspeaks	Skarp og høj peak	Bred og lavere peak
Filter ydeevne	Bedst til smalbånds- og tunede filtre	Bedre til bredbånds- eller ikke-selektiv filtrering
Signalrejektion uden for pasbåndet	Stærkere dæmpning af uønskede signaler	Svagere dæmpning af uønskede signaler
Effektivitet	Høj effektivitet ved den designede frekvens	Lavere effektivitet fordi mere energi går tabt
Frekvens følsomhed	Mere følsom over for tolerance, layout, og frekvensskift	Mindre følsom over for præcisionsjustering
Fordel	Lavt tab, høj selektivitet, stærk resonant gevinst, bedre RF-ydeevne	Bredere båndbredde, enklere design, ofte lavere omkostninger, nyttigt i strøm kredsløb
Ulempe	Snæver båndbredde, højere omkostninger, kræver omhyggeligt layout, ikke ideelt til bredbånds kredsløb	Højere tab, lavere gevinst, dårligere selektivitet, mere varme
Typiske applikationer	RF-filtre, båndpasfiltre, oscillatorer, antenneindkobling, radio-modtagere, tunede kredsløb, trådløse systemer	DC-DC konvertere, strømforsyning choke, EMI-filtre, bredbåndskredsløb, energilagringsinduktorer
Bedst anvendt når	Kredsløbet har brug for skarp tuning, lav tab og smalbåndet frekvenskontrol	Kredsløbet har brug for bredere båndbredde, effektbelastning eller generel filtrering

Selv-resonansfrekvens og Q-faktor

Hver praktisk induktor indeholder parasitisk kapacitans mellem sine viklinger. Sammen med induktansen skaber denne kapacitans en naturlig resonansfrekvens kendt som Selv-resonansfrekvensen (SRF).

Når driftsfrekvensen nærmer sig SRF, når Q-faktoren typisk sit maksimale niveau og begynder derefter hurtigt at falde. Over den selv-resonante frekvens opfører komponenten sig mere som en kondensator end en induktor.

For pålidelig kredsløbsdrift bør du vælge en induktor, hvis SRF er væsentligt højere end den tilsigtede driftsfrekvens.

Sådan forbedres induktors Q-faktor

Flere designteknikker kan forbedre Q-faktoren for en induktor:

- Brug tykkere ledere for at reducere DC-modstand.

- Brug lavtabskernematerialer.

- Reducer antallet af viklingslag.

- Minimer nærhedseffekt tab.

- Brug litztråd i højfrekvensapplikationer.

- Drift godt under den selv-resonante frekvens.

- Vælg induktorer med lave ESR-specifikationer.

Forbedring af Q-faktoren kan øge effektiviteten, reducere opvarmning og forbedre det samlede kredsløbsydelse.

Virkelige anvendelser af høj-Q induktorer

RF-filtre og kommunikationssystemer

Høj-Q induktorer anvendes ofte i RF-filtre til trådløse kommunikationssystemer. Disse filtre hjælper med at separere det ønskede signal fra nærliggende uønskede frekvenser, samtidig med at signaltab holdes lavt. De er nyttige i mobile netværk, radio transmittere, satellitesystemer, GPS-modtagere og trådløse datalinjer.

Oscillator kredsløb

Oscillator kredsløb bruger induktorer og kondensatorer til at generere stabile gentagne signaler. En højkvalitets induktor hjælper med at reducere tab i det resonante kredsløb, hvilket understøtter bedre frekvensstabilitet, renere bølgeformer og lavere fase støj. Dette er vigtigt i signalgeneratorer, frekvenssyntesizere, transmittere og timing kredsløb.

Antenneindkoblingsnetværk

Høj-Q induktorer bruges i antenneindkoblingsnetværk for at forbedre effektoverførslen mellem transmitter og antenne. Fordi de har lavere tab, når mere RF-effekt antennen i stedet for at blive spildt som varme. Dette kan forbedre transmissions effektiviteten og hjælpe med at støtte en bedre trådløs rækkevidde.

Resonant tank kredsløb

Høj-Q induktorer bruges også i resonante tank kredsløb, hvor lave tab hjælper med at opretholde stærk resonans og stabil kredsløbsdrift.

Test- og måleudstyr

Mange testinstrumenter har brug for præcis signalgenerering og frekvensanalyse. Høj-Q induktorer hjælper med at reducere interne kredsløbstab, hvilket understøtter bedre stabilitet og målenøjagtighed i udstyr som spektrumanalysatorer, signalgeneratorer, impedansanalysatorer og netværksanalysatorer.

Luftfarts- og forsvarselektronik

Luftfarts- og forsvarssystemer opererer ofte i krævende højfrekvensmiljøer. Høj-Q induktorer hjælper med at forbedre signalfølsomhed og reducere uønsket frekvensinterferens i radar, navigation og militære kommunikationssystemer.

Medicinsk og videnskabeligt udstyr

Medicinske og videnskabelige instrumenter kræver ofte rene højfrekvenssignaler og stabil måleydeevne. Høj-Q induktorer hjælper med at reducere signaltab og støj i systemer som medicinsk billedbehandlingsudstyr, RF-sensorer og laboratoriemåleinstrumenter.

Konklusion

Forståelse af Q-faktoren hjælper dig med at vælge den rigtige induktor til et kredsløb i stedet for kun at se på induktansværdien. To induktorer kan have samme induktans, men de kan fungere meget forskelligt ved høje frekvenser. Ved at vide hvordan Q-faktoren fungerer, kan du bedre forstå, hvorfor nogle induktorer er bedre til skarp frekvensvalg, lavere effekt tab og stabil kredsløbsydelse.

Ofte stillede spørgsmål [FAQ]

1. Kan to induktorer med samme induktans have forskellige Q-faktorer?

Ja. To induktorer kan have samme induktansværdi men forskellige viklemodstande, kernematerialer, konstruktionsmetoder og parasitiske karakteristika. Disse forskelle kan resultere i væsentligt forskellige Q-faktor værdier og præstationer.

2. Hvorfor angiver datablade Q-faktoren ved en bestemt frekvens?

Q-faktor ændrer sig med frekvensen, fordi induktiv reaktans, AC-resistans og kerne tab varierer, efterhånden som frekvensen ændrer sig. En Q-værdi målt ved en frekvens repræsenterer muligvis ikke ydeevnen ved en anden frekvens.

3. Resulterer en højere induktans altid i en højere Q-faktor?

Nej. Selvom induktiv reaktans stiger med induktans, kræver højere induktans ofte flere viklinger, hvilket kan øge modstanden og tabene. Den endelige Q-faktor afhænger af både reaktans og samlede tab.

4. Hvordan påvirker temperaturen en induktors Q-faktor?

Når temperaturen stiger, stiger også lederens modstand. Højere modstand forårsager større effekttab, hvilket kan reducere Q-faktoren og den samlede effektivitet af induktoren.

5. Hvorfor bruges luftkerneinduktorer ofte i høj-Q-designs?

Luftkerneinduktorer eliminerer magnetiske kerne tab som hysterese og eddy-strøm tab. Dette kan hjælpe med at opnå meget høje Q-faktor værdier, især i RF- og højfrekvente kredsløb.

6. Hvad sker der, hvis en induktor arbejder nær sin selvresonante frekvens?

Efterhånden som driftfrekvensen nærmer sig den selvresonante frekvens, bliver parasitkapacitans mere betydningsfuld. Q-faktoren kan nå en top og derefter hurtigt falde, hvilket får induktoren til at miste sin tilsigtede induktive opførsel.
