Sådan vælger du den rigtige mikrocontroller til dit projekt

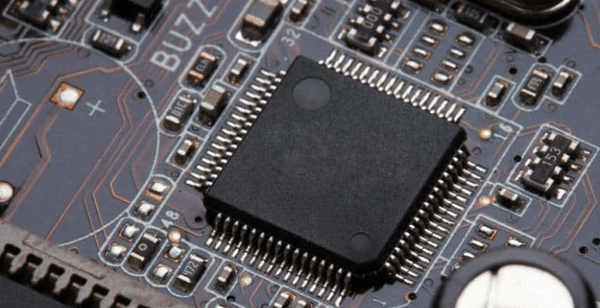

At vælge den rigtige mikrocontroller handler ikke kun om at vælge den hurtigste eller mest populære chip.Du skal overveje applikationskravene, hukommelse, strømforbrug, kommunikationsgrænseflader, realtidsydelse, udviklingsværktøjer, omkostninger og langsigtet tilgængelighed.Denne artikel vil diskutere, hvad en mikrocontroller er, hvordan den fungerer, dens hovedfunktioner, almindelige applikationer, udvælgelsestrin, og hvordan den kan sammenlignes med mikroprocessorer og enkeltkortcomputere.

Katalog

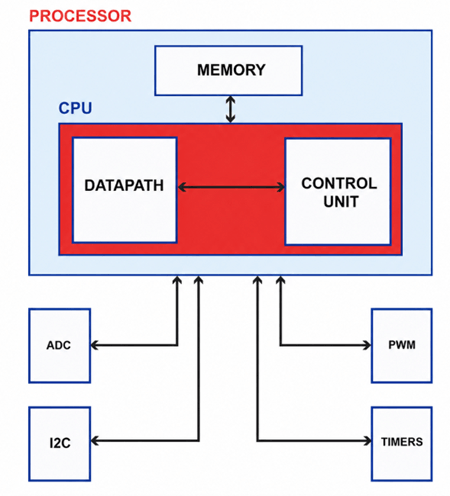

Sådan fungerer en mikrocontroller

En mikrocontroller fungerer ved at bruge sin processor som hovedkontrolcenter.Inde i processoren læser og udfører CPU'en instruktioner fra hukommelsen.CPU'en omfatter styreenheden, som styrer operationsflowet, og datastien, som håndterer dataflytning og beregninger.

Hukommelsen gemmer programinstruktionerne og de nødvendige midlertidige data, mens mikrocontrolleren kører.Når systemet får strøm, henter CPU'en instruktioner fra hukommelsen, behandler dem og sender kommandoer til forskellige interne moduler.

Mikrocontrolleren kommunikerer også med eksterne enheder såsom ADC, I2C, PWM og timere.ADC'en konverterer analoge signaler fra sensorer til digitale data.I2C tillader kommunikation med eksterne enheder.PWM styrer output som motorhastighed eller LED-lysstyrke, mens timere styrer forsinkelser, tælling og tidsbaserede operationer.

Hovedfunktioner og specifikationer for mikrocontrollere

Feature / Specifikation	Beskrivelse	Fælles MCU værdier / eksempler	Betydning
CPU arkitektur	Internt processordesign brugt af MCU	8-bit, 16-bit, 32-bit ARM Cortex-M0/M3/M4/M7, RISC-V	Bestemmer behandlingsevne og softwarekompleksitet
Urhastighed	Drift CPU'ens frekvens	1MHz til 600MHz	Højere ur hastigheder forbedrer eksekveringsydelsen
Flash-hukommelse	Ikke-flygtig hukommelse, der bruges til programlagring	4KB til 16MB	Gemmer firmware og applikationskode
SRAM	Midlertidig arbejdshukommelse til variabler og runtime operationer	512B til 2MB	Påvirker multitasking og databehandlingsevne
EEPROM	Ikke-flygtig hukommelse til lagring af små data	128B til 64KB	Butikker kalibreringsværdier og indstillinger
Drift Spænding	Forsyningsspænding rækkevidde, der kræves til drift	1,8V til 5,5V	Vigtigt for batteridrevne systemer
GPIO pins	Generelle formål digitale input/output ben	6 til 200+ ben	Bruges til sensorer, lysdioder, relæer, kontakter og interfaces
ADC opløsning	Analog-til-digital konverter præcision	8-bit, 10-bit, 12-bit, 16-bit	Højere opløsning forbedrer analoge målenøjagtighed
DAC opløsning	Digital-til-analog konverter præcision	8-bit til 12-bit	Bruges til analog signalgenerering
PWM kanaler	Pulsbredde modulationsudgangskanaler	2 til 24+ kanaler	Styrer motorer, LED'er og strømkredsløb
Timere/tællere	Hardware timing og tællemoduler	8-bit, 16-bit, 32-bit timere	Bruges til forsinkelser, PWM, pulstælling og planlægning
UART-grænseflader	Seriel kommunikationsporte	1 til 8 UART'er	Bruges til fejlretning og enhedskommunikation
SPI-grænseflader	Høj hastighed synkrone kommunikationsporte	1 til 6 SPI moduler	Bruges til skærme, sensorer og hukommelseschips
I2C-grænseflader	To-leder kommunikationsgrænseflader	1 til 4 I2C moduler	Bruges til lavhastigheds perifer kommunikation
CAN Bus Support	Automotive/industri kommunikationsstøtte	CAN 2.0, CAN FD	Vigtigt i bil- og industrisystemer
USB-understøttelse	USB-enhed eller værtsfunktionalitet	USB 2.0 Fuld hastighed / høj hastighed	Aktiverer pc og perifer forbindelse
Ethernet-understøttelse	Kablet netværk forbindelse	10/100 Mbps Ethernet MAC	Bruges i IoT og industrielt netværk
Trådløs Forbindelse	Indbygget trådløs kommunikation	Wi-Fi, Bluetooth, Zigbee, LoRa	Vigtigt for IoT-applikationer
Strøm Forbrug	Aktiv og søvn nuværende brug	µA søvnstrøm til hundredvis af mA aktiv strøm	Kritisk for bærbare enheder
Dvaletilstande	Lavt strømforbrug driftstilstande	Inaktiv, standby, Dyb søvn	Forlænger batteriet liv
Afbryd systemet	Hardware begivenhed reaktionsevne	Indlejret vektor interrupt controller (NVIC), eksterne interrupts	Aktiverer hurtigt realtidssvar
DMA support	Direkte hukommelse Adgangscontroller	1 til 16 DMA kanaler	Forbedrer højhastigheds dataoverførselseffektivitet
Pakketype	Fysisk chip pakke stil	DIP, QFP, QFN, BGA	Påvirker PCB-størrelse og monteringsmetode
Drift Temperatur	Understøttet omgivelsernes temperaturområde	-40°C til +85°C, +125°C	Vigtigt for industri- og bilsystemer
Sikkerhed Funktioner	Hardware beskyttelsesfunktioner	Sikker støvle, kryptering, OTP, TrustZone	Beskytter firmware og data
Udvikling Økosystem	Software og hardwareudviklingssupport	Arduino IDE, STM32CubeIDE, MPLAB X, ESP-IDF	Forenkler programmering og debugging
Fejlretning Support	Indbygget fejlretningsgrænseflader	JTAG, SWD, ISP	Hjælper firmware udvikling og fejlfinding
Realtid Evne	Deterministisk behandlingsydelse	RTOS support, hurtig afbrydelsesforsinkelse	Vigtigt for styresystemer og automatisering

Almindelige anvendelser af mikrocontrollere

Forbrugerelektronik

Mikrocontrollere er meget udbredt i forbrugerelektronik såsom smart-tv'er, vaskemaskiner, mikrobølgeovne, klimaanlæg, kameraer og bærbare enheder.I disse systemer styrer MCU'en brugerinput, sensorovervågning, timing-operationer, displaykontrol og kommunikation mellem interne moduler.For eksempel i moderne vaskemaskiner justerer mikrocontrollere automatisk vandniveauer, motorhastighed og vaskecyklusser baseret på sensorfeedback.Sammenlignet med ældre relæbaserede kontrolsystemer giver MCU-baserede designs højere effektivitet, lavere strømforbrug, mindre PCB-størrelse og mere intelligente automatiseringsfunktioner.

Industriel automation

Industrielle automationssystemer er stærkt afhængige af mikrocontrollere til realtidsovervågning og maskinstyring.MCU'er bruges almindeligvis i PLC-moduler, motordrev, fabrikssensorer, industrirobotter og proceskontroludstyr.Deres hurtige interrupt-respons, timerpræcision og kommunikationsunderstøttelse såsom CAN, Modbus og RS485 gør dem ideelle til industrielle miljøer.I motorstyringsapplikationer genererer mikrocontrollere nøjagtige PWM-signaler for at forbedre hastighedsregulering og energieffektivitet.Sammenlignet med rent analoge kontrolsystemer giver MCU-baseret automatisering større fleksibilitet, lettere firmwareopdateringer og avanceret diagnostik.

Automotive systemer

Moderne køretøjer indeholder snesevis af mikrocontrollere, der styrer kritiske funktioner såsom motorstyring, ABS-bremsning, airbagudløsning, belysningssystemer, instrumentbrætdisplays og infotainmentsystemer.Automotive MCU'er er designet til høj pålidelighed, hurtig behandling og drift under ekstreme temperaturer.Mange mikrocontrollere til biler understøtter CAN-bus og funktionelle sikkerhedsstandarder for pålidelig køretøjskommunikation.Sammenlignet med traditionelle mekaniske kontrolmetoder forbedrer MCU-baserede bilsystemer brændstofeffektiviteten, reducerer emissioner, øger sikkerheden og muliggør avancerede førerassistentfunktioner.

IoT og smarte enheder

Mikrocontrollere er grundlaget for IoT-enheder og smarte hjemmeprodukter såsom smartstik, trådløse sensorer, smartlåse, termostater og sikkerhedssystemer.IoT MCU'er inkluderer ofte indbygget Wi-Fi, Bluetooth, Zigbee eller LoRa-forbindelse til cloud-kommunikation og fjernovervågning.Populære IoT-mikrocontrollere såsom Espressif Systems ESP32 giver lavt strømforbrug og integreret trådløst netværk, hvilket gør dem velegnede til batteridrevne applikationer.Sammenlignet med komplette singleboard-computere tilbyder mikrocontrollere lavere omkostninger, lavere strømforbrug og hurtigere opstartstider for dedikerede indlejrede opgaver.

Robotik og motorstyring

Robotsystemer bruger mikrocontrollere til at behandle sensordata, styre motorer, styre bevægelsesalgoritmer og koordinere kommunikation mellem undersystemer.MCU'er håndterer opgaver såsom PWM-motorkørsel, encoderfeedbackbehandling, forhindringsdetektion og servopositionering.I droner og robotarme forbedrer højhastigheds 32-bit mikrocontrollere bevægelsesnøjagtighed og realtidsrespons.Sammenlignet med analoge motorcontrollere tillader MCU-baserede systemer programmerbare kontrolstrategier, adaptiv bevægelse og avancerede automatiseringsmuligheder.

Medicinsk udstyr

Medicinsk udstyr såsom blodtryksmålere, glukosemålere, pulsoximetre, bærbare EKG-systemer og infusionspumper bruger mikrocontrollere til signalbehandling, sensorgrænseflader og skærmstyring.Disse systemer kræver meget stabil drift, lavt strømforbrug og nøjagtig tidsstyring.Mange medicinske MCU'er inkluderer også sikkerhedsovervågning og ADC'er med lav støj til præcis analog signalmåling.Sammenlignet med diskrete logiske systemer forenkler mikrocontrollere enhedsdesign, mens de forbedrer portabilitet og diagnostiske muligheder.

Kommunikations- og netværksudstyr

Routere, trådløse moduler, netværksswitches og kommunikationsgateways bruger ofte mikrocontrollere til protokolhåndtering, statusovervågning og periferstyring.MCU'er administrerer seriel kommunikationsstandarder såsom UART, SPI, I2C, USB og Ethernet.I industrielle kommunikationsgateways hjælper mikrocontrollere med at konvertere signaler mellem forskellige protokoller og samtidig opretholde pålidelig dataoverførsel.Deres evne til at håndtere flere kommunikationsgrænseflader gør dem vigtige i moderne netværkssystemer.

Energiledelse og Power Electronics

Strømforsyninger, solcelle-invertere, batteristyringssystemer (BMS), UPS-systemer og smarte energimålere bruger mikrocontrollere til at overvåge spænding, strøm, temperatur og strømeffektivitet.Ved omskiftning af strømforsyninger regulerer MCU'er PWM-omskiftning for at opretholde stabil udgangsspænding og forbedre effektiviteten.Avancerede digitale strømsystemer kan dynamisk justere driftsparametre baseret på belastningsforhold.Sammenlignet med analoge kontrolkredsløb giver MCU-baseret strømstyring bedre effektivitetsoptimering, fejlbeskyttelse og programmerbar systemadfærd.

Flere trin til at vælge en mikrocontroller (MCU)

Trin 1. Definer applikationskravene

Det første trin i at vælge en mikrocontroller er at forstå de nøjagtige krav til projektet.Bestem, om systemet vil håndtere registrering, motorstyring, trådløs kommunikation, skærmstyring, signalbehandling eller realtidsautomatisering.Applikationer såsom simple husholdningsapparater kræver muligvis kun grundlæggende kontrolfunktioner, mens robotteknologi, industrielle systemer eller IoT-enheder ofte kræver hurtigere behandling og avanceret periferiudstyr.Klar definition af applikationen forhindrer valg af en MCU, der enten er understrøms eller unødvendigt dyr.

Trin 2. Lav en komplet liste over hardwaregrænseflader

Opret en liste over alle perifere enheder og grænseflader, der er nødvendige i systemet.Dette inkluderer GPIO-ben, UART, SPI, I2C, ADC, DAC, PWM-udgange, timere, CAN-bus, USB, Ethernet, Wi-Fi eller Bluetooth.For eksempel kan motorstyringssystemer kræve flere PWM-kanaler og højopløselige timere, mens sensorbaserede systemer kan prioritere ADC-ydelse.At vælge en MCU uden nok grænseflader kan tvinge hardware-redesigns senere i udviklingen.

Trin 3. Estimer den påkrævede behandlingsydelse

Forskellige applikationer kræver forskellige behandlingsmuligheder.Simpel LED-kontrol eller knapbaserede systemer kan bruge billige 8-bit mikrocontrollere, mens databehandling i realtid, maskinlæring eller avancerede kommunikationssystemer kan kræve 32-bit ARM Cortex eller RISC-V MCU'er.Urhastighed, interrupt latency, DMA-understøttelse og floating-point-kapacitet bør også overvejes.Højtydende MCU'er forbedrer multitasking og responshastighed, men øger normalt strømforbruget og systemomkostningerne.

Trin 4. Vælg den passende MCU-arkitektur

Mikrocontrollere er almindeligvis tilgængelige i 8-bit, 16-bit og 32-bit arkitekturer.En 8-bit MCU er ofte velegnet til simple indlejrede kontrolopgaver og billige produkter.En 16-bit MCU tilbyder forbedret beregningsevne til moderate kontrolsystemer.En 32-bit MCU giver bedre ydeevne, større hukommelsesunderstøttelse, avanceret periferiudstyr og forbedret softwareskalerbarhed.Moderne IoT og industrielle systemer bruger ofte 32-bit arkitekturer på grund af deres fleksibilitet og langsigtede udviklingsstøtte.

Trin 5. Bestem Flash-, RAM- og lagerkrav

MCU'en skal have nok hukommelse til at understøtte applikationens firmware og runtime-drift.Flash-hukommelse gemmer programkoden, mens RAM håndterer midlertidige variabler, buffere og stak-operationer.Applikationer med grafiske skærme, trådløs kommunikation eller RTOS-understøttelse kræver generelt betydeligt mere hukommelse.Valg af utilstrækkelig hukommelse kan forårsage softwareustabilitet, begrænset funktionalitet eller fremtidige opgraderingsbegrænsninger.

Trin 6. Evaluer strømforbrugskrav

Batteridrevne enheder kræver mikrocontrollere med lav effekt med effektive dvaletilstande og lav standbystrøm.Bærbare produkter såsom smarte sensorer, wearables og IoT-enheder prioriterer ofte energieffektivitet frem for maksimal behandlingshastighed.Moderne MCU'er med lav effekt kan fungere i dyb dvaletilstand med kun mikroampere strøm, mens de stadig understøtter hurtige opvågningstider.Korrekt strømstyring påvirker direkte batteriets levetid og termiske ydeevne.

Trin 7. Tjek realtidsydelse og timingfunktioner

Applikationer som robotteknologi, industriel automation, motordrev og kommunikationssystemer kræver ofte deterministisk realtidsydelse.Timere, interrupt-responshastighed, PWM-præcision, watchdog-timere og DMA-controllere er vigtige funktioner i disse systemer.Realtidskapacitet hjælper med at opretholde stabil drift og nøjagtig kontrol selv under højhastighedsbehandlingsforhold.

Trin 8. Bekræft kommunikation og tilslutningssupport

Moderne indlejrede systemer kræver ofte kommunikation med sensorer, computere, cloud-platforme eller andre enheder.Sørg for, at MCU'en understøtter de nødvendige protokoller såsom UART, SPI, I2C, USB, CAN, Ethernet, Wi-Fi, Bluetooth, Zigbee eller LoRa.For IoT-produkter kan integreret trådløs forbindelse reducere PCB-kompleksiteten, udviklingstiden og de samlede systemomkostninger.

Trin 9. Overvej driftsmiljø og pålidelighed

Miljøforhold påvirker i høj grad MCU-valg.Industri- og bilsystemer kan kræve udvidede driftstemperaturområder, EMI-modstand, vibrationstolerance og drift med høj pålidelighed.Mikrocontrollere af automotive kvalitet understøtter ofte sikkerhedsstandarder og fejldetektionsfunktioner til kritiske applikationer.At ignorere miljøkrav kan reducere langsigtet systempålidelighed.

Trin 10. Sammenlign tilgængelige MCU-familier og producenter

Efter at have defineret tekniske krav, skal du sammenligne mikrocontrollerfamilier fra producenter som STMicroelectronics, Microchip Technology, Texas Instruments, NXP Semiconductors og Espressif Systems.Evaluer behandlingsydelse, perifer integration, softwareøkosystem, prissætning, dokumentationskvalitet og langsigtet tilgængelighed, før du træffer en endelig beslutning.

Trin 11. Tjek Pakketype og PCB Design Constraints

MCU-pakken påvirker PCB-layout, samlingskompleksitet, termisk ydeevne og fremstillingsomkostninger.DIP-pakker er nemmere at lave prototyper, mens QFN- og BGA-pakker giver mindre fodspor til kompakte produkter.Designere bør også overveje pin-afstand, loddebesvær og termisk spredning, når de vælger en pakketype.

Trin 12. Tjek pris, tilgængelighed og produktets levetid

MCU-priser bør matche produktbudgettet og samtidig opretholde langsigtet forsyningsstabilitet.Under global halvledermangel blev nogle mikrocontrollere vanskelige at skaffe, hvilket forårsagede store produktionsforsinkelser.At vælge bredt tilgængelige MCU-familier med stærk producentstøtte reducerer fremtidige indkøbsrisici og forenkler masseproduktion.

Trin 13. Evaluer udviklingsværktøjer og softwareøkosystem

Et stærkt software-økosystem forenkler udvikling og fejlfinding.Evaluer tilgængeligheden af ​​IDE'er, SDK'er, middleware-biblioteker, RTOS-understøttelse, fejlfindingsværktøjer og fællesskabsressourcer.Udviklingsplatforme såsom STM32CubeIDE, MPLAB X, Arduino IDE og ESP-IDF kan reducere firmwareudviklingstiden betydeligt og forbedre fejlfindingseffektiviteten.

Trin 14. Vælg et udviklingskort og start prototyping

Udviklingssæt giver ingeniører mulighed for at teste periferiudstyr, kommunikationsgrænseflader, strømforbrug og softwarekompatibilitet før den endelige hardwareproduktion.Prototyping hjælper med at identificere hardwarebegrænsninger, firmwarefejl og termiske problemer tidligt i udviklingen.Det reducerer også designrisici og fremskynder produktvalidering.

Trin 15. Udfør test og endelig validering

Før du afslutter valget af MCU, skal du udføre test under faktiske driftsforhold.Bekræft systemstabilitet, kommunikationspålidelighed, termisk adfærd, strømforbrug og perifer ydeevne.Real-world validering hjælper med at sikre, at mikrocontrolleren kan håndtere langsigtet drift og fremtidig firmwareudvidelse uden pålidelighedsproblemer.

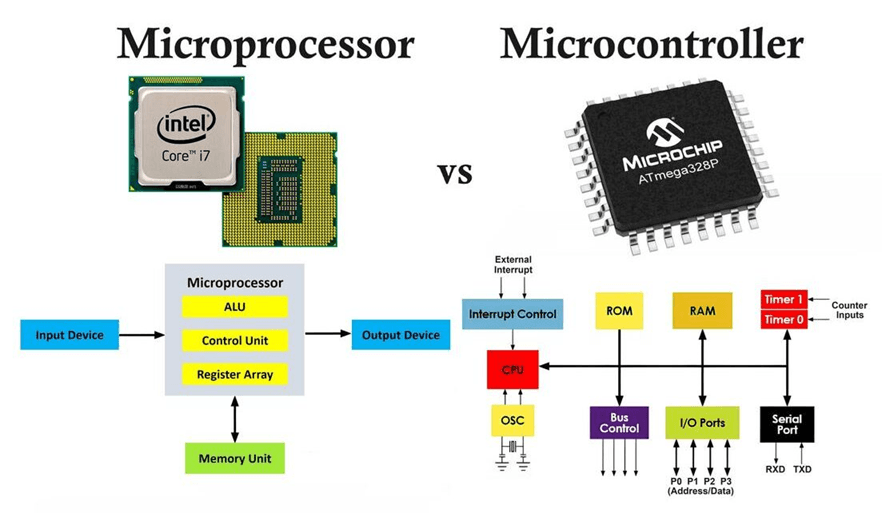

Mikrocontrollere vs mikroprocessorer

Parameter	Mikrocontrollere (MCU'er)	Mikroprocessorer (MPU'er)
Hovedformål	Dedikeret kontrolopgaver	Generelle formål edb
Integration	CPU, hukommelse, I/O, timere, ADC, PWM og periferiudstyr i én chip	Normalt behov ekstern RAM, lager, I/O og supportchips
Bearbejdningskraft	Lav til moderat	Høj
Strøm forbrug	Normalt lav	Normalt højere
Omkostninger	Sænke for indlejret kontrol	Højere system omkostninger
Operativsystem	Bar-metal firmware eller RTOS	Kører normalt fuld OS som Linux, Android eller Windows
Opstartstid	Hurtigt, ofte millisekunder	Langsommere på grund af OS indlæsning
Bedst til	Sensorer, motorer, apparater, IoT-noder, kontrolsystemer	computere, smartphones, tablets, avancerede HMI-systemer
Realtid kontrol	Meget god til deterministisk kontrol	Mindre forudsigelig medmindre du bruger real-time OS
Eksempel	STM32, PIC, AVR, ESP32	ARM Cortex-A, Intel, AMD, NXP i.MX

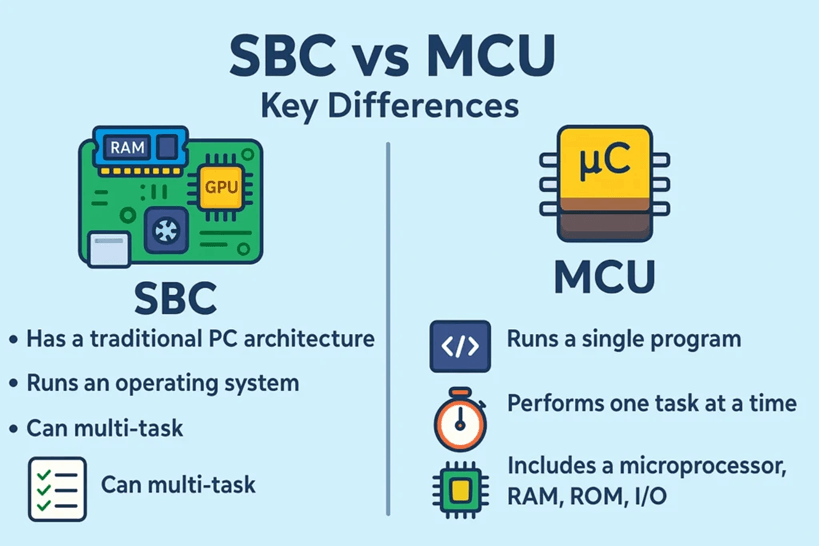

Mikrocontrollere vs Single Board Computere (SBC'er)

Parameter	Mikrocontrollere (MCU'er)	Single Bordcomputere (SBC'er)
Hovedformål	Direkte hardware kontrol	Fuld computing på et lille bræt
Hardware design	Enkelt chip brugt på et brugerdefineret printkort	Komplet bord med CPU, RAM, lager, porte og strømkredsløb
Operativsystem	Bar-metal firmware eller RTOS	Normalt Linux-baseret OS
Strøm forbrug	Meget lav, god til batterienheder	Højere, normalt har brug for stabil strømforsyning
GPIO kontrol	Hurtigt og realtid	Tilgængelig, men mindre realtid på grund af OS forsinkelser
Bearbejdningskraft	Lavere	Meget højere
Forbindelse	Afhænger af MCU funktioner	Indeholder ofte USB, HDMI, Ethernet, Wi-Fi, Bluetooth
Opstartstid	Meget hurtigt	Langsommere pga OS skal indlæses
Omkostninger	Lavere for masse produktion	Højere pr bræt
Bedst til	Indlejret kontrol, sensorer, motorstyring, laveffekt IoT	Synssystemer, webservere, AI-projekter, medier, avancerede grænseflader
Eksempel	Arduino, STM32, ESP32, PIC	Raspberry Pi, BeagleBone, Orange Pi, NVIDIA Jetson

Konklusion

Når du vælger en MCU, afhænger den bedste mulighed af projektets reelle behov.En simpel enhed behøver muligvis kun en billig 8-bit MCU, mens et IoT-, robot-, industri- eller bilsystem kan kræve en hurtigere 32-bit MCU med mere hukommelse og avanceret periferiudstyr.Ved at kontrollere ydeevne, strømforbrug, grænseflader, softwaresupport, pakketype, tilgængelighed og testresultater kan du vælge en mikrocontroller, der er pålidelig, skalerbar og egnet til langtidsbrug.

Ofte stillede spørgsmål [FAQ]

1. Hvorfor bruges mikrocontrollere i stedet for komplette computere?

Mikrocontrollere er mindre, billigere og bruger mindre strøm.De er bedre til dedikerede kontrolopgaver som at læse sensorer, køre motorer og styre simple elektroniske systemer.

2. Hvordan styrer en mikrocontroller ekstern hardware?

Den læser inputsignaler, behandler dem gennem CPU'en og sender outputkommandoer gennem GPIO, PWM, ADC, UART, SPI eller I2C-grænseflader.

3. Hvorfor er hukommelsesstørrelse vigtig i en MCU?

Flash gemmer programmet, mens RAM håndterer midlertidige data.Hvis hukommelsen er for lille, kan systemet blive ustabilt eller begrænse fremtidige opdateringer.

4. Hvad er fordelen ved en 32-bit MCU frem for en 8-bit MCU?

En 32-bit MCU er hurtigere, understøtter mere hukommelse og håndterer komplekse opgaver bedre.En 8-bit MCU er billigere og nok til simple kontrolapplikationer.

5. Hvorfor er timere og PWM vigtige i mikrocontrollere?

Timere styrer forsinkelser og optælling, mens PWM styrer motorhastighed, LED-lysstyrke og udgangseffekt.De er vigtige for nøjagtig kontrol.

6. Hvordan hjælper MCU'er med at spare batteristrøm?

Mange MCU'er har dvale- og dyb-dvaletilstande, der reducerer den aktuelle brug, når enheden er inaktiv.Dette hjælper med at forlænge batteriets levetid.

7. Hvorfor er UART, SPI og I2C vigtige?

Disse grænseflader gør det muligt for MCU'en at kommunikere med sensorer, skærme, hukommelseschips, trådløse moduler og andre enheder.

8. Hvornår skal du vælge en MCU i stedet for en SBC?

Vælg en MCU til styringsopgaver med lav effekt i realtid.Vælg en SBC til avanceret databehandling, grafik, AI, webservere eller Linux-baserede applikationer.

9. Hvorfor betyder MCU-softwareøkosystemet noget?

Gode ​​værktøjer, biblioteker, SDK'er og community-support gør udvikling hurtigere og nemmere.De hjælper også med at reducere fejlfindingsproblemer og langsigtede vedligeholdelsesproblemer.
