ATtiny88 mikrocontrolleren er en 8-bit AVR-baseret løsning designet til at give pålidelig kontrol i indlejrede systemer.Den integrerer væsentlige komponenter såsom CPU, hukommelse og periferiudstyr i en enkelt chip, så du kan bygge funktionelle og pladsbesparende elektroniske kredsløb.Det er vigtigt at forstå dens pin-konfiguration, interne arkitektur, tekniske specifikationer og funktionelle blokke for effektiv implementering.

Katalog

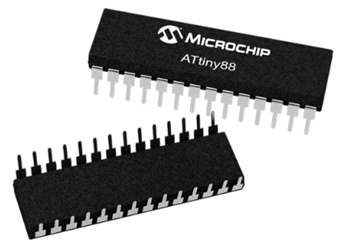

ATTINY88 Microcontroller Basic

Den ATtiny88 8-bit mikrocontroller fra Microchip Technology er en kompakt enhed med lavt strømforbrug bygget på AVR RISC-arkitekturen.Den integrerer en CPU, hukommelse og væsentlige perifere enheder i en enkelt chip, hvilket muliggør effektiv kontrol af elektroniske systemer, samtidig med at det bevarer et lille fodaftryk.Med de fleste instruktioner udført i en enkelt clock-cyklus, leverer den pålidelig ydeevne til indlejrede designs.

Denne mikrocontroller tilbyder 8KB Flash-hukommelse, 512 bytes SRAM og 64 bytes EEPROM, hvilket giver tilstrækkelig plads til programlagring og datahåndtering.Den fungerer ved op til 12 MHz og understøtter et bredt spændingsområde fra 1,8V til 5,5V.Indbyggede funktioner såsom en 10-bit ADC, timere, PWM-kapacitet og kommunikationsgrænseflader som SPI og I²C forbedrer dens funktionalitet.

Hvis du er interesseret i at købe ATtiny88, er du velkommen til at kontakte os for pris og tilgængelighed.

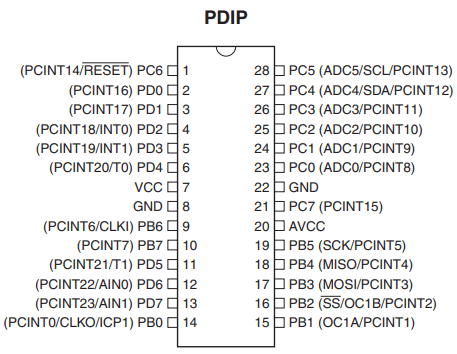

Pinout detaljer om ATTINY88

Pin Nej.	Pin Navn	Alternativ Funktioner
1	PC6	NULSTIL / PCINT14
2	PD0	PCINT16
3	PD1	PCINT17
4	PD2	INT0 / PCINT18
5	PD3	INT1 / PCINT19
6	PD4	T0 / PCINT20
7	VCC	Strømforsyning
8	GND	Jord
9	PB6	CLKI / PCINT6
10	PB7	PCINT7
11	PD5	T1 / PCINT21
12	PD6	AIN0 / PCINT22
13	PD7	AIN1 / PCINT23
14	PB0	CLKO / ICP1 / PCINT0
15	PB1	OC1A / PCINT1
16	PB2	SS / OC1B / PCINT2
17	PB3	MOSI / PCINT3
18	PB4	MISO / PCINT4
19	PB5	SCK / PCINT5
20	AVCC	Analog Power Forsyning
21	PC7	PCINT15
22	GND	Jord
23	PC0	ADC0 / PCINT8
24	PC1	ADC1 / PCINT9
25	PC2	ADC2 / PCINT10
26	PC3	ADC3 / PCINT11
27	PC4	ADC4 / SDA / PCINT12
28	PC5	ADC5 / SCL / PCINT13

Tekniske specifikationer for ATTINY88

Parameter	Specifikation
Kerne Arkitektur	AVR 8-bit RISC
Maksimalt ur Hastighed	Op til 12 MHz
Flash-hukommelse	8 KB
SRAM	512 bytes
EEPROM	64 bytes
Drift Spænding	1,8V til 5,5V
I/O-stifter	Op til 28 programmerbare stifter
ADC opløsning	10-bit
ADC kanaler	Op til 8 kanaler
Timere	2 × 8-bit, 1 × 16-bit
PWM kanaler	Flere PWM udgange
Kommunikation Grænseflader	SPI, I²C (TWI)
Afbryder	Ekstern + Pin Skift afbrydelser
Strøm Forbrug	Lavt strømforbrug tilgængelige driftstilstande
Drift Temperatur	-40°C til +85°C (typisk)
Pakketyper	PDIP, TQFP, QFN
Oscillator Valgmuligheder	Internt + Understøttelse af ekstern ur

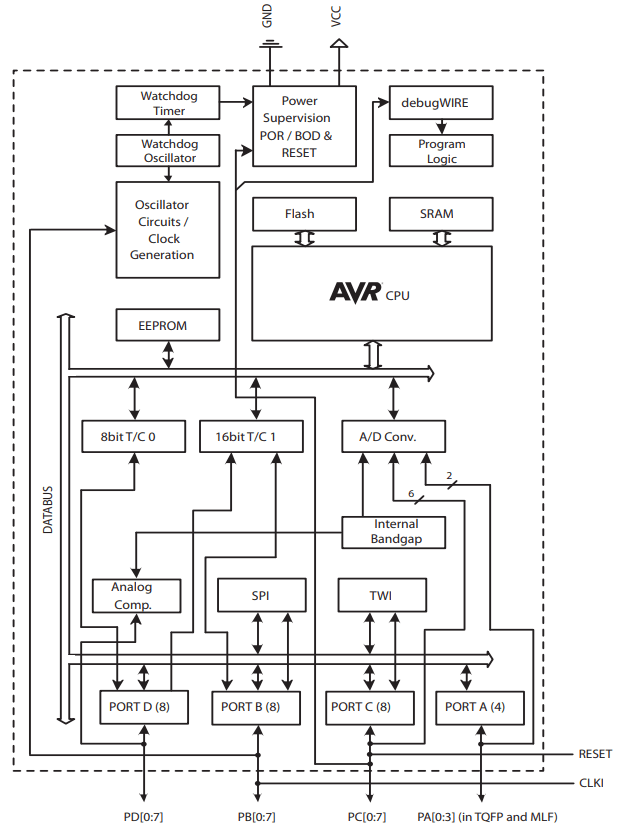

Funktionelt blokdiagram af ATTINY88

Det funktionelle blokdiagram af ATtiny88 viser, hvordan forskellige interne moduler er organiseret og forbundet for at udføre kontroloperationer.I midten er AVR CPU'en, der fungerer som den vigtigste behandlingsenhed.Den kommunikerer med hukommelsesblokke såsom Flash, SRAM og EEPROM gennem en intern databus.Flash-hukommelsen gemmer programkoden, SRAM bruges til midlertidige data under udførelse, og EEPROM gemmer ikke-flygtige data, som skal bevares, selv når strømmen er afbrudt.

Diagrammet fremhæver også clock-generering og oscillatorkredsløb, som giver timing-signaler, der er nødvendige for, at mikrocontrolleren kan fungere.Understøtter dette er strømovervågningsblokken, som inkluderer nulstillingskontrol, strøm-til-nulstilling (POR) og brun-out-detektion (BOD) for at sikre stabil drift.Watchdog-timeren er inkluderet for automatisk at nulstille systemet, hvis programmet ikke reagerer, hvilket forbedrer systemets pålidelighed.

Perifere moduler er forbundet rundt om CPU'en for at udvide funktionaliteten.Disse inkluderer timere (8-bit og 16-bit) til timing og PWM-generering, en analog-til-digital-konverter (ADC) til at læse analoge signaler og en analog komparator til signalsammenligning.Kommunikationsgrænseflader såsom SPI og TWI (I²C) gør det muligt for mikrocontrolleren at interagere med eksterne enheder.

I/O-portene (PORTB, PORTC, PORTD og PORTA i nogle pakker) tjener som grænsefladen mellem mikrocontrolleren og eksterne komponenter.Disse porte gør det muligt for ATtiny88 at modtage input og styre output, hvilket gør den i stand til at styre forskellige elektroniske systemer effektivt.

Brede funktioner i ATTINY88

• Højtydende AVR Core – 8-bit RISC-arkitektur med hurtig enkelt-cyklus instruktionsudførelse.

• Effektivt instruktionssæt – Understøtter 123 instruktioner med 32 generelle registre til jævn behandling.

• Ikke-flygtig hukommelse – Inkluderer Flash, EEPROM og SRAM til pålidelig program- og datalagring.

• Hukommelse med høj udholdenhed – Understøtter op til 10.000 Flash og 100.000 EEPROM skrive/slette cyklusser.

• Timere og tællere – Giver 8-bit og 16-bit timere til præcis timing og kontroloperationer.

• Analog-til-Digital konverter (ADC) – 10-bit opløsning for nøjagtig analog signalkonvertering.

• SPI kommunikationsgrænseflade – Muliggør hurtig seriel kommunikation med eksterne enheder.

• Understøttelse af I²C (TWI). – Giver nem forbindelse med sensorer og periferiudstyr.

• Watchdog timer – Hjælper med at nulstille systemet automatisk i tilfælde af softwarefejl.

• Analog komparator – Sammenligner analoge signaler til tærskeldetektion.

• Afbryd systemet - Understøtter eksterne afbrydelser og pin-change interrupts til realtidssvar.

• Laveffekttilstande – Inkluderer tomgangs-, sluk- og støjreduktionstilstande for energibesparelse.

• On-Chip debugging (debugWIRE) – Forenkler udvikling og fejlfinding.

• Fleksible urindstillinger – Understøtter både interne kalibrerede og eksterne oscillatorer.

• Brun-ud-detektion – Beskytter systemet mod ustabile spændingsforhold.

• Bred driftsspænding – Virker fra 1,8V til 5,5V for fleksibelt design.

• Kompakte emballagemuligheder – Tilgængelig i PDIP, QFN, TQFP og andre små formfaktorer.

• Lavt strømforbrug – Optimeret til batteridrevne og energieffektive systemer.

Hvordan bruges ATTINY88 mikrocontroller?

For at bruge ATtiny88-mikrocontrolleren skal du først programmere den med de ønskede instruktioner.Som andre AVR-baserede controllere fra Microchip Technology udfører ATtiny88 ikke nogen funktion, før et program er gemt i dens Flash-hukommelse.Når den er programmeret, kan den læse input, procesdata og styre output baseret på dine designkrav.

Processen starter med at definere den opgave, mikrocontrolleren skal udføre.Du skriver derefter programmet ved hjælp af et indlejret programmeringssprog såsom C i et integreret udviklingsmiljø som Microchip Studio.Efter at have skrevet koden, kompileres den til at generere en HEX-fil, som indeholder de maskinlæsbare instruktioner til mikrocontrolleren.

Tilslut derefter ATtiny88 til en programmør ved hjælp af SPI-grænsefladen.Brug programmeringssoftware til at uploade (flash) HEX-filen til controllerens Flash-hukommelse.Sørg for, at korrekte forbindelser såsom strømforsyning, jord og nulstillingsstift er korrekt konfigureret før programmering.

Når programmet er uploadet, skal du frakoble programmeringsenheden og tilslutte de nødvendige eksterne komponenter.Når strøm tilføres, udfører ATtiny88 automatisk det lagrede program og udfører den tilsigtede handling.

Anvendelser af ATTINY88 mikrocontroller

• Indlejrede kontrolsystemer – Anvendes som hovedcontroller til små elektroniske systemer.

• Sensorgrænseflademoduler – Læser og behandler data fra temperatur-, lys- eller bevægelsessensorer.

• Enheder til hjemmeautomatisering – Styrer belysning, kontakter og grundlæggende smarthome-funktioner.

• Motorstyringssystemer – Driver DC-motorer eller stepmotorer ved hjælp af PWM-signaler.

• Forbrugerelektronik – Findes i små gadgets, der kræver enkel kontrollogik.

• Industrielle kontrolenheder – Håndterer grundlæggende automatiserings- og overvågningsopgaver i industrielle opsætninger.

• Batteridrevne enheder – Ideel til applikationer med lav effekt på grund af energieffektive tilstande.

• Signalbehandlingskredsløb – Behandler analoge signaler ved hjælp af indbygget ADC og komparator.

• Kommunikationsgrænsefladeenheder – Fungerer som en bro ved hjælp af SPI- eller I²C-kommunikation.

• LED kontrolsystemer – Styrer LED-skærme, dæmpning og belysningsmønstre.

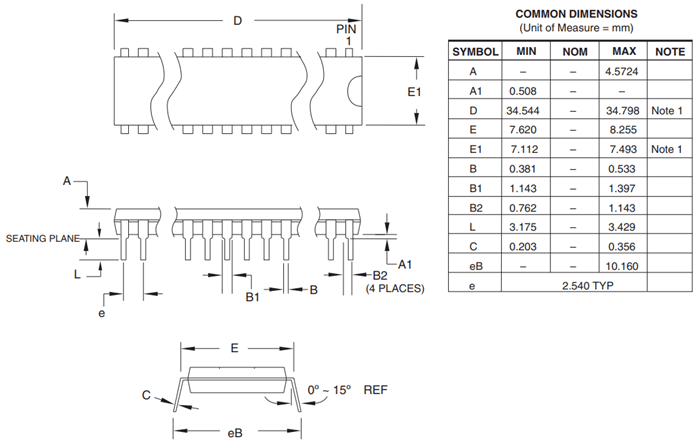

ATTINY88 Mekaniske dimensioner (PDIP)

Konklusion

ATtiny88-mikrocontrolleren til indlejret kontrol med kombineret behandlingskapacitet, hukommelsesressourcer og integreret periferiudstyr i et kompakt design.Dens strukturerede arkitektur, understøttet af moduler som timere, ADC, kommunikationsgrænseflader og strømstyringssystemer, muliggør stabil og pålidelig drift.

Ofte stillede spørgsmål [FAQ]

1. Hvad er forskellen mellem ATtiny88 og ATmega mikrocontrollere?

ATtiny88 er mindre, lavere effekt og har færre perifere enheder, mens ATmega tilbyder mere hukommelse, funktioner og højere ydeevne til komplekse systemer.

2. Kan ATtiny88 programmeres ved hjælp af Arduino IDE?

Ja, ATtiny88 kan programmeres ved hjælp af Arduino IDE med den korrekte kortkonfiguration og bootloader-understøttelse.

3. Hvilken programmør kræves til ATtiny88?

Du kan bruge en ISP-programmør såsom USBasp eller AVRISP til at programmere ATtiny88 via SPI-interface.

4. Understøtter ATtiny88 PWM-output?

Ja, den understøtter flere PWM-kanaler ved hjælp af dens indbyggede timere til signalstyring.

5. Hvor mange ADC-indgange har ATtiny88?

ATtiny88 giver op til 8 analoge inputkanaler med 10-bit opløsning.

6. Hvad er strømforbruget for ATtiny88?

Den bruger meget lav strøm, især i dvaletilstande, hvilket gør den velegnet til energieffektive designs.

7. Kan ATtiny88 køre uden en ekstern krystal?

Ja, den har en intern kalibreret oscillator, så en ekstern krystal er valgfri.
